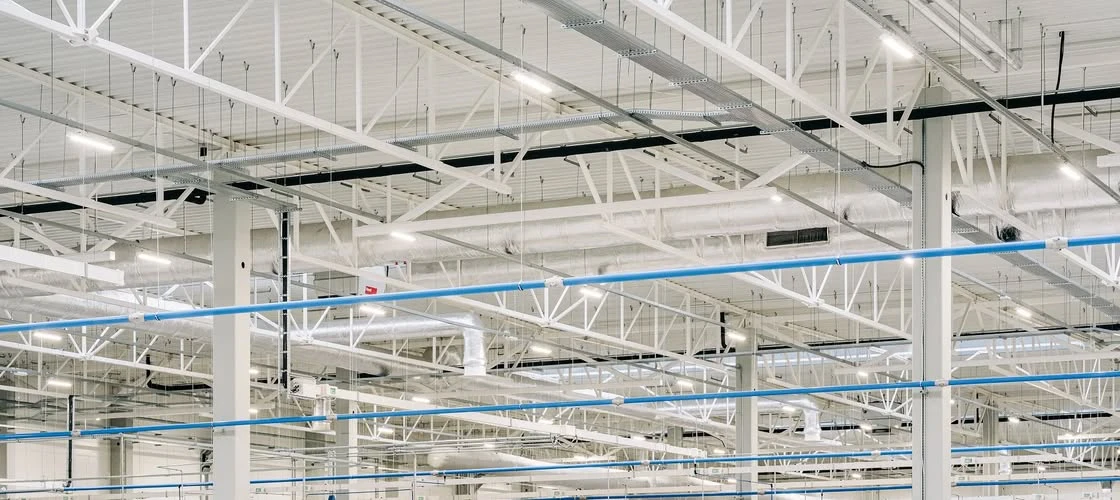

Oświetlenie przemysłowe

W przeciwieństwie do oświetlenia stosowanego w budynkach mieszkalnych czy biurowych, oświetlenie przemysłowe musi sprostać znacznie trudniejszym warunkom pracy. Oprawy często są narażone na kurz, wilgoć, drgania, wysokie lub niskie temperatury, działanie substancji chemicznych oraz intensywną eksploatację przez wiele godzin dziennie.

Specyfika oświetlenia wnętrz przemysłowych

Wnętrza przemysłowe charakteryzują się dużą różnorodnością pod względem przeznaczenia, konstrukcji oraz warunków środowiskowych. Mogą to być zarówno przestrzenie o bardzo dużej powierzchni i wysokości, jak i niewielkie pomieszczenia techniczne wymagające specjalistycznego oświetlenia.

Najważniejsze cechy typowych wnętrz przemysłowych:

• duża kubatura pomieszczeń – hale produkcyjne i magazyny często mają wysokość od kilku do kilkudziesięciu metrów,
• duże wymagania dotyczące natężenia światła – precyzyjne procesy technologiczne wymagają bardzo dobrego oświetlenia stanowisk pracy,
• praca ciągła lub zmianowa – oświetlenie musi być energooszczędne i trwałe,
• trudne warunki środowiskowe – pył, wilgoć, temperatura oraz drgania wymagają stosowania odpornych opraw,
• konieczność ograniczenia olśnienia – niewłaściwie dobrane światło może powodować zmęczenie wzroku i obniżać koncentrację.

Projektując oświetlenie przemysłowe należy uwzględnić nie tylko powierzchnię pomieszczenia, ale również rodzaj wykonywanych czynności, układ stanowisk pracy, kolorystykę wnętrza, wysokość montażu opraw oraz wymagania wynikające z norm oświetleniowych.

Rodzaje wnętrz przemysłowych i wymagania oświetleniowe

Hale produkcyjne

Hale produkcyjne należą do najbardziej wymagających przestrzeni przemysłowych. Rodzaj oświetlenia zależy od charakteru produkcji. Wśród tego typu obiektów znajdą się zakłady obróbki metalu, fabryki maszyn, linie montażowe, zakłady elektroniczne, przemysł spożywczy, produkcja farmaceutyczna.

W halach produkcyjnych oświetlenie powinno zapewniać równomierne rozprowadzenie światła, minimalizować powstawanie cieni oraz gwarantować wysoką jakość odwzorowania barw, szczególnie podczas kontroli jakości. Istotne jest również wyeliminowanie efektu migotania światła przy pracy maszyn oraz zastosowanie opraw odpornych na działanie pyłu i wilgoci, dostosowanych do trudnych warunków przemysłowych.

Najczęściej stosowane są:

• oprawy LED typu high bay do wysokich hal,
• oprawy low bay do pomieszczeń o mniejszej wysokości,
• liniowe systemy LED nad stanowiskami produkcyjnymi.

Magazyny i centra logistyczne

To obiekty takie jak magazyny wysokiego składowania, centra dystrybucyjne, chłodnie, magazyny części i materiałów.

Magazyny wymagają światła zapewniającego bezpieczeństwo poruszania się ludzi oraz sprawną obsługę towarów.

Oświetlenie magazynów powinno zapewniać bardzo dobrą widoczność ciągów komunikacyjnych, ograniczać zjawisko olśnienia u operatorów wózków widłowych oraz gwarantować równomierne oświetlenie całej przestrzeni. Dodatkowym atutem jest możliwość automatycznej regulacji natężenia światła, która zwiększa komfort pracy i pozwala ograniczyć zużycie energii.

Stosowane rozwiązania:

• wysokowydajne oprawy LED high bay,
• oprawy z wąskim kątem świecenia do wysokich regałów,
• systemy sterowania z czujnikami ruchu i obecności.

Warsztaty i pomieszczenia techniczne

Warsztaty samochodowe, serwisy maszyn oraz pomieszczenia utrzymania ruchu wymagają światła umożliwiającego wykonywanie dokładnych prac technicznych.

Oświetlenie warsztatów i pomieszczeń technicznych powinno zapewniać wysoką jakość światła, wierne odwzorowanie kolorów oraz minimalizować powstawanie cieni, co ułatwia wykonywanie precyzyjnych prac. Ważnym elementem jest także zastosowanie opraw o zwiększonej odporności mechanicznej, przystosowanych do wymagających warunków eksploatacji.

Najczęściej stosuje się:

• oprawy hermetyczne LED,
• oprawy liniowe,
• naświetlacze LED,
• dodatkowe oświetlenie miejscowe stanowisk.

Chłodnie i pomieszczenia o niskiej temperaturze

W chłodniach i mroźniach standardowe oprawy mogą tracić swoje właściwości. Konieczne jest stosowanie urządzeń odpornych na niskie temperatury.

Oświetlenie stosowane w chłodniach i pomieszczeniach o niskiej temperaturze powinno charakteryzować się odpornością na działanie mrozu, szybkim uruchamianiem źródła światła oraz wysoką szczelnością. Istotna jest również ochrona przed skraplaniem wilgoci, która mogłaby negatywnie wpływać na trwałość i bezpieczeństwo pracy opraw.

Stosowane oprawy:

• specjalistyczne hermetyczne oprawy LED,
• oprawy przemysłowe przystosowane do pracy w temperaturach np. -30°C i niższych.

Obiekty specjalistyczne

Niektóre zakłady wymagają szczególnych rozwiązań:

Przemysł chemiczny i petrochemiczny

Wymagane są oprawy:

• przeciwwybuchowe (Ex),
• odporne na działanie substancji chemicznych,
• o wysokiej szczelności.

Przemysł spożywczy

Oświetlenie w zakładach przemysłu spożywczego powinno być łatwe w utrzymaniu czystości, odporne na działanie wilgoci oraz zaprojektowane w sposób ograniczający gromadzenie się zabrudzeń. Oprawy muszą również spełniać rygorystyczne wymagania higieniczne obowiązujące w tego typu obiektach.

Hale sportowe i obiekty wielofunkcyjne

Stosuje się:

• mocne oprawy high bay,
• systemy ograniczające olśnienie,
• rozwiązania dostosowane do transmisji obrazu.

Rodzaje opraw przemysłowych

Oprawy przemysłowe stanowią kluczowy element systemów oświetleniowych stosowanych w obiektach produkcyjnych, magazynowych i technicznych. Ich konstrukcja oraz parametry techniczne są dobierane w zależności od specyfiki danego środowiska pracy, warunków eksploatacji oraz wymagań dotyczących jakości i bezpieczeństwa oświetlenia.

Oprawy LED High Bay

Są przeznaczone do wysokich pomieszczeń, zazwyczaj powyżej około 6 metrów.

Zastosowanie:

• hale produkcyjne,
• magazyny wysokiego składowania,
• centra logistyczne.

Oprawy tego typu wyróżniają się wysoką skutecznością świetlną, dużą wydajnością oraz możliwością dostosowania rozsyłu światła do specyfiki oświetlanej przestrzeni. Mogą być montowane zarówno w sposób zwieszany, jak i bezpośrednio do konstrukcji obiektu, co zapewnia elastyczność zastosowania.

Oprawy LED Low Bay

Przeznaczone do niższych hal i pomieszczeń.

Zastosowanie:

• warsztaty,
• magazyny niskiego składowania,
• pomieszczenia techniczne.

Oprawy te charakteryzują się szerokim rozsyłem światła, niższą mocą w porównaniu do opraw typu high bay oraz zdolnością do zapewnienia równomiernego oświetlenia powierzchni roboczych. Dzięki temu sprawdzają się szczególnie w pomieszczeniach o mniejszej wysokości.

Oprawy hermetyczne LED

Popularne w miejscach narażonych na wilgoć i kurz.

Zastosowanie:

• garaże,
• myjnie,
• zakłady spożywcze,
• magazyny.

Oprawy te wyróżniają się wysokim stopniem ochrony IP, odpornością na działanie zabrudzeń oraz długą żywotnością. Dzięki solidnej konstrukcji mogą być stosowane w wymagających warunkach przemysłowych, gdzie istotna jest niezawodność i trwałość oświetlenia.

Oprawy liniowe LED

Stosowane tam, gdzie ważna jest równomierność światła.

Zastosowanie:

• linie produkcyjne,
• stanowiska montażowe,
• magazyny.

Oprawy liniowe LED umożliwiają tworzenie spójnych, ciągłych systemów oświetleniowych, zapewniając efektywne wykorzystanie energii oraz estetyczny wygląd całej instalacji. Rozwiązanie to pozwala na równomierne oświetlenie przestrzeni i łatwe dopasowanie układu światła do potrzeb obiektu.

Naświetlacze przemysłowe LED

Wykorzystywane do dużych powierzchni.

Zastosowanie:

• hale,
• rampy załadunkowe,
• place przemysłowe,
• elewacje.

Naświetlacze przemysłowe LED charakteryzują się wysokim strumieniem świetlnym, odpornością na niekorzystne warunki atmosferyczne oraz szerokimi możliwościami zastosowania. Dzięki temu sprawdzają się zarówno w oświetleniu dużych przestrzeni wewnętrznych, jak i terenów zewnętrznych obiektów przemysłowych.

Oprawy przeciwwybuchowe Ex

Przeznaczone do stref zagrożonych wybuchem.

Stosowane w:

• zakładach chemicznych,
• magazynach gazów,
• lakierniach,
• przemyśle paliwowym.

Zapewniają bezpieczeństwo użytkowania oraz ochronę przed zapłonem mieszanin wybuchowych.

Najważniejsze właściwości opraw przemysłowych

Właściwości opraw przemysłowych decydują o ich trwałości, bezpieczeństwie użytkowania oraz skuteczności działania w wymagających warunkach pracy. Odpowiednio dobrane parametry techniczne pozwalają zapewnić niezawodne oświetlenie dostosowane do specyfiki danego obiektu i procesu technologicznego.

• odporność mechaniczna

Określana parametrem IK. Informuje o odporności obudowy na uderzenia.

W środowisku przemysłowym często stosuje się oprawy o podwyższonej odporności mechanicznej.

• szczelność obudowy – stopień IP

Parametr IP określa ochronę przed pyłem, wodą, wilgocią.

Przykłady:

IP20 – zastosowania w suchych pomieszczeniach,
IP44/IP54 – podstawowa ochrona przemysłowa,
IP65/IP66 – hale, magazyny, trudniejsze warunki pracy.

• wysoka skuteczność świetlna

Nowoczesne oprawy LED zapewniają wysoką ilość światła przy niskim zużyciu energii.

Parametr ten wyrażany jest w lm/W (lumen na wat).

Im wyższa wartość, tym bardziej energooszczędna jest oprawa.

• długa żywotność

Dobre oprawy przemysłowe LED mogą pracować nawet kilkadziesiąt tysięcy godzin.

Na trwałość wpływają: jakość diod LED, system chłodzenia, warunki pracy, jakość zasilacza.

• odporność temperaturowa

Jest istotna szczególnie w chłodniach, hutach, odlewniach, pomieszczeniach z wysoką temperaturą.

Parametry, na które należy zwrócić uwagę przy wyborze opraw przemysłowych

• strumień świetlny (lm)

Określa ilość emitowanego światła. Dobór wartości zależy od wielkości pomieszczenia i wymaganej ilości światła.

• moc oprawy (W)

Informuje o zużyciu energii. Sama moc nie określa jednak jakości światła – ważniejsza jest skuteczność świetlna.

• skuteczność świetlna (lm/W)

Jeden z najważniejszych parametrów ekonomicznych. Wyższa wartość oznacza niższe koszty energii.

• temperatura barwowa (K)

Najczęściej w obiektach przemysłowych stosuje się:

4000 K (kelwinów) – światło neutralne,

5000–6500 K (kelwinów) – światło chłodne stosowane przy wymagających zadaniach.

• współczynnik oddawania barw CRI

CRI określa, jak naturalnie odwzorowywane są kolory.

CRI > 80 – standardowe zastosowania,
CRI > 90 – kontrola jakości, precyzyjne prace.

• rozsył światła

Dobór optyki zależy od zastosowania:

szeroki kąt – niskie hale i duże powierzchnie,
wąski kąt – wysokie magazyny i alejki między regałami.

• współczynnik olśnienia UGR

Ważny dla komfortu pracowników. Niski poziom UGR oznacza mniejsze zmęczenie wzroku.

• możliwość sterowania

Nowoczesne instalacje mogą wykorzystywać:

• czujniki ruchu,
• czujniki światła dziennego,
• systemy automatyki budynkowej.

Pozwala to znacząco ograniczyć zużycie energii.

Oświetlenie przemysłowe w świetle prawa

Systemy oświetlenia stosowane w obiektach przemysłowych muszą spełniać wymagania określone w polskich przepisach oraz normach dotyczących bezpieczeństwa i warunków pracy. Podstawę stanowią m.in. przepisy BHP oraz normy:

• PN-EN 12464-1:2012 dotycząca oświetlenia miejsc pracy we wnętrzach
• PN-EN 12665:2008 określająca podstawowe pojęcia i kryteria związane z wymaganiami oświetleniowymi.

Zgodnie z tymi wytycznymi w strefach komunikacyjnych stosuje się zazwyczaj natężenie oświetlenia na poziomie około 100–200 lx, natomiast na stanowiskach pracy wymagających stałej obecności ludzi zalecane są wyższe wartości, najczęściej powyżej 200 lx, a przy wykonywaniu precyzyjnych czynności nawet ponad 500 lx.

Fot. fachowyelektryk.pl
