Zastosowanie BLUEBEAM w prefabrykacji

W prefabrykacji kluczowe jest ścisłe współdziałanie między architektami, projektantami konstrukcji, producentami elementów prefabrykowanych, wykonawcami oraz innymi partnerami procesu inwestycyjnego, gdzie brak synchronizacji może skutkować kosztownymi opóźnieniami, kolizjami projektowymi czy poważnymi błędami produkcyjnymi.

BLUEBEAM W PREFABRYKACJI

Bluebeam, jako wiodące rozwiązanie dla specjalistów AEC/O (Architecture, Engineering, Construction/Operations), oferuje funkcje takie jak edycja PDF, współpraca w czasie rzeczywistym, wyszukiwanie wizualne czy porównywanie dokumentów, które mogą znacząco usprawnić procesy w prefabrykacji. Te innowacyjne możliwości wspierają koordynację zespołów, optymalizację ofertowania i projektowania, czyniąc Bluebeam niezastąpionym narzędziem dla zakładów prefabrykacyjnych i firm współpracujących.

Prefabrykacja w budownictwie to niezwykle złożony proces, wymagający najwyższej precyzji na każdym etapie - od projektowania po montaż elementów na placu budowy. Jednak ten zaawansowany sposób realizacji stawia przed zespołami liczne wyzwania, w tym konieczność ścisłej koordynacji między architektami, projektantami konstrukcji, producentami elementów prefabrykowanych i wykonawcami. Każdy błąd w komunikacji lub dokumentacji - na przykład wynikający z nieprecyzyjnych rysunków technicznych czy błędnie zdefiniowanych akcesoriów - może prowadzić do kosztownych opóźnień, konieczności przeróbek, a nawet produkcji niewłaściwych komponentów, za które ktoś musi ponieść odpowiedzialność finansową. Ponadto, zdarzały się sytuacje, gdy niedopatrzenia skutkowały uszkodzeniem linii produkcyjnych podczas wytwarzania elementów, co dodatkowo generuje znaczące dodatkowe koszty.

Kluczowym elementem prefabrykacji jest ścisła współpraca wielu stron, często działających w rozproszonych lokalizacjach - biuro architektoniczne i projektowe to zazwyczaj odrębne podmioty, zakład produkcyjny posiada własny zespół projektowy, produkcja znajduje się w innej hali, a montaż odbywa się na placu budowy, w zupełnie innym miejscu, czasem w innym państwie. Proces ten obejmuje nie tylko wytwarzanie elementów, ale także ich transport, logistykę i instalację, co wymaga ciągłej wymiany informacji, aktualizacji rzutów oraz synchronizacji rysunków warsztatowych, dokumentacji technicznej, specyfikacji i harmonogramów. Brak spójności między tymi elementami może prowadzić do kolizji projektowych, niezgodności między komponentami czy opóźnień w harmonogramie. W takich okolicznościach narzędzia wspierające współpracę w czasie rzeczywistym oraz zaawansowane zarządzanie dokumentacją okazują się niezbędne, umożliwiając zespołom zachowanie płynności i zgodności na wszystkich etapach, niezależnie od odległości czy stopnia skomplikowania projektu.

Ta wieloaspektowa współpraca wymaga niezawodnych rozwiązań, które umożliwiają śledzenie zmian, zarządzanie wersjami dokumentów i szybkie reagowanie na nowe modyfikacje. Współczesna prefabrykacja wyróżnia się wysokim poziomem automatyzacji i cyfryzacji procesów – narzędzia takie jak Allplan Precast umożliwiają szybkie projektowanie konstrukcji prefabrykowanych, przygotowania zautomatyzowanych zestawień, list produkcyjnych, rysunków warsztatowych oraz generowanie plików produkcyjnych, kompatybilnych z liniami produkcyjnymi. Niemniej jednak finalna dokumentacja najczęściej przyjmuje postać plików PDF, stanowiąc uniwersalny i standardowy sposób przekazywania informacji między wszystkimi zaangażowanymi stronami.

BLUEBEAM

Bluebeam to niezastąpione narzędzie dla każdego, kto w swojej pracy korzysta z plików PDF, szczególnie w kontekście branży budowlanej, w tym prefabrykacji. Oprogramowanie to zostało zaprojektowane z myślą o potrzebach profesjonalistów AEC/O (ang. Architecture, Engineering, Construction / Operations), oferując funkcje, które usprawniają procesy projektowe, koordynacyjne, idealnie wpisując się w wymagania złożonych projektów wykonanych w technologii prefabrykowanej.

Dlaczego warto wybrać Bluebeam?

Edycja PDF: Bluebeam stanowi doskonałą alternatywę dla popularnych programów, takich jak Adobe Acrobat Pro, oferując intuicyjne i wydajne narzędzia do edycji, adnotacji oraz zarządzania dokumentami PDF bardziej dostosowane do branży AEC/O.
Narzędzia CAD: Bluebeam integruje kluczowe funkcje znane z AutoCAD, takie jak precyzyjne pomiary, nakładanie warstw czy praca z rysunkami technicznymi, co czyni go idealnym wyborem dla specjalistów z sektora budowlanego.
Współpraca w czasie rzeczywistym: Umożliwia pracę na jednym pliku PDF przez wiele osób jednocześnie, z możliwością śledzenia zmian wprowadzanych na bieżąco, co znacząco przyspiesza koordynację między zespołami.

BLUEBEAM a współpraca

Bluebeam dostarcza zaawansowane narzędzia do współpracy online dzięki środowisku Bluebeam Studio, które dzieli się na dwa tryby: Projects i Sessions. Tryb Projects umożliwia przechowywanie do 5000 dokumentów w chmurze w różnych formatach, natomiast Sessions pozwala zespołom na jednoczesną pracę nad plikami PDF. Platforma rejestruje pełną historię wszystkich zmian w plikach PDF, w tym dodawanie legend i oznaczeń, co znacząco usprawnia współpracę. Dzięki temu użytkownicy zyskują dostęp do wspólnej, aktualnej bazy dokumentów w chmurze, umożliwiając im wspólne komentowanie i edytowanie plików PDF w czasie rzeczywistym.

BLUEBEAM a ofertowanie

W procesie ofertowania Bluebeam dostarcza zaawansowane narzędzia, które znacząco usprawniają pracę działu sprzedaży i wspierają precyzyjne przygotowanie ofert. Program umożliwia dodanie formularzy i hiperłączy, które natychmiast przekierowują do powiązanych dokumentów lub specyfikacji konkretnych komponentów, upraszczając dostęp do ważnych informacji. W przypadku integracji ze stronami internetowymi, te otwierają się bezpośrednio w Bluebeam dzięki wbudowanej przeglądarce, eliminując potrzebę przełączania się między aplikacjami.

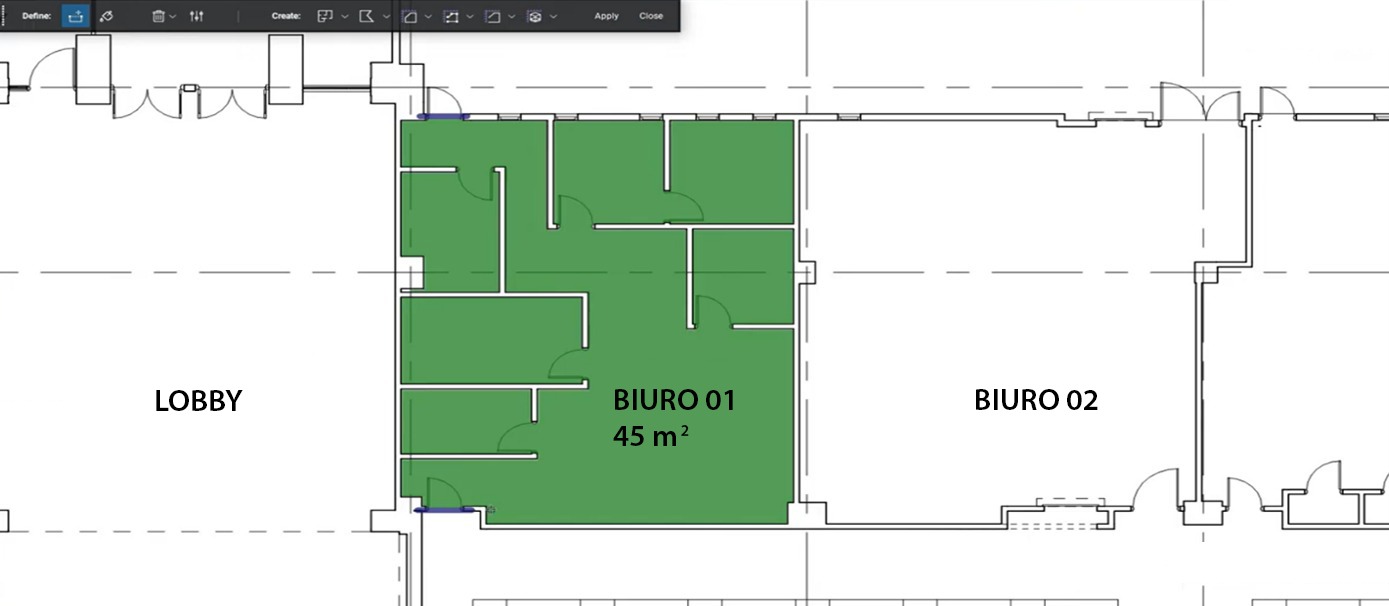

Podczas analizy projektu architektonicznego Bluebeam oferuje dużo funkcji, które umożliwiają dokładne zweryfikowanie jego zawartości - wymiary elementów, liczbę komponentów. Program pozwala na tworzenie szczegółowych zestawień i raportów na podstawie zebranych danych oraz uwag klienta. Funkcja mierzenia jest bardzo precyzyjna, istnieje możliwość skalibrowania wymiarów (nawet w przypadku rzutów wykonanych nie w skali) oraz obliczanie objętości elementów poprzez podanie wysokości. Ta dokładność jest bardzo istotna przy wycenie materiałów i kosztów transportu. Warto szczególnie zwrócić uwagę na funkcję „Dynamiczne wypełnienie”, która w kilka kliknięć pozwala zidentyfikować i zmierzyć powierzchnię – przykład jej zastosowania został przedstawiony na rysunku.

Dodawanie adnotacji i oznaczeń w Bluebeam jest intuicyjne i proste - użytkownicy mogą tworzyć własne symbole, łącząc kilka elementów w jedną całość, a także przypisywać im skróty dla szybszego dostępu. Podczas definiowania oznaczeń można dodawać dodatkowe informacje, takie jak ceny materiałów czy szczegółowe nazwy, które następnie pojawiają się w zestawieniach i raportach wyceny. Te funkcje pozwalają na generowanie profesjonalnych dokumentów ofertowych, ułatwiając szybkie nawigowanie między sekcjami i dynamiczne wypełnianie danych – szczególnie przydatne w przypadku częstych aktualizacji specyfikacji czy negocjacji z klientami.

BLUEBEAM a projektowanie

Wykraczając poza standardowe możliwości oferowane przez środowiska CAD - takie jak dodawanie i edycja linii, symboli, adnotacji oraz kształtów - czy edytory PDF - modyfikację tekstu, wycinanie zawartości i inne typowe funkcje - Bluebeam wyróżnia się zestawem możliwości, niedostępnych w innych programach. Jedną z takich innowacyjnych funkcji jest wyszukiwanie wizualne (ang. Visual Search), które wykorzystuje zaawansowane algorytmy sztucznej inteligencji oraz regulowany poziom czułości. Dzięki temu użytkownicy mogą zaznaczyć konkretny element lub obszar w dokumencie lub rysunku, a program przeszuka wszystkie strony, identyfikując podobne elementy, nawet jeśli są one obrócone lub inaczej zorientowane. Po zlokalizowaniu, elementy te można automatycznie zliczyć, wyróżnić, uzupełnić o atrybuty i ująć w szczegółowe zestawienia.

Zakład produkcyjny lub firma projektowa może zaprojektować własne znaczniki i wzbogacić je o szczegółowe informacje dodatkowe. Następnie możliwe jest automatyczne generowanie zestawień, które można bezpośrednio umieścić na rysunku. Podczas weryfikacji i porównywania komponentów elementów, istnieje możliwość porównania ich z automatycznie generowanymi legendami, co usprawnia proces kontroli.

Jednym z kluczowych etapów projektowania jest możliwość porównywania dokumentów, synchronizowania różnych wersji oraz uwzględniania uwag pochodzących od klientów, architektów, instalatorów - a czasem nawet wewnątrz jednego zespołu mogą występować rozbieżności. W tym kontekście Bluebeam oferuje szereg funkcji, które znacząco ułatwiają pracę przy analizie i porównywaniu różnych rewizji projektu. Jedną z takich innowacyjnych możliwości jest nałożenie dokumentów na siebie (ang. Overlay Documents), umożliwiające precyzyjne zestawienie i ocenę zmian.

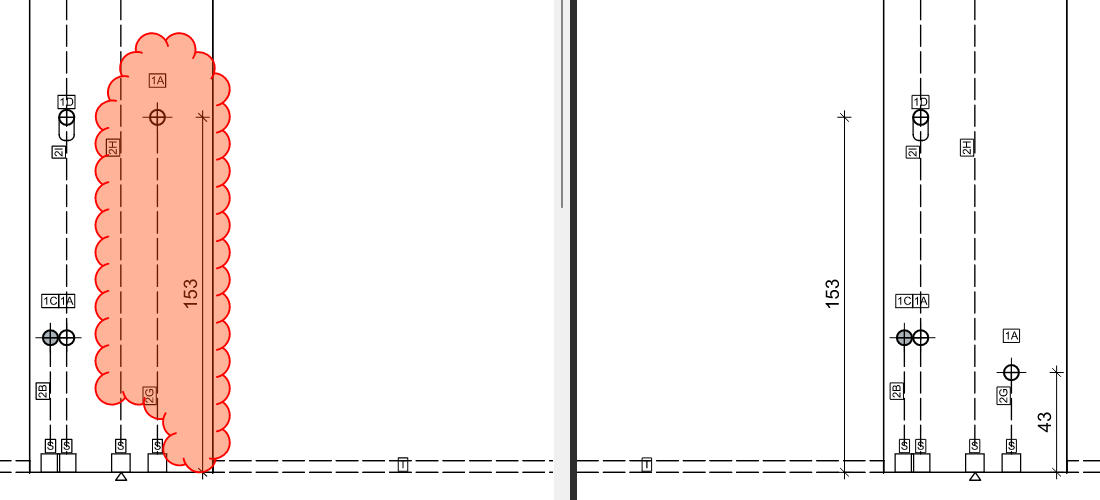

Kolejną zaawansowaną funkcją o podobnym zastosowaniu jest porównanie dokumentów (ang. Compare Documents), która umożliwia precyzyjne zaznaczanie różnic między kolejnymi wersjami (rewizjami) dokumentacji. Ta funkcja nie tylko identyfikuje zmiany, ale także generuje szczegółową listę modyfikacji, wyświetlaną w dolnej części ekranu, którą można wyeksportować w formie raportu wraz z graficzną prezentacją w dowolnym z obsługiwanych formatów, takich jak Word, Excel czy PDF. Tego rodzaju narzędzia znacząco podnoszą efektywność pracy projektanta, umożliwiając szybkie śledzenie zmian w projekcie i podejmowanie właściwych decyzji na podstawie aktualnych danych.

Opisane funkcje stanowią jedynie ułamek szerokiego spektrum możliwości oferowanych przez Bluebeam, które wykraczają poza standardowe oczekiwania w branży. Przykładem są takie innowacje, jak jednoczesne opisywanie wielu dokumentów – użytkownicy mogą zdefiniować wzór nazewnictwa, a program automatycznie przypisze nazwy lub numery arkuszom zgodnie z ustalonym algorytmem. Kolejną wartościową funkcją jest automatyczne tłumaczenie dokumentów: w przypadku dokumentów stworzonych w Bluebeam lub zawierających adnotacje dodane w tym środowisku, treści te mogą zostać przetłumaczone na dowolny język za pomocą jednego kliknięcia, wykorzystując zaawansowane algorytmy sztucznej inteligencji. Takie możliwości, wraz z wieloma innymi funkcjami, oferują znaczne korzyści dla zakładów prefabrykacji oraz firm z nimi współpracujących, wspierając ich w optymalizacji procesów projektowych, koordynacyjnych i produkcyjnych.

W przypadku zainteresowania programem Bluebeam serdecznie zapraszamy do kontaktu z firmą BIM Platform. Zespół BIM Platform przeprowadzi prezentację oraz pomoże profesjonalnie zaimplementować oprogramowanie Bluebeam w Państwa firmie, niezależnie od branży. Członek naszego zespołu, Łukasz Nowak, który jako pierwszy w Europie, ukończył wszystkie certyfikowane szkolenia w ramach Bluebeam Academy, pomoże skutecznie zaimplementować oprogramowanie zgodnie z indywidualnymi potrzebami klienta.

Po więcej informacji zapraszamy na stronę, gdzie znajdą Państwo wszystkie niezbędne materiały.

Zachęcamy również do odwiedzenia kanału YouTube BIM Platform poświęconego Bluebeam, na którym można zobaczyć prezentacje funkcji programu w praktyce.
