ALLPLAN PRECAST – innowacyjne narzędzie do projektowania prefabrykatów

Oprogramowanie firmy ALLPLAN GmbH, należącej do grupy Nemetschek, Allplan Precast oraz TIM (Technical Information/Integration Manager) kompleksowo wspiera użytkowników na każdym etapie procesu projektowego: od koncepcji, ofertowania i projektowania, aż po dostawę prefabrykatów na plac budowy.

Allplan Precast to zaawansowane, kompleksowe oprogramowanie zgodne z technologią BIM (Building Information Modeling), stworzone z myślą o automatyzacji i optymalizacji produkcji elementów prefabrykowanych. Wykorzystywane przez wiodące zakłady prefabrykacji w Polsce oraz współpracujących z nimi projektantów, umożliwia precyzyjne modelowanie trójwymiarowe, automatyzację rysunków warsztatowych oraz generowanie dokładnych danych produkcyjnych dla różnych rodzajów prefabrykatów.

To flagowy produkt w ofercie firmy BIM Platform, który wspiera nowoczesne procesy prefabrykacji.

Najważniejsze funkcje Allplan Precast:

Automatyczne generowanie rysunków warsztatowych i innej dokumentacji bazując na modelu.
Przekazywanie szczegółowych danych do linii produkcyjnych, takich jak maszyny zbrojące, roboty formujące, maszyny do zgrzewania siatek zbrojeniowych, plotery i inne urządzenia.
Parametryczne i graficzne środowisko pozwalające na zamodelowanie i wprowadzenie zbrojenia do dowolnej geometrii elementów prefabrykowanych.

Allplan Precast wspomaga proces projektowania różnych elementów prefabrykowanych w wielu aspektach. Konkretne moduły tego programu są dedykowane różnym typom elementów prefabrykowanych:

systemy stropowe (płyty filigran, kanałowe (sprężone i niesprężone), masywne (pełne), typu TT, z warstwą ceramiczną, Cobiax® i inne),
systemy ścienne (ściany pełne, podwójne (zespolone), zespolone z warstwą izolacji (typu thermo), sandwich),
inne prefabrykaty: schody, balkony, słupy, belki, dźwigary, podwaliny oraz elementy nietypowe.

TECHNOLOGIA BIM W PREFABRYKACJI

Oprogramowanie firmy ALLPLAN GmbH, należącej do grupy Nemetschek, Allplan Precast oraz TIM (Technical Information/Integration Manager) - kompleksowo wspiera użytkowników na każdym etapie procesu projektowego: od koncepcji, ofertowania i projektowania, aż po dostawę prefabrykatów na plac budowy.

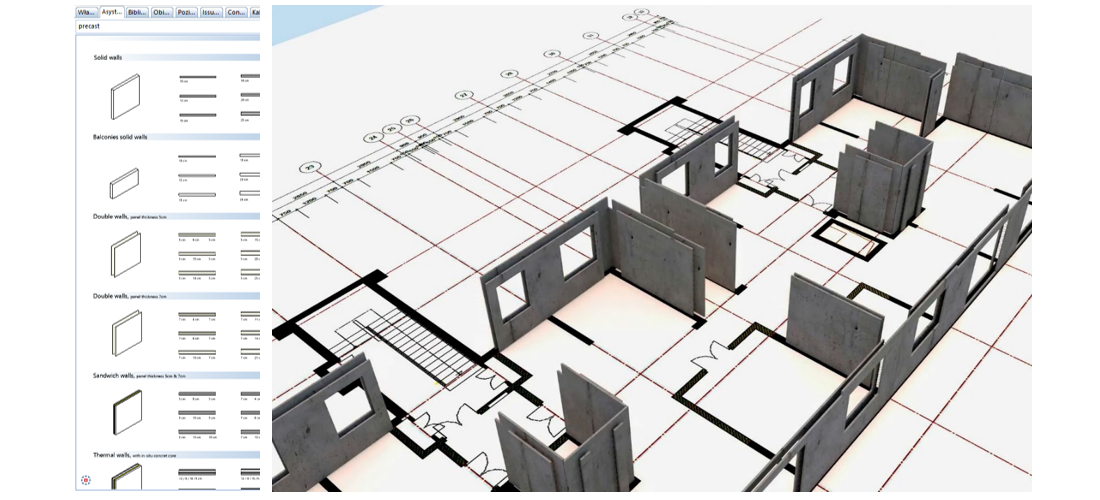

Allplan Precast umożliwia tworzenie szczegółowych modeli konstrukcji złożonych z elementów prefabrykowanych. Dzięki integracji z programem TIM cały model można wczytać za pomocą pojedynczego pliku, a następnie automatycznie wygenerować szczegółowe zestawienia, etykiety, pliki produkcyjne, przypisać statusy elementom oraz zarządzać całym procesem produkcyjnym. Pliki przygotowane w TIM mogą być przekazywane także do specjalistycznych programów obsługujących linie produkcyjne, takich jak RIB Software | One Prefab®.

Allplan Precast pozwala na wymianę danych z innymi programami i systemami poprzez liczne interfejsy, umożliwiając eksport modeli bezpośrednio na linie produkcyjne, komputery sterujące oraz maszyny automatyzujące proces, co podnosi efektywność produkcji. Oprogramowanie obsługuje import i eksport danych w najpopularniejszych branżowych formatach, takich jak Unitechnik, PXML, IFC, IFC4 PRECAST, DXF, DWG, PDF, 3D-PDF, 3DS oraz ponad 50 innych. Pliki Unitechnik i PXML mogą zawierać dodatkowe informacje niezbędne dla systemów zgrzewania siatek MWS (Mesh-Welding Systems).

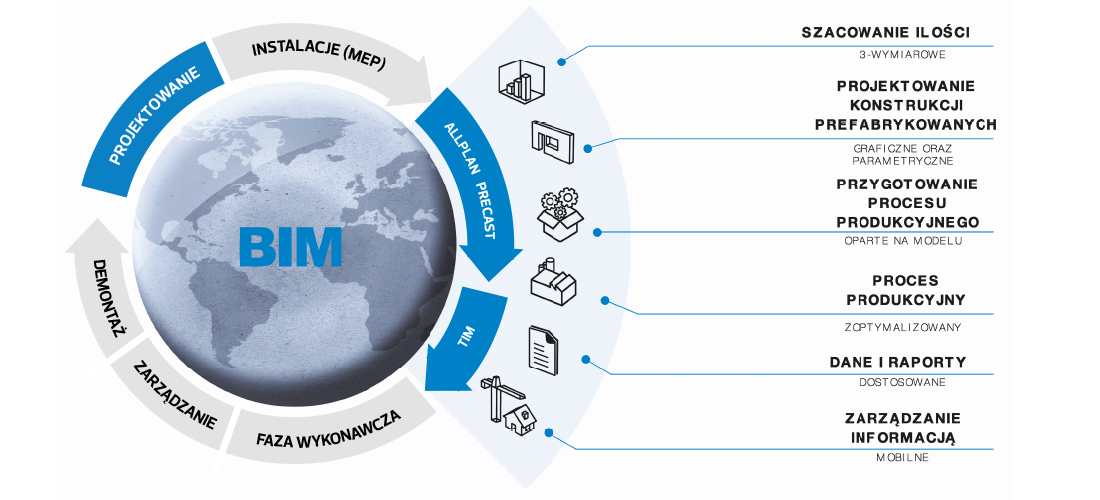

TIM stanowi centralny komponent odpowiedzialny za zaawansowane zarządzanie informatyczne, planistyczne i logistyczne, opierając się na modelu BIM. Jako platforma integracyjna TIM łączy systemy CAD, ERP, produkcyjne oraz rozwiązania mobilne, umożliwiając płynną wymianę informacji i koordynację działań. Oprogramowanie pozwala na wizualizację oraz monitorowanie procesu produkcyjnego prefabrykatów, dostarczając aktualnych informacji o statusie każdego elementu - od etapu przygotowania, przez produkcję i sprzedaż, po realizację na placu budowy. Dzięki temu zarządzanie postępem projektu budowlanego staje się przejrzyste i efektywne.

WYKORZYSTANIE BIM W OFERTOWANIU OBIEKTÓW WYKONANYCH W TECHNOLOGII PREFABRYKACJI

Kluczowe znaczenie dla sukcesu procesu inwestycyjnego ma staranne przygotowanie, szczególnie na etapie projektowania i planowania logistyki całego przedsięwzięcia. Proces ten rozpoczyna się od zapytania ofertowego, w którym zawarty jest program funkcjonalno-użytkowy opracowany w oparciu o wstępną koncepcję architektoniczną oraz lokalizację obiektu. Już w początkowej fazie projektowania powstaje cyfrowy model, obejmujący podstawowe założenia projektowe.

To właśnie projekt stanowi fundament całego procesu inwestycyjnego - na tym etapie należy uwzględnić możliwe warianty oraz komponenty prefabrykatów, jak również możliwości technologiczne dostępnych maszyn i linii produkcyjnych. W tym zakresie niezwykle pomocna okazuje się baza gotowych komponentów wraz z ich opisami, która znacząco przyspiesza opracowanie projektu.

Dzięki Allplan Precast i modelowaniu w środowisku cyfrowym można uzyskać dodatkowe korzyści, takie jak kalkulacja kosztów inwestycji zarówno na etapie realizacji, jak i eksploatacji. Pozwala to zamawiającemu na porównanie ofert oraz wybór najkorzystniejszych rozwiązań już na samym początku procesu inwestycyjnego.

Grafika: A. Nicał, K. Protchenko, K. Kaczorek, E. Szmigiera, E.D. 2021. BIM w prefabrykacji. Nowoczesne metody wspomagania i automatyzacji. Wydawnictwo Naukowe PWN.

ZAUTOMATYZOWANE RYSUNKI WARSZTATOWE I DOKUMENTACJA

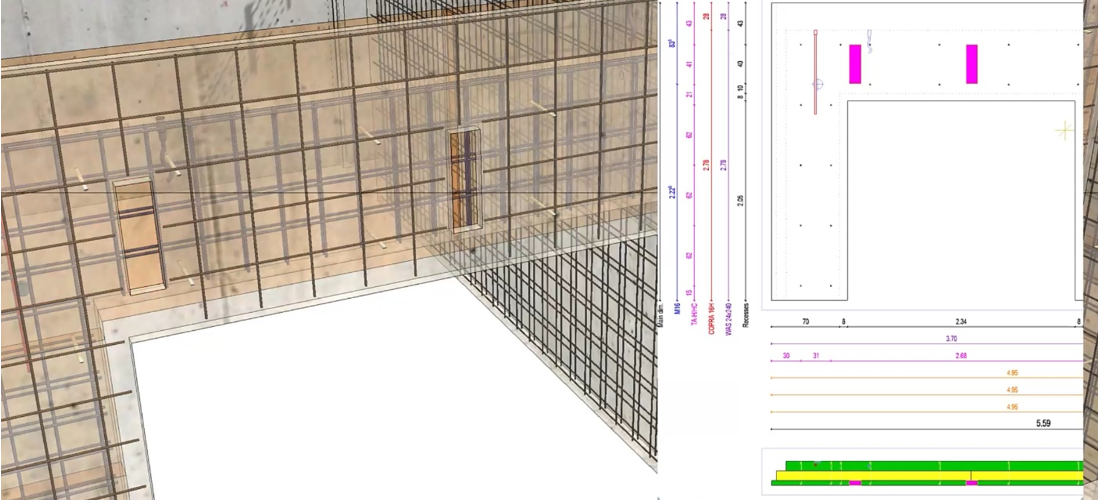

Allplan Precast łączy modelowanie 3D z zaawansowanymi narzędziami do generowania dokumentacji technicznej. Po jednokrotnym przygotowaniu szablonu oraz konfiguracji arkuszy system automatycznie opracowuje rysunki warsztatowe i pozostałą dokumentację - każdorazowo na bazie elementów stworzonych w środowisku BIM. Zmiana parametrów opisowych automatycznie wpływa na geometrię modelu, umożliwiając użytkownikowi zgodność dokumentacji ze swoimi standardami oraz wypracowanym stylem pracy.

Unikalną funkcjonalnością Allplan Precast jest połączenie z bazami producentów akcesoriów w czasie rzeczywistym (Schöck®, Peikko®, Phillips® i innymi). Dzięki temu nowe produkty pojawiające się w katalogach zostają od razu udostępnione projektantom, bez konieczności ręcznej aktualizacji. System pozwala też definiować zasady współdziałania akcesoriów w modelu - mogą one w sposób zautomatyzowany wpływać na inne komponenty, np. wycinać fragmenty betonu lub dostosowywać układ zbrojenia. Na uwagę zasługują także specjalistyczne algorytmy, takie jak Green Code® firmy Progress®, które automatyzują rozmieszczenie PINów w prefabrykowanych ścianach typu thermo poza strefami zbrojenia - eliminuje to potencjalne kolizje i potrzebę ręcznej interwencji projektanta.

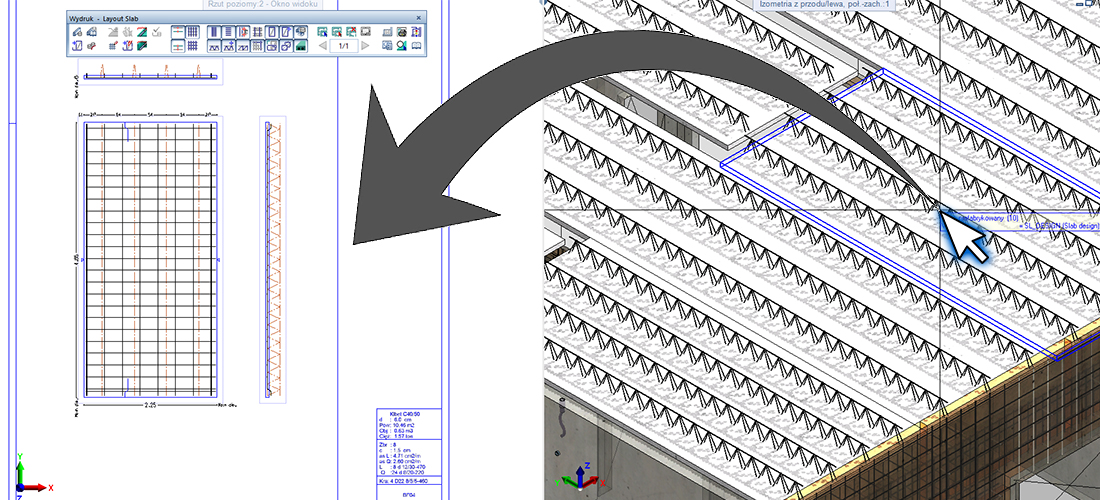

Intuicyjny interfejs Allplan Precast umożliwia jednoczesną pracę w wielu widokach – projektant może wybrać najbardziej dogodną perspektywę modelu oraz samodzielnie edytować rysunek warsztatowy.

Wszystkie zmiany wprowadzane w modelu lub dokumentacji są natychmiast widoczne, zapewniając pełną kontrolę nad każdym etapem realizowanego projektu.

Grafika: A. Nicał, K. Protchenko, K. Kaczorek, E. Szmigiera, E.D. 2021. BIM w prefabrykacji. Nowoczesne metody wspomagania i automatyzacji. Wydawnictwo Naukowe PWN.

OPINIE UŻYTKOWNIKÓW O OPROGRAMOWANIU ALLPLAN PRECAST

Dla firmy BIM Platform kluczowe znaczenie mają doświadczenia i opinie użytkowników. Poniżej przedstawiamy wybrane wypowiedzi klientów, które najlepiej pokazują praktyczne zastosowania Allplan Precast w codziennej pracy.
