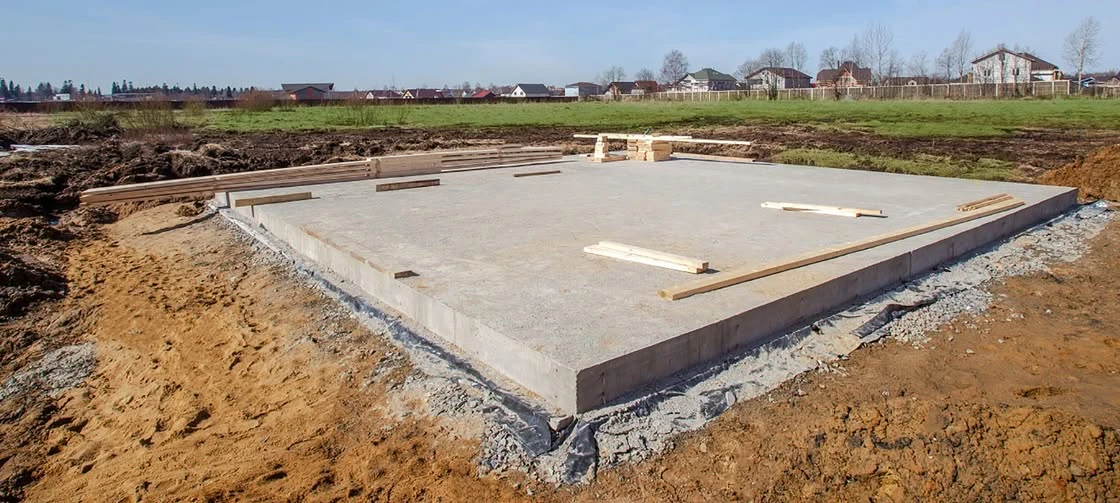

Jak rozpoznać jakość betonu?

Ocena jakości powinna uwzględniać zarówno parametry deklarowane dla mieszanki, sposób jej wykonania i wbudowania, jak i wyniki badań laboratoryjnych oraz diagnostycznych.

W praktyce jakość betonu można oceniać na kilku etapach: przed dostawą, podczas wbudowywania oraz po wykonaniu konstrukcji. Szczególnie ważne jest właściwe pobieranie próbek i prowadzenie badań zgodnie z odpowiednimi normami.

Najważniejsze parametry jakości betonu

Klasa wytrzymałości na ściskanie

To jeden z podstawowych parametrów betonu. Klasa wytrzymałości określa jego charakterystyczną wytrzymałość na ściskanie, oznaczaną np. jako C25/30, C30/37 czy C40/50.

Pierwsza liczba odnosi się do wytrzymałości oznaczonej na próbkach walcowych, a druga – na próbkach sześciennych. Im wyższa klasa, tym większa projektowana odporność betonu na obciążenia ściskające.

Nie należy jednak utożsamiać klasy betonu wyłącznie z wynikiem pojedynczego badania. Ocena zgodności wymaga odpowiedniej liczby wyników i uwzględnienia zasad statystycznych.

Konsystencja

Konsystencja opisuje zachowanie świeżej mieszanki betonowej, w szczególności jej urabialność. W praktyce często określa się ją za pomocą klas konsystencji, np. S3 czy S4.

Zbyt sztywna mieszanka może być trudna do prawidłowego zagęszczenia, natomiast nadmiernie płynna może wskazywać m.in. na nieprawidłowy skład lub dodanie nadmiernej ilości wody.

Ważne jest, aby nie poprawiać konsystencji na budowie poprzez przypadkowe dolewanie wody do mieszanki.

Współczynnik woda/cement

Stosunek ilości wody do cementu, określany jako w/c, ma ogromne znaczenie dla właściwości betonu.

Zwiększenie ilości wody może ułatwić układanie mieszanki, ale jednocześnie prowadzić do:

• obniżenia wytrzymałości,
• zwiększenia porowatości,
• większej nasiąkliwości,
• pogorszenia trwałości,
• zwiększenia ryzyka powstawania rys i skurczu.

Dlatego „rozrzedzanie” betonu wodą na budowie może mieć poważne konsekwencje.

Zawartość powietrza

Ilość powietrza w mieszance wpływa m.in. na jej urabialność oraz trwałość. W betonach napowietrzonych kontrolowana zawartość powietrza jest szczególnie istotna w przypadku konstrukcji narażonych na cykliczne zamrażanie i rozmrażanie.

Zbyt duża ilość powietrza może natomiast powodować spadek wytrzymałości.

Gęstość

Gęstość mieszanki i stwardniałego betonu jest parametrem pomocniczym przy ocenie jego składu i jednorodności. Nagłe odchylenia mogą wskazywać m.in. na nieprawidłowe proporcje składników lub nadmierną ilość pustek.

Nasiąkliwość i porowatość

Nasiąkliwość określa zdolność betonu do pochłaniania wody. Duża nasiąkliwość może świadczyć o zwiększonej porowatości i mieć negatywny wpływ na trwałość konstrukcji.

Parametry te mają szczególne znaczenie w elementach narażonych na wodę, wilgoć, mróz, sole odladzające, agresywne środowisko.

Trwałość i klasa ekspozycji

Beton musi być dobrany nie tylko do obciążeń, ale również do warunków środowiskowych. Klasa ekspozycji opisuje oddziaływania, na które będzie narażona konstrukcja, np. karbonatyzację, zamrażanie i rozmrażanie czy oddziaływanie chlorków.

Dlatego beton o odpowiedniej wytrzymałości nie zawsze będzie odpowiedni do każdego zastosowania. Wymagana trwałość zależy również od środowiska pracy konstrukcji.

Skład mieszanki

Na jakość betonu wpływają proporcje cementu, kruszywa, wody, domieszek, ewentualnych dodatków mineralnych.

Znaczenie ma również rodzaj i uziarnienie kruszywa oraz właściwości zastosowanego cementu i domieszek.

Jak sprawdzić beton na budowie?

Kontrola jakości powinna rozpocząć się już w momencie dostawy mieszanki.

1. Sprawdzenie dokumentów dostawy

Przed rozpoczęciem betonowania należy zweryfikować informacje dotyczące dostarczonej mieszanki, w szczególności:

• producenta,
• oznaczenia mieszanki,
• klasy wytrzymałości,
• konsystencji,
• klasy ekspozycji,
• ilości mieszanki,
• czasu załadunku i dostawy,
• zastosowanych dodatków lub domieszek, jeśli są wymagane.

Dokumenty powinny być zgodne z zamówieniem i wymaganiami projektu.

2. Kontrola wyglądu mieszanki

Doświadczony wykonawca może wychwycić niektóre nieprawidłowości już na podstawie wyglądu mieszanki. Nie jest to jednak samodzielna metoda oceny jakości.

Niepokój powinny wzbudzić m.in.:

• wyraźne rozsegregowanie składników,
• nadmierna ilość wody,
• nietypowa konsystencja,
• widoczne grudki lub niejednorodność,
• oznaki rozpoczętego wiązania.

Samo „ładne” lub „brzydkie” wyglądanie mieszanki nie pozwala jednak określić jej klasy wytrzymałości.

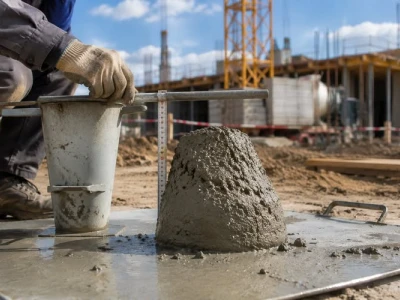

3. Badanie konsystencji

Na budowie można przeprowadzić badanie konsystencji metodą opadu stożka. Polega ono na pomiarze stopnia rozpływania się lub osiadania odpowiednio przygotowanej próbki po usunięciu formy.

Badanie pozwala sprawdzić, czy konsystencja odpowiada wymaganiom dla danej mieszanki.

4. Pomiar temperatury

Temperatura mieszanki może mieć znaczenie dla procesu wiązania i dojrzewania betonu. Szczególnej kontroli wymagają betonowania prowadzone w warunkach wysokich lub niskich temperatur.

5. Pobieranie próbek

Jedną z najważniejszych metod kontroli jest pobranie próbek świeżego betonu i wykonanie z nich próbek do badań wytrzymałościowych.

Próbki muszą być pobrane i pielęgnowane zgodnie z odpowiednimi procedurami. Nieprawidłowe pobranie, transport lub przechowywanie może zafałszować wynik.

6. Badanie wytrzymałości

Najbardziej klasyczną metodą oceny wytrzymałości jest ściskanie odpowiednio przygotowanych próbek w laboratorium.

To właśnie wyniki takich badań są podstawą oceny właściwości betonu w zakresie wytrzymałości na ściskanie.

Ważne jest jednak, aby nie wyciągać wniosków dotyczących całej konstrukcji na podstawie jednego przypadkowego wyniku.

Jak zbadać beton, który już znajduje się w konstrukcji?

Jeżeli pojawiają się wątpliwości dotyczące jakości wykonanej konstrukcji, można zastosować badania diagnostyczne.

Badanie sklerometryczne

Sklerometr, czyli młotek Schmidta, pozwala w sposób pośredni ocenić twardość powierzchni betonu. Na podstawie wartości odbicia można szacować jego wytrzymałość.

Metoda jest szybka i stosunkowo prosta, dlatego dobrze sprawdza się jako badanie orientacyjne i do oceny jednorodności powierzchni.

Nie powinna jednak być traktowana jako bezwarunkowy zamiennik badań próbek pobranych z konstrukcji.

Badania ultradźwiękowe

Metoda ultradźwiękowa wykorzystuje pomiar prędkości rozchodzenia się fali w betonie.

Może pomóc w ocenie jednorodności materiału, występowania nieciągłości, pustek, pęknięć, różnic jakościowych w różnych fragmentach konstrukcji.

W połączeniu z innymi metodami pozwala uzyskać znacznie bardziej wiarygodny obraz stanu betonu.

Odwierty i próbki rdzeniowe

W przypadku poważniejszych wątpliwości pobiera się z konstrukcji próbki rdzeniowe, które następnie poddaje się badaniom laboratoryjnym.

Jest to metoda bardziej inwazyjna, ale pozwala bezpośrednio zbadać beton znajdujący się w istniejącym elemencie.

Może mieć szczególne znaczenie, gdy wyniki badań próbek świeżego betonu są nieprawidłowe lub gdy pojawiają się wątpliwości dotyczące rzeczywistej jakości wykonanej konstrukcji.

Badania dodatkowe

W zależności od problemu można stosować także bardziej specjalistyczne metody, np. badania dotyczące:

• głębokości karbonatyzacji,
• zawartości chlorków,
• korozji zbrojenia,
• wilgotności,
• porowatości,
• przepuszczalności,
• geometrii i położenia zbrojenia.

W przypadku poważnych problemów diagnostykę powinien prowadzić specjalista posiadający odpowiednie doświadczenie i wiedzę z zakresu diagnostyki konstrukcji betonowych.

Co może powodować niską jakość betonu?

Niska jakość betonu nie zawsze wynika z samej receptury. Problem może powstać na każdym etapie – od produkcji, przez transport, aż po pielęgnację.

• nadmiar wody

Jedną z częstszych przyczyn pogorszenia parametrów jest dodanie wody do mieszanki. Zwiększa to jej płynność, ale może jednocześnie zwiększyć porowatość i obniżyć wytrzymałość.

Jeżeli mieszanka ma niewłaściwą konsystencję, rozwiązaniem nie powinno być przypadkowe dolewanie wody. Ewentualne korekty powinny być wykonywane zgodnie z wymaganiami technologicznymi.

• błędy receptury

Nieprawidłowe proporcje cementu, wody, kruszywa lub domieszek mogą prowadzić do uzyskania betonu o parametrach innych niż wymagane.

• niewłaściwe kruszywo

Znaczenie mają m.in. uziarnienie, czystość, wilgotność i właściwości mechaniczne kruszywa.

• nieprawidłowe dozowanie domieszek

Domieszki mogą poprawiać właściwości mieszanki, ale ich niewłaściwe zastosowanie może przynieść efekt odwrotny do zamierzonego.

• zbyt długi transport lub niewłaściwe postępowanie z mieszanką

Czas i warunki transportu wpływają na właściwości świeżego betonu. Nieprawidłowe postępowanie może prowadzić do problemów z konsystencją, segregacją lub rozpoczęciem wiązania.

• nieprawidłowe zagęszczenie

Niedostateczne zagęszczenie może pozostawić w konstrukcji pustki i pęcherze powietrzne. W efekcie beton może być mniej jednorodny i mniej trwały.

Z kolei niewłaściwe prowadzenie procesu zagęszczania może również prowadzić do segregacji mieszanki.

• błędy podczas betonowania

Problemy mogą być spowodowane m.in. nieprawidłowym układaniem mieszanki i prowadzeniem wibracji, niewłaściwym przygotowaniem podłoża lub deskowania, wystąpieniem przerw technologicznych, a także przesunięciem zbrojenia czy zastosowaniem niewłaściwej grubości otuliny

• niewłaściwa pielęgnacja

Beton potrzebuje odpowiednich warunków do prawidłowego dojrzewania. Zbyt szybka utrata wody, wysoka temperatura, wiatr czy mróz mogą negatywnie wpłynąć na rozwój jego właściwości.

Brak właściwej pielęgnacji może zwiększać ryzyko skurczu, rys powierzchniowych i pogorszenia trwałości.

Objawy, które powinny zwrócić uwagę

Niektóre oznaki mogą sugerować problemy z betonem:

• intensywne pylenie powierzchni,
• kruszenie się betonu,
• odsłonięte kruszywo,
• liczne pory i pustki,
• rakowatość,
• rozsegregowanie,
• rysy i spękania,
• odspajanie fragmentów,
• nierówna struktura powierzchni,
• widoczne oznaki korozji zbrojenia.

Nie każdy z tych objawów oznacza jednak, że beton nie spełnia wymaganej klasy. Na przykład rysy mogą mieć różne przyczyny, a uszkodzenia powierzchni mogą wynikać zarówno z jakości mieszanki, jak i błędów wykonawczych czy pielęgnacyjnych.

Dlatego oględziny są początkiem diagnostyki, a nie jej zakończeniem.

Jak prawidłowo oceniać jakość betonu?

Najbardziej wiarygodna ocena powinna łączyć kilka źródeł informacji:

• dokumentacja
• kontrola świeżej mieszanki
• prawidłowe pobieranie próbek
• badania laboratoryjne
• oględziny konstrukcji
• ewentualne badania in-situ.

Jeżeli pojawiają się poważne wątpliwości, nie warto opierać decyzji wyłącznie na jednym pomiarze sklerometrem czy ocenie wizualnej. Należy ustalić przyczynę problemu i dobrać odpowiednią metodę diagnostyczną.
