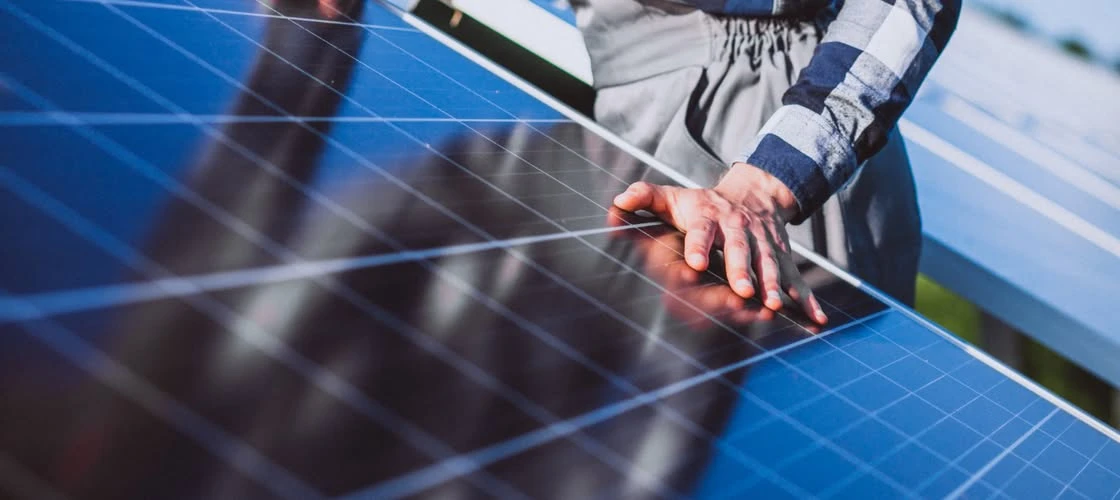

Lekkie panele fotowoltaiczne

W takich przypadkach interesującą alternatywą są lekkie panele fotowoltaiczne. Ich konstrukcja pozwala znacząco ograniczyć masę instalacji, a w przypadku modułów elastycznych również dopasować ją do powierzchni, na której tradycyjne panele byłyby trudne lub niemożliwe do zamontowania. W zależności od zastosowanej technologii masa całego systemu może być kilkukrotnie niższa niż w przypadku klasycznej instalacji dachowej.

W klasycznym panelu fotowoltaicznym ogniwa znajdują się pomiędzy warstwami materiałów ochronnych, a całość jest zamknięta w aluminiowej ramie i zabezpieczona szkłem. W lekkich modułach można zrezygnować z ciężkiej ramy, szkła lub części tradycyjnych elementów konstrukcyjnych. Zamiast nich stosuje się między innymi laminaty polimerowe, folie ochronne, lekkie podłoża kompozytowe czy cienkowarstwowe struktury PV.

Dobrym przykładem są moduły elastyczne, które mogą mieć grubość zaledwie kilku milimetrów. Na rynku dostępne są również rozwiązania o masie około 2–3 kg/m², podczas gdy kompletna klasyczna instalacja dachowa może ważyć kilkanaście, a w niektórych konfiguracjach nawet kilkadziesiąt kilogramów na metr kwadratowy.

Warto jednak podkreślić, że lekki panel nie zawsze oznacza panel elastyczny. Istnieją lekkie moduły sztywne, bezramkowe, półelastyczne oraz całkowicie elastyczne. O tym, które rozwiązanie będzie najlepsze, decydują przede wszystkim właściwości dachu i wymagania konkretnej inwestycji.

Kiedy lekkie panele PV sprawdzają się najlepiej?

Największą zaletą lekkiej fotowoltaiki jest możliwość wykorzystania powierzchni, na których standardowe moduły byłyby zbyt dużym obciążeniem.

Dachy o ograniczonej nośności

To jedno z najważniejszych zastosowań lekkich systemów PV. Dotyczy przede wszystkim starszych budynków, hal, magazynów i obiektów, których konstrukcja nie była projektowana z myślą o dodatkowym obciążeniu instalacją fotowoltaiczną.

Przed montażem zawsze należy przeprowadzić ocenę konstrukcji. Sama informacja, że panel jest lekki, nie oznacza automatycznie, że każdy dach będzie odpowiedni. Należy uwzględnić nie tylko masę modułów, ale również konstrukcję montażową, obciążenia śniegiem i wiatrem oraz sposób przenoszenia sił na konstrukcję budynku.

Hale i budynki przemysłowe

Duże powierzchnie dachowe są atrakcyjne dla inwestorów, ponieważ mogą pomieścić instalacje o znacznej mocy. Jednocześnie dachy hal przemysłowych i magazynów często mają ograniczoną nośność.

W takich obiektach zastosowanie ultralekkich modułów i lekkiej podkonstrukcji może pozwolić wykorzystać większą część dostępnej powierzchni bez kosztownych wzmocnień. Przykładowe systemy dostępne obecnie na rynku osiągają około 5 kg/m² dla całego rozwiązania, podczas gdy tradycyjne instalacje mogą być wielokrotnie cięższe.

Dachy o nietypowej geometrii

Moduły elastyczne sprawdzają się tam, gdzie powierzchnia nie jest idealnie płaska. Mogą być stosowane na powierzchniach łukowych, zaokrąglonych czy o nieregularnym kształcie.

To szczególnie istotne w przypadku pojazdów, łodzi, kamperów oraz niektórych obiektów architektonicznych. Elastyczne moduły mogą dopasować się do powierzchni, eliminując konieczność budowania ciężkiej konstrukcji wsporczej.

Obiekty zabytkowe i budynki, w których nie można ingerować w dach

W przypadku obiektów zabytkowych dodatkowym ograniczeniem może być konieczność zachowania istniejącego pokrycia dachowego. Lekkie systemy klejone lub bezinwazyjne mogą ograniczyć potrzebę wykonywania otworów w dachu.

Nie oznacza to jednak, że każdy obiekt zabytkowy można wyposażyć w taki system. Konieczne jest uwzględnienie wymagań konserwatorskich i odpowiednie zaprojektowanie instalacji.

Konstrukcje tymczasowe i mobilne

Lekkość jest szczególnie cenna w rozwiązaniach mobilnych. Elastyczne moduły można stosować między innymi na kamperach, łodziach, przyczepach czy innych pojazdach. Ich niewielka masa nie wpływa tak znacząco na całkowite obciążenie konstrukcji, a brak ciężkiej ramy ułatwia montaż.

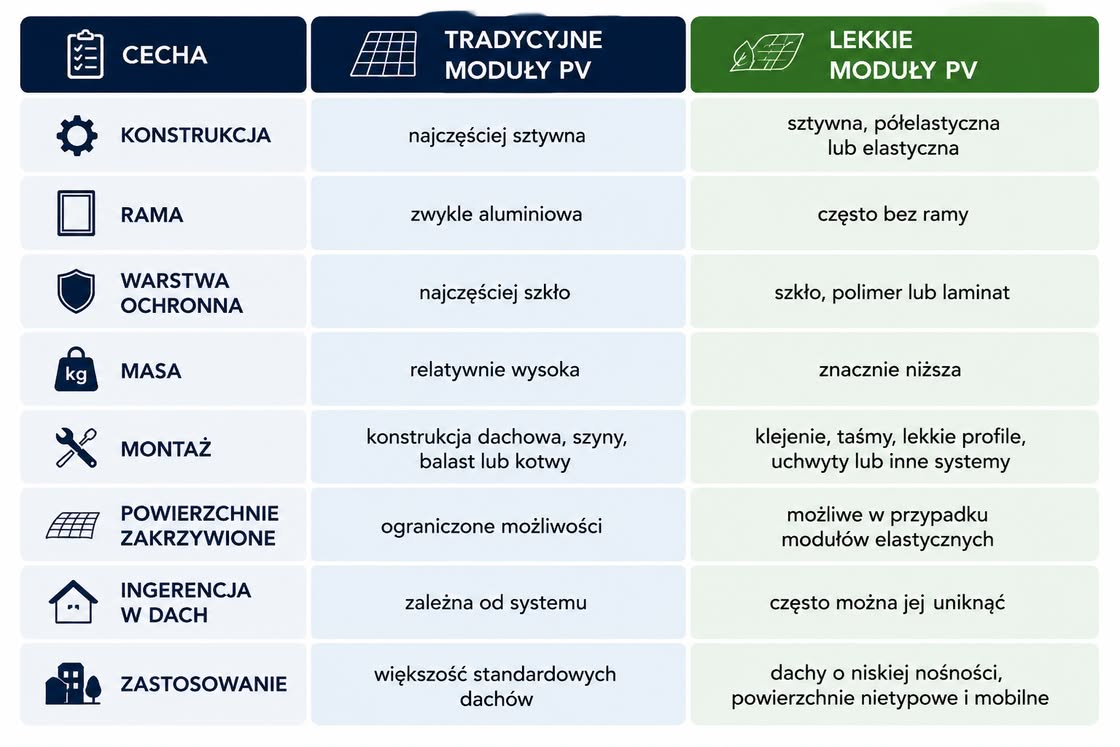

Czym lekkie panele różnią się od tradycyjnych?

Najważniejsza różnica dotyczy konstrukcji mechanicznej, a nie samej zasady działania. Zarówno tradycyjny, jak i lekki panel PV wykorzystuje efekt fotowoltaiczny do zamiany energii promieniowania słonecznego na energię elektryczną.

Tradycyjny panel jest cięższy między innymi ze względu na szklaną taflę oraz aluminiową ramę. W lekkich rozwiązaniach zastępują je materiały o mniejszej masie. Niektóre elastyczne moduły wykorzystują np. folie ETFE, PET lub inne laminaty ochronne.

Różnice dotyczą również sposobu montażu. W klasycznej instalacji często wykorzystuje się aluminiowe szyny i elementy mocujące, natomiast lekkie moduły mogą być klejone bezpośrednio do odpowiednio przygotowanego podłoża.

Rodzaje lekkich paneli fotowoltaicznych

Rynek lekkiej fotowoltaiki nie jest jednorodny. Można wyróżnić kilka podstawowych grup.

Lekkie panele monokrystaliczne

W tego typu modułach stosuje się klasyczne ogniwa krzemowe, ale cały panel wykonuje się w lekkiej konstrukcji. Mogą to być moduły bezramkowe, laminowane lub elastyczne.

Zaletą jest możliwość wykorzystania technologii krzemowej przy jednoczesnym ograniczeniu masy. Przykładowe współczesne moduły elastyczne wykorzystują wysokosprawne ogniwa monokrystaliczne i mogą być wykonywane bez aluminiowej ramy oraz szkła.

Panele elastyczne

To jedna z najbardziej charakterystycznych odmian lekkiej fotowoltaiki. Moduł zamiast sztywnej konstrukcji otrzymuje elastyczny laminat, dzięki czemu może dopasować się do lekko zakrzywionej powierzchni.

Takie panele znajdują zastosowanie między innymi na dachach pojazdów, łodziach, kamperach i nietypowych powierzchniach dachowych.

Moduły cienkowarstwowe

W technologii cienkowarstwowej warstwa materiału półprzewodnikowego jest nanoszona na podłoże. Jedną z technologii stosowanych w lekkich i elastycznych modułach jest CIGS – połączenie miedzi, indu, galu i selenu.

Moduły CIGS mogą być bardzo lekkie i elastyczne, dzięki czemu znajdują zastosowanie tam, gdzie ciężkie, sztywne moduły krzemowe są problematyczne.

Moduły bezramowe

W tym przypadku głównym celem jest ograniczenie masy konstrukcji poprzez eliminację tradycyjnej aluminiowej ramy. Moduł może być montowany na dedykowanej podkonstrukcji albo bezpośrednio do powierzchni dachu za pomocą systemu klejenia.

To rozwiązanie szczególnie interesujące w przypadku dachów, na których każdy dodatkowy kilogram ma znaczenie.

Moduły półelastyczne

Stanowią rozwiązanie pośrednie między panelem sztywnym a całkowicie elastycznym. Zachowują pewną sztywność, ale mogą być dopasowane do powierzchni o niewielkim promieniu krzywizny.

Tego typu konstrukcje są popularne przede wszystkim w zastosowaniach mobilnych i specjalistycznych.

Technologie mocowania lekkich paneli

W przypadku lekkiej fotowoltaiki sposób mocowania jest równie ważny jak sam moduł. Odpowiednio dobrany system musi przenosić obciążenia od wiatru i śniegu, zapewniać trwałość połączenia oraz – w przypadku dachu – nie powodować problemów ze szczelnością.

Klejenie

Jedną z najważniejszych technologii stosowanych w lekkich instalacjach jest klejenie modułów do podłoża.

Specjalistyczne systemy klejowe umożliwiają montaż bez wykonywania otworów w pokryciu. Moduł może być przyklejony do odpowiednio przygotowanej powierzchni, np. membrany dachowej, papy czy blachy – oczywiście tylko wtedy, gdy konkretny system posiada odpowiednią aprobatę i jest przeznaczony do danego podłoża.

Zaletą takiego rozwiązania jest ograniczenie ingerencji w dach i brak konieczności stosowania ciężkiego balastu.

Taśmy montażowe

Niektóre lekkie moduły wykorzystują fabryczne lub systemowe taśmy dwustronne. Przykładowo dostępne są moduły przeznaczone do montażu na dachach z wykorzystaniem taśmy butylowej.

Ta metoda może być szybka i wygodna, ale kluczowe znaczenie ma przygotowanie podłoża oraz zastosowanie materiałów przewidzianych przez producenta systemu.

Mocowanie mechaniczne

Lekkie panele mogą być również montowane przy użyciu śrub, uchwytów, profili lub innych elementów mechanicznych. Takie rozwiązanie jest szczególnie przydatne wtedy, gdy konstrukcja dachu umożliwia bezpieczne wykonanie mocowania.

W przypadku lekkich modułów mobilnych spotyka się również oczka montażowe, przez które można prowadzić śruby, linki, opaski lub inne elementy mocujące.

Lekkie konstrukcje wsporcze

Nie każdy lekki panel musi być przyklejony bezpośrednio do dachu. Można zastosować specjalnie zaprojektowaną, lekką podkonstrukcję aluminiową. Pozwala ona zachować większą elastyczność projektową, a jednocześnie ograniczyć masę całego systemu.

W przypadku dużych instalacji komercyjnych znaczenie ma również aerodynamika. Odpowiednio zaprojektowany system może ograniczyć potrzebę stosowania ciężkiego balastu.

Czy lekkie panele są tak samo wydajne jak tradycyjne?

Nie można odpowiedzieć na to pytanie wyłącznie na podstawie masy panelu. Wydajność zależy przede wszystkim od zastosowanej technologii ogniw, konstrukcji modułu, temperatury pracy, orientacji względem słońca, zacienienia i warunków środowiskowych.

Nowoczesne lekkie moduły krzemowe mogą osiągać wysoką sprawność, a ich przewaga polega przede wszystkim na mniejszej masie i większej swobodzie montażu. Istnieją również rozwiązania cienkowarstwowe, których parametry mogą różnić się od klasycznych modułów krzemowych.

Dlatego podczas porównywania ofert warto patrzeć nie tylko na moc pojedynczego modułu, ale również na gęstość mocy w przeliczeniu na kilogram, powierzchnię oraz masę całego systemu wraz z mocowaniem.

Na co zwrócić uwagę przed wyborem lekkiej fotowoltaiki?

Lekki system PV nie powinien być wybierany wyłącznie na podstawie deklarowanej masy. Przed inwestycją warto sprawdzić:

• nośność i stan techniczny dachu,
• obciążenia śniegiem i wiatrem,
• rodzaj pokrycia dachowego,
• możliwość zastosowania klejenia lub mocowania mechanicznego,
• kompatybilność materiałów,
• odporność modułów na promieniowanie UV i warunki atmosferyczne,
• sposób odprowadzania wody,
• wymagania dotyczące ochrony przeciwpożarowej,
• parametry elektryczne modułów,
• gwarancję producenta,
• dostępność serwisu i części,
• masę całej instalacji, a nie tylko pojedynczego panelu.

Szczególnie istotne jest wykonanie projektu i oceny technicznej przed montażem na dachu o ograniczonej nośności. „Lekki” nie oznacza bowiem „obojętny konstrukcyjnie” – instalacja nadal oddziałuje na budynek poprzez ciężar własny, wiatr, śnieg i sposób przenoszenia obciążeń.

Lekkie panele PV – rozwiązanie dla dachów, na których klasyczna fotowoltaika jest problemem

Lekkie panele fotowoltaiczne otwierają możliwości montażu instalacji tam, gdzie tradycyjne moduły są zbyt ciężkie, zbyt sztywne albo wymagają zbyt dużej ingerencji w konstrukcję. Szczególnie dobrze sprawdzają się na dachach o ograniczonej nośności, obiektach przemysłowych, powierzchniach o nietypowej geometrii oraz w zastosowaniach mobilnych.

Największą różnicą w stosunku do klasycznej fotowoltaiki jest nie sposób wytwarzania energii, lecz forma modułu i sposób jego integracji z powierzchnią. Zamiast ciężkiej konstrukcji ze szkłem i ramą można zastosować lekkie laminaty, moduły elastyczne, technologie cienkowarstwowe, konstrukcje bezramowe czy systemy klejone.

Nie oznacza to jednak, że lekka fotowoltaika jest zawsze lepsza. Na standardowym, odpowiednio wytrzymałym dachu klasyczne moduły mogą nadal być najbardziej ekonomicznym i sprawdzonym rozwiązaniem. Lekkie systemy mają największą przewagę tam, gdzie masa, szczelność, geometria powierzchni lub ograniczenia konstrukcyjne są kluczowymi kryteriami.

Właściwie dobrany lekki system może dzięki temu zamienić wcześniej niewykorzystany dach w źródło energii – bez konieczności przeprowadzania kosztownych zmian konstrukcyjnych.
