Tomografia elektrooporowa w geoinżynierii – nowoczesna metoda badania podłoża

Metoda znajduje szerokie zastosowanie przy projektowaniu inwestycji budowlanych, infrastrukturalnych i hydrotechnicznych, a także podczas analiz geologicznych i środowiskowych.

Różne rodzaje gruntów, skał i materiałów przewodzą prąd elektryczny w odmienny sposób, dlatego analiza uzyskanych wyników pozwala określić budowę podłoża.

Badanie wykorzystuje elektrody rozmieszczone na powierzchni terenu lub w otworach badawczych. Do gruntu wprowadzany jest prąd elektryczny o niewielkim natężeniu, a urządzenia pomiarowe rejestrują zmiany potencjału elektrycznego. Na podstawie zebranych danych tworzy się przekroje obrazujące rozkład oporności gruntu.

Na czym polega badanie

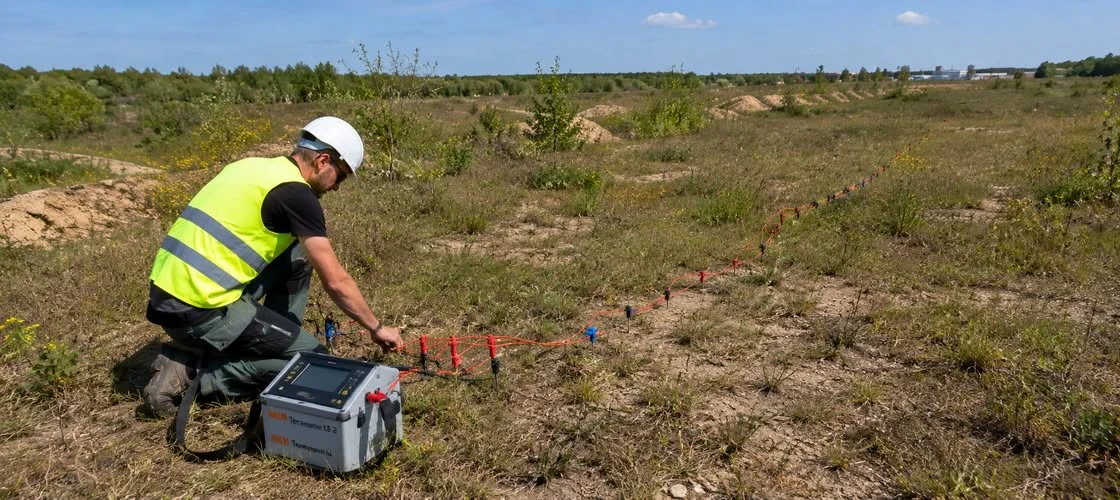

Badanie rozpoczyna się od rozmieszczenia elektrod w określonych odstępach wzdłuż wyznaczonego profilu pomiarowego. Następnie specjalistyczny sprzęt generuje impulsy elektryczne i analizuje reakcję podłoża.

Proces obejmuje:

• rozmieszczenie elektrod,
• wykonanie pomiarów terenowych,
• rejestrację danych,
• komputerową analizę wyników,
• opracowanie przekrojów geofizycznych.

Uzyskane obrazy pokazują zróżnicowanie oporności elektrycznej gruntu, co pozwala identyfikować poszczególne warstwy oraz anomalie znajdujące się pod powierzchnią.

W jakim celu stosuje się tomografię elektrooporową

Tomografia elektrooporowa wykorzystywana jest przede wszystkim do rozpoznania warunków gruntowych przed rozpoczęciem inwestycji. Pozwala ograniczyć ryzyko związane z niewłaściwą oceną podłoża.

Metodę stosuje się m.in. do:

• wykrywania pustek i kawern,
• lokalizacji stref osłabionego gruntu,
• określania poziomu wód gruntowych,
• badania nasypów i wałów,
• rozpoznawania budowy geologicznej,
• identyfikacji zanieczyszczeń gruntu,
• kontroli stabilności skarp,
• monitorowania osuwisk.

Badania ERT są również pomocne podczas projektowania dróg, tuneli, mostów oraz fundamentów dużych obiektów.

Zastosowanie w geoinżynierii

W geoinżynierii tomografia elektrooporowa pozwala dokładniej ocenić warunki podłoża niż tradycyjne punktowe odwierty geotechniczne. Dzięki temu możliwe jest lepsze zaplanowanie robót ziemnych i fundamentowych.

Metoda wykorzystywana jest przy:

• inwestycjach drogowych,
• szukaniu wody,
• wstępnym rozpoznaniu złóż kopalin,
• określaniu stref rozluźnień gruntów,
• budowie linii kolejowych,
• projektowaniu fundamentów,
• rozpoznaniu budowy wałów i nasypów, zabezpieczaniu skarp,
• budowie zbiorników wodnych,
• inwestycjach przemysłowych,
• analizie terenów osuwiskowych.

Coraz częściej stosuje się ją także przy rewitalizacji terenów poprzemysłowych oraz ocenie stanu wałów przeciwpowodziowych.

Jakie informacje daje tomografia elektrooporowa

Tomografia elektrooporowa umożliwia rozpoznanie budowy podłoża i wykrycie zmian w strukturze gruntu. Pozwala m.in. określić układ warstw, obecność wody, pustek, szczelin oraz stref zawilgocenia i osłabienia gruntu.

Dzięki temu projektanci i geotechnicy mogą lepiej ocenić ryzyko związane z realizacją inwestycji.

Korzyści stosowania tomografii elektrooporowej

Jedną z największych zalet tej metody jest możliwość nieinwazyjnego badania podłoża. Pozwala to ograniczyć liczbę odwiertów i ingerencję w teren.

Najważniejsze korzyści to:

• szybkie rozpoznanie dużych obszarów,
• możliwość uzyskania ciągłego obrazu podłoża,
• ograniczenie kosztów badań,
• zwiększenie bezpieczeństwa inwestycji,
• wykrywanie anomalii niewidocznych w odwiertach punktowych,
• możliwość prowadzenia badań bez niszczenia nawierzchni.

Tomografia elektrooporowa pozwala także szybciej wykryć potencjalne zagrożenia, co może ograniczyć ryzyko kosztownych problemów podczas budowy.

Ograniczenia metody

Pomimo wielu zalet tomografia elektrooporowa ma również pewne ograniczenia. Dokładność wyników zależy m.in. od warunków gruntowych, wilgotności podłoża oraz doświadczenia zespołu interpretującego dane.

W niektórych przypadkach konieczne jest uzupełnienie badań o odwierty geotechniczne, sondowania, inne metody geofizyczne.

ERT nie zastępuje całkowicie klasycznych badań geotechnicznych, ale stanowi ich bardzo cenne uzupełnienie.

Jak wygląda sprzęt wykorzystywany do badań

Do wykonania tomografii elektrooporowej wykorzystuje się:

• elektrody pomiarowe,
• przewody pomiarowe,
• mierniki rezystywności,
• systemy komputerowe do analizy danych.

Nowoczesne urządzenia umożliwiają szybkie wykonywanie pomiarów oraz tworzenie szczegółowych modeli 2D i 3D podłoża.
