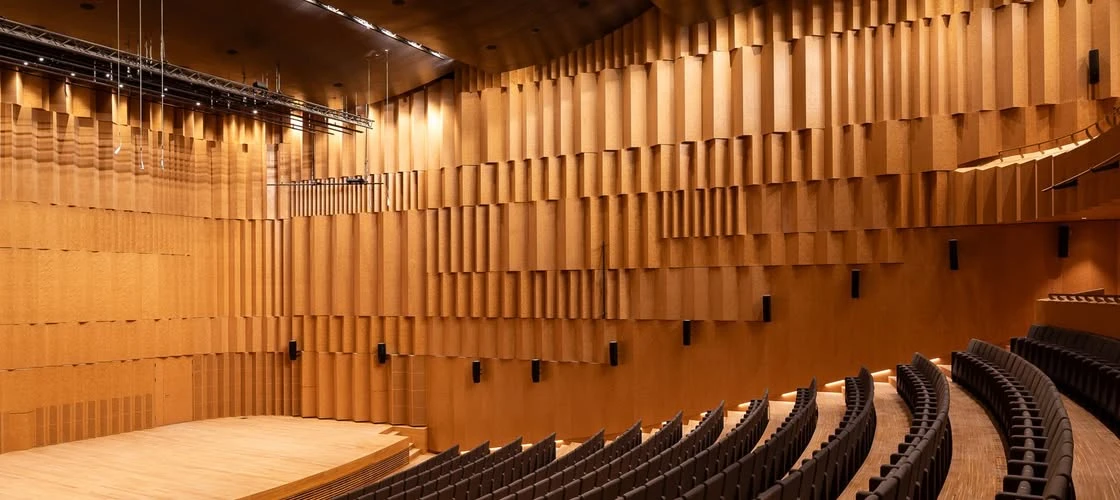

Wibroizolacja w obiektach muzycznych – skuteczna ochrona przed drganiami i hałasem

Z tego względu coraz większą rolę odgrywa wibroizolacja, która stanowi jeden z najważniejszych elementów projektowania nowoczesnych obiektów muzycznych.

Drgania mogą być wywoływane przez wiele źródeł, takich jak ruch uliczny, kolej, metro, urządzenia techniczne, instalacje HVAC, windy czy intensywna eksploatacja samego obiektu. W budynkach muzycznych nawet niewielkie wibracje mogą pogarszać jakość odbioru dźwięku, zakłócać nagrania oraz obniżać komfort użytkowników.

Czym są obiekty muzyczne?

Obiekty muzyczne to budynki przeznaczone do wykonywania, nagrywania, odtwarzania lub nauczania muzyki. Zaliczają się do nich między innymi:

• sale koncertowe,
• filharmonie,
• opery,
• teatry muzyczne,
• studia nagrań,
• studia radiowe i telewizyjne,
• szkoły muzyczne,
• sale prób zespołów,
• akademie muzyczne.

W tego typu obiektach wymagana jest bardzo wysoka jakość akustyki, dlatego projektanci muszą uwzględniać zarówno izolacyjność akustyczną, jak i skuteczną ochronę przed drganiami.

Dlaczego wibroizolacja jest tak ważna w obiektach muzycznych?

Dźwięk rozchodzi się nie tylko przez powietrze, ale również przez elementy konstrukcyjne budynku. Drgania przenoszone przez fundamenty, stropy czy ściany mogą powodować zakłócenia słyszalne nawet w pomieszczeniach oddalonych od źródła ich powstawania.

Brak odpowiedniej wibroizolacji może prowadzić do:

• pogorszenia jakości nagrań,
• zakłócenia odbioru koncertów,
• przenoszenia hałasu pomiędzy salami,
• powstawania rezonansów konstrukcji,
• pogorszenia parametrów akustycznych wnętrz,
• obniżenia komfortu artystów i publiczności.

W studiach nagraniowych nawet niewielkie drgania mogą zostać zarejestrowane przez czułe mikrofony, wpływając na jakość realizowanego materiału.

Normy i wymagania dotyczące ochrony przed hałasem i drganiami

Projektowanie obiektów muzycznych wymaga uwzględnienia przepisów budowlanych oraz norm odnoszących się do akustyki budowlanej i ochrony przed drganiami.

Do najważniejszych zagadnień należą:

• ochrona przed hałasem powietrznym,
• ograniczenie hałasu uderzeniowego,
• izolacja od drgań komunikacyjnych,
• ograniczenie przenoszenia drgań przez instalacje techniczne,
• zapewnienie odpowiedniego czasu pogłosu,
• utrzymanie bardzo niskiego poziomu tła akustycznego.

W praktyce projektanci często korzystają z wymagań określonych w normach dotyczących akustyki budowlanej, takich jak seria PN-B-02151 oraz odpowiednie normy europejskie PN-EN ISO, które opisują metody oceny izolacyjności akustycznej i warunków akustycznych w budynkach. W przypadku obiektów o najwyższych wymaganiach, takich jak sale koncertowe czy studia nagrań, projekt poprzedzają szczegółowe analizy akustyczne i pomiary drgań.

Rodzaje wibroizolacji

Dobór odpowiedniego systemu zależy od źródła drgań oraz charakterystyki budynku.

• wibroizolacja fundamentów

Polega na oddzieleniu całego budynku od podłoża za pomocą elementów elastycznych. Rozwiązanie stosowane jest szczególnie w obiektach zlokalizowanych w pobliżu linii kolejowych, metra lub ruchliwych ulic.

• wibroizolacja stropów

Elastyczne przekładki oraz podłogi pływające ograniczają przenoszenie drgań pomiędzy kondygnacjami oraz redukują hałas uderzeniowy.

• wibroizolacja ścian

Ściany oddzielające sale koncertowe i studia nagraniowe często wykonywane są jako konstrukcje niezależne lub podwójne, z zastosowaniem elementów elastycznych ograniczających mostki akustyczne.

• wibroizolacja urządzeń

Wentylatory, centrale klimatyzacyjne, agregaty chłodnicze czy pompy montowane są na specjalnych wibroizolatorach, które zapobiegają przenoszeniu drgań na konstrukcję budynku.

Materiały stosowane w wibroizolacji

Nowoczesne systemy wykorzystują materiały o wysokiej elastyczności oraz zdolności tłumienia drgań.

Najczęściej stosowane są:

• maty elastomerowe,
• pianki poliuretanowe,
• kauczuk syntetyczny,
• elementy gumowe,
• sprężyny stalowe,
• poduszki pneumatyczne,
• korkowo-gumowe przekładki,
• specjalistyczne podkładki wibroizolacyjne.

Dobór materiału zależy od częstotliwości drgań, wielkości obciążenia oraz oczekiwanej skuteczności tłumienia.

Projektowanie wibroizolacji

Projektowanie systemów wibroizolacyjnych powinno rozpocząć się już na etapie koncepcji budynku. Późniejsze wprowadzanie zmian jest znacznie trudniejsze i zwykle wiąże się z wysokimi kosztami.

Proces projektowy obejmuje:

• analizę źródeł drgań

Na początku identyfikuje się wszystkie potencjalne źródła drgań zarówno wewnątrz budynku, jak i w jego otoczeniu.

• pomiary i analizy

W przypadku inwestycji realizowanych w trudnych lokalizacjach wykonuje się pomiary drgań gruntu oraz analizę ich wpływu na projektowany obiekt.

• dobór systemów izolacyjnych

Na podstawie wyników analiz projektanci wybierają odpowiedni rodzaj wibroizolacji oraz materiały zapewniające wymaganą skuteczność.

• integrację z projektem akustycznym

Wibroizolacja musi współpracować z rozwiązaniami dotyczącymi izolacyjności akustycznej, aby nie pogorszyć parametrów akustycznych wnętrza.

• kontrolę wykonania

Nawet najlepiej zaprojektowany system nie będzie skuteczny, jeśli podczas realizacji powstaną mostki sztywne umożliwiające przenoszenie drgań. Dlatego ogromne znaczenie ma właściwy montaż oraz kontrola jakości wykonania.

Najczęściej stosowane rozwiązania

W nowoczesnych obiektach muzycznych często wykorzystuje się:

• podłogi pływające (elementy mocowane za pomocą systemu pióro-wpust),
• ściany niezależne konstrukcyjnie,
• sufity podwieszane na wieszakach wibroizolacyjnych,
• dylatacje oddzielające poszczególne części budynku,
• elastyczne mocowania instalacji,
• wibroizolatory pod urządzeniami technicznymi,
• oddzielone fundamenty dla scen i urządzeń mechanicznych.

Takie rozwiązania pozwalają skutecznie ograniczyć przenoszenie drgań oraz zachować bardzo wysoką jakość akustyczną pomieszczeń.

Korzyści wynikające z zastosowania wibroizolacji

Prawidłowo zaprojektowana i wykonana wibroizolacja przynosi wiele korzyści, takich jak:

• poprawa jakości odsłuchu,
• lepsze warunki nagrywania dźwięku,
• ograniczenie hałasu konstrukcyjnego,
• zwiększenie komfortu artystów i publiczności,
• ochrona czułego sprzętu audio,
• wydłużenie trwałości elementów konstrukcyjnych,
• spełnienie wymagań akustycznych i budowlanych.

W obiektach o najwyższych wymaganiach akustycznych skuteczna izolacja drgań jest jednym z warunków uzyskania odpowiednich parametrów użytkowych.

Fot. akustykaidesign.pl
