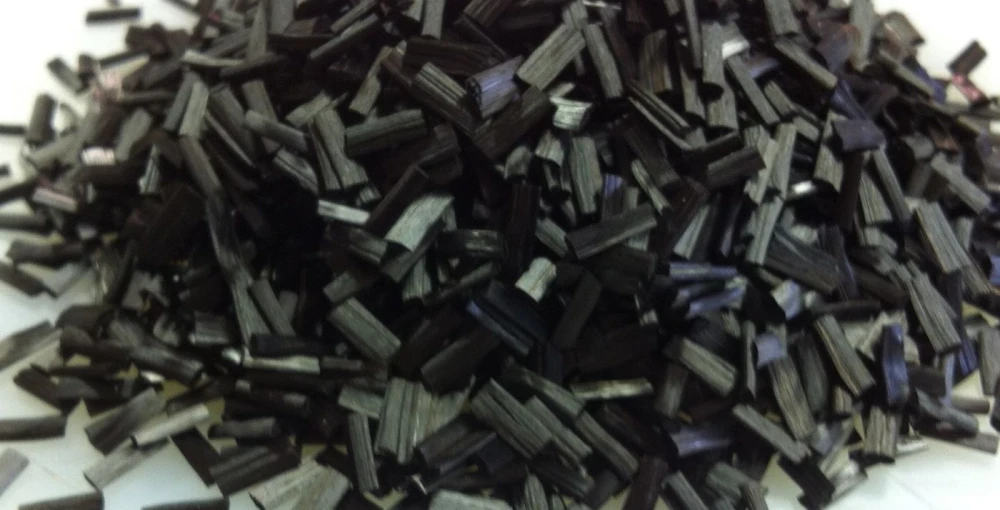

Zastosowanie włókien węglowych w konstrukcjach betonowych

Charakterystyka włókien węglowych

Włókna węglowe to materiał o strukturze krystalicznej zbudowanej głównie z atomów węgla uporządkowanych w formie równoległych włókien o bardzo dużej wytrzymałości na rozciąganie. Materiał ten wyróżnia się wyjątkowo korzystnym stosunkiem wytrzymałości do masy własnej. W porównaniu z tradycyjną stalą konstrukcyjną włókna węglowe mogą osiągać kilkukrotnie wyższą wytrzymałość przy znacznie mniejszym ciężarze.

W budownictwie włókna węglowe najczęściej stosuje się w postaci kompozytów CFRP (Carbon Fiber Reinforced Polymer), czyli materiałów polimerowych wzmacnianych włóknem węglowym. Kompozyt ten powstaje poprzez zatopienie włókien w matrycy żywicy epoksydowej lub innego polimeru, który zapewnia ich odpowiednie zespolenie oraz przenoszenie obciążeń między włóknami a wzmacnianym elementem konstrukcyjnym.

Systemy CFRP są szczególnie cenione w procesach wzmacniania i naprawy konstrukcji żelbetowych. Dzięki bardzo wysokiej wytrzymałości na rozciąganie oraz niewielkiej masie własnej umożliwiają zwiększenie nośności elementów konstrukcyjnych bez istotnego zwiększania ich ciężaru. Ma to kluczowe znaczenie w przypadku modernizacji istniejących budynków, mostów czy obiektów przemysłowych, gdzie zwiększenie masy konstrukcji mogłoby prowadzić do przeciążenia fundamentów lub innych elementów nośnych.

Formy stosowania włókien węglowych w konstrukcjach betonowych

W praktyce inżynierskiej włókna węglowe występują w różnych formach technologicznych, dostosowanych do rodzaju wzmacnianej konstrukcji oraz charakteru działających obciążeń.

Taśmy i lamele węglowe

Jednym z najczęściej stosowanych rozwiązań są taśmy oraz lamele wykonane z włókien węglowych. Elementy te mają postać cienkich pasów kompozytowych o bardzo dużej wytrzymałości na rozciąganie. Montowane są zazwyczaj poprzez przyklejenie do powierzchni elementów betonowych przy użyciu specjalistycznych klejów epoksydowych.

Taśmy węglowe stosuje się przede wszystkim do wzmacniania belek, płyt stropowych oraz konstrukcji mostowych. Instalowane są w strefach rozciąganych elementów żelbetowych, gdzie przejmują część sił rozciągających powstających pod wpływem obciążeń użytkowych. Pozwala to na zwiększenie nośności konstrukcji oraz ograniczenie powstawania zarysowań.

Rozwiązanie to jest szczególnie przydatne w sytuacjach takich jak:

• zmiana funkcji budynku i zwiększenie obciążeń użytkowych,
• konieczność dostosowania obiektu do nowych norm projektowych,
• naprawa elementów uszkodzonych lub osłabionych w wyniku błędów projektowych bądź wykonawczych.

Maty i tkaniny węglowe

Inną formą zastosowania włókien węglowych są maty i tkaniny kompozytowe. W przeciwieństwie do sztywnych lameli mają one formę elastycznych arkuszy, które można łatwo dopasować do geometrii wzmacnianych elementów.

Maty węglowe często stosuje się do wzmacniania słupów, filarów, kominów czy innych elementów o przekroju kołowym lub nieregularnym. W procesie wzmacniania materiał owija się wokół elementu konstrukcyjnego, tworząc swego rodzaju kompozytową opaskę. Tego typu wzmocnienie działa podobnie jak zewnętrzny „bandaż”, który ogranicza odkształcenia poprzeczne elementu oraz zwiększa jego wytrzymałość na ściskanie.

Technologia ta jest szczególnie skuteczna w przypadku konstrukcji narażonych na duże obciążenia osiowe lub oddziaływania dynamiczne, np. w obiektach przemysłowych czy infrastrukturze mostowej.

Siatki węglowe

Siatki z włókien węglowych znajdują zastosowanie głównie w cienkościennych elementach betonowych oraz w konstrukcjach prefabrykowanych. Mogą one pełnić funkcję zbrojenia rozproszonego, które ogranicza powstawanie rys skurczowych i poprawia ogólną trwałość elementów.

W ostatnich latach rozwija się również technologia tzw. betonu tekstylnego (TRC - Textile Reinforced Concrete), w którym tradycyjne stalowe zbrojenie zastępowane jest siatkami z włókien węglowych lub szklanych. Pozwala to na znaczną redukcję grubości elementów betonowych, ponieważ brak podatności na korozję umożliwia ograniczenie wymaganej otuliny betonowej.

Pręty z włókna węglowego

Coraz częściej stosowaną alternatywą dla klasycznego zbrojenia stalowego są pręty wykonane z kompozytów na bazie włókna węglowego. Charakteryzują się one bardzo wysoką odpornością na działanie czynników korozyjnych, dzięki czemu mogą być stosowane w środowiskach szczególnie agresywnych.

Zastosowanie prętów CFRP jest szczególnie korzystne w:

• budownictwie morskim,
• konstrukcjach mostowych narażonych na działanie soli odladzających,
• obiektach przemysłowych o podwyższonej agresywności chemicznej.

Brak korozji zbrojenia znacząco zwiększa trwałość konstrukcji i ogranicza konieczność kosztownych napraw w przyszłości.

Zalety stosowania włókien węglowych w konstrukcjach betonowych

Jednym z najważniejszych atutów włókien węglowych jest ich bardzo wysoka wytrzymałość na rozciąganie, która może być nawet kilkukrotnie większa niż w przypadku stali konstrukcyjnej. Jednocześnie materiał ten charakteryzuje się bardzo małą gęstością, co oznacza znacznie niższą masę przy zachowaniu wysokiej nośności.

Istotną zaletą jest również odporność na korozję. W przeciwieństwie do stali włókno węglowe nie ulega procesowi rdzewienia, dzięki czemu może być stosowane w środowiskach wilgotnych, zasolonych lub chemicznie agresywnych bez konieczności stosowania grubej otuliny betonowej.

Kolejną ważną cechą jest łatwość i szybkość montażu. Elementy z włókna węglowego są lekkie i stosunkowo cienkie, co umożliwia ich instalację bez użycia ciężkiego sprzętu budowlanego. W wielu przypadkach prace wzmacniające można prowadzić bez wyłączania obiektu z użytkowania, co jest szczególnie istotne w przypadku infrastruktury transportowej.

Włókna węglowe charakteryzują się również niskim współczynnikiem rozszerzalności cieplnej, zbliżonym do wartości charakterystycznych dla betonu. Zapewnia to dobrą współpracę obu materiałów w zmiennych warunkach temperaturowych oraz ogranicza ryzyko powstawania dodatkowych naprężeń w konstrukcji.
