Fundamenty na skarpie – zasady projektowania i wykonania

Dodatkowym problemem jest spływ wód opadowych, który może prowadzić do erozji podłoża i jego osłabienia.

Warunki niezbędne do bezpiecznej budowy

Aby budynek na skarpie był bezpieczny, należy przede wszystkim:

• dokładnie rozpoznać warunki gruntowo-wodne,
• ocenić kąt nachylenia i stabilność zbocza,
• uwzględnić obciążenia wynikające z konstrukcji budynku,
• zaplanować system odwodnienia terenu,
• przewidzieć zabezpieczenia przed osuwaniem się gruntu.

Budynek ustawia się zgodnie z kierunkiem nachylenia ławy, a nie według stron świata, ponieważ kluczowe znaczenie ma stabilność posadowienia, a nie zasady dotyczące doświetlenia. Na terenach pochyłych lub przy słabym podłożu najkorzystniejsze jest ustawienie obiektu szerszą krawędzią prostopadle do stoku, co zapewnia największą odporność na parcie gruntu.

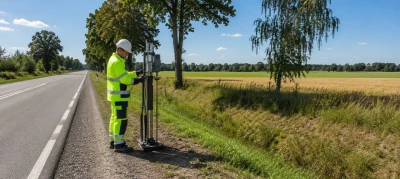

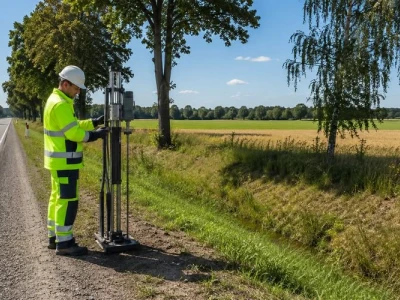

Badania geotechniczne i analiza stateczności skarpy

Podstawą projektowania jest wykonanie badań geotechnicznych, które pozwalają określić nośność gruntu, jego warstwowanie oraz poziom wód gruntowych. Na ich podstawie przeprowadza się analizę stateczności skarpy, która określa ryzyko osunięcia się zbocza pod wpływem obciążeń.

W przypadku stwierdzenia niestabilności konieczne może być zaprojektowanie dodatkowych zabezpieczeń, takich jak:

• mury oporowe,
• palowanie,
• kotwy gruntowe,
• drenaże odciążające.

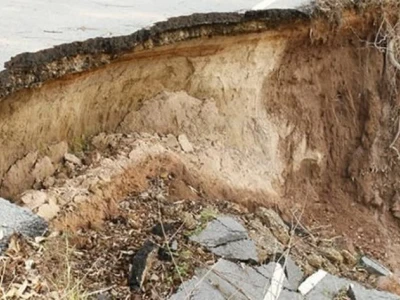

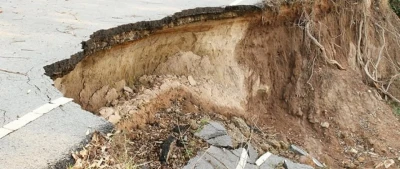

Stabilizacja potencjalnego osuwiska

Jeśli analiza wykaże możliwość osuwania się gruntu, stosuje się różne metody stabilizacji skarpy. Ich celem jest zwiększenie odporności zbocza na przemieszczenia i ograniczenie wpływu wody. Najczęściej wykorzystuje się odwodnienie, zbrojenie gruntu oraz konstrukcje oporowe, które przejmują część obciążeń.

Fundamenty schodkowe

Na skarpach najczęściej stosuje się fundamenty schodkowe, które dostosowują się do zmiennego poziomu terenu. Ławy fundamentowe są wykonywane w formie stopni, dzięki czemu każda część konstrukcji opiera się na stabilnym poziomie gruntu.

Wykop pod fundamenty schodkowe

Sposób wykonywania fundamentów schodkowych jest uzależniony od rodzaju gruntu, na którym są posadowione. Kluczowe znaczenie ma odpowiednie nachylenie skarp wykopu, które powinno zapewniać ich stateczność i zapobiegać osuwaniu się ziemi. W przypadku gruntów piaszczystych kąt ten wynosi zazwyczaj 30–45°, dla glin 50–60°, natomiast w gruntach twardoplastycznych pochodzenia lodowcowego może dochodzić nawet do około 70°.

Wykopy prowadzi się etapowo, zgodnie z ukształtowaniem terenu. Każdy stopień fundamentu wymaga osobnego wykonania wykopu, przy jednoczesnym zachowaniu stabilności skarpy. Istotne jest unikanie nadmiernego rozluźnienia gruntu oraz zabezpieczenie ścian wykopu przed osuwaniem.

Wykop najwygodniej prowadzić od najniższego wyznaczonego poziomu, sukcesywnie wyznaczając długość oraz wysokość kolejnych stopni. Jego szerokość powinna być większa niż projektowane ławy fundamentowe. W miejscach załamań stosuje się pełne deskowanie, które zabezpiecza grunt przed osuwaniem, a często pełni ono później funkcję deskowania traconego, pozostając na stałe w konstrukcji. Na odpowiednio przygotowanym i zabezpieczonym podłożu układa się warstwę chudego betonu, która zapobiega wchłanianiu wody cementowej przez grunt.

Zbrojenie fundamentów schodkowych

Po wykonaniu wykopu przystępuje się do deskowania oraz montażu zbrojenia. Zbrojenie fundamentów schodkowych musi uwzględniać nierównomierne obciążenia wynikające z położenia na zboczu. Odpowiednie rozmieszczenie prętów stalowych zwiększa odporność konstrukcji na siły zginające i przesuwające.

Izolacja i hydroizolacja fundamentów schodkowych

Każdy budynek powinien mieć izolację poziomą na ławach fundamentowych, izolację pionową na ścianach fundamentowych lub piwnicznych oraz izolację poziomą podposadzkową. Wszystkie te warstwy muszą być ze sobą dokładnie i szczelnie połączone.

W przypadku budynków posadowionych na ławach schodkowych, ich nietypowa geometria powoduje występowanie wielu miejsc trudnych do prawidłowego uszczelnienia. Izolacja pionowa ścian fundamentowych o zmiennej, skokowej wysokości musi być precyzyjnie połączona z izolacją poziomą na schodkowych ławach fundamentowych, które zawierają liczne narożniki i załamania.

Taka sytuacja ogranicza wybór materiałów hydroizolacyjnych, wymaga bardzo dokładnego wykonania prac oraz stosowania dodatkowych elementów uszczelniających, co w konsekwencji zwiększa koszty realizacji.

Ściany fundamentowe na ławach schodkowych

Ściany fundamentowe w tego typu konstrukcji opierają się na ławach schodkowych, które zapewniają równomierne przenoszenie obciążeń. Nie różnią się niczym od tradycyjnych. Mogą być monolityczne betonowe lub murowane, na przykład z bloczków betonowych.

Każdy „stopień” fundamentu współpracuje z kolejnym, tworząc stabilny układ dostosowany do nachylenia terenu.

Drenaż fundamentów schodkowych

Niezwykle ważnym elementem jest system drenażowy, którego zadaniem jest odprowadzanie wody z okolic fundamentów. Drenaż ogranicza ryzyko podmywania gruntu i zmniejsza parcie hydrostatyczne na ściany fundamentowe. W praktyce stosuje się rury drenarskie, warstwy filtracyjne oraz studzienki rewizyjne.

***

Fundamenty na skarpie wymagają indywidualnego podejścia projektowego oraz dokładnej analizy warunków gruntowych. Kluczowe znaczenie mają badania geotechniczne, ocena stateczności zbocza oraz odpowiedni dobór technologii posadowienia. Fundamenty schodkowe w połączeniu z właściwą izolacją i drenażem pozwalają bezpiecznie realizować inwestycje nawet na trudnych terenach o dużym nachyleniu.
