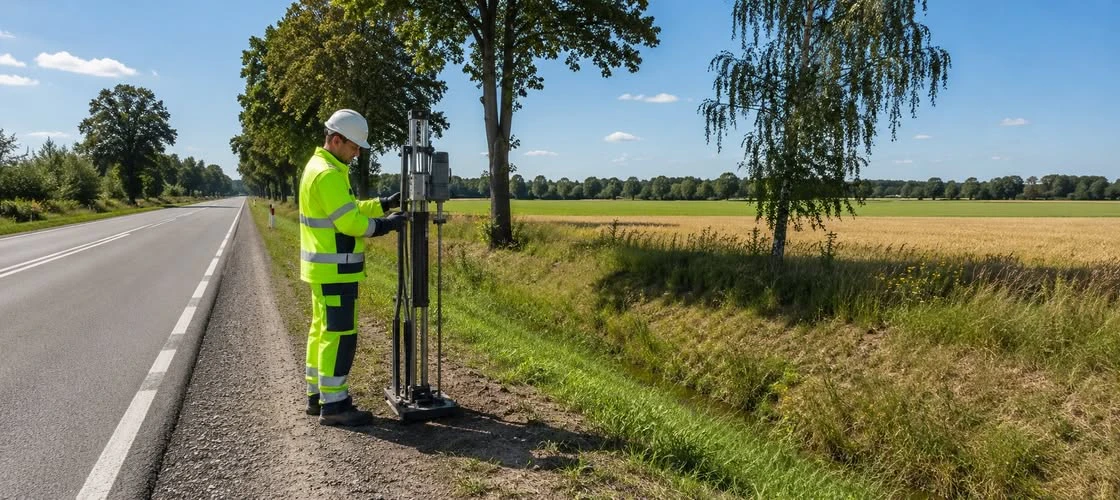

Sondowanie geotechniczne – metoda badania gruntu

Badania sondą są nieodłącznym elementem dokumentacji geotechnicznej oraz geologiczno-inżynierskiej. Pozwalają ocenić nośność gruntu, stopień zagęszczenia piasków, stopień plastyczności gruntów spoistych oraz zidentyfikować warstwy gruntowe występujące w podłożu.

Podczas wykonywania pomiarów rejestrowane są między innymi:

• opór stożka podczas zagłębiania,
• opór na pobocznicy sondy,
• liczba uderzeń potrzebnych do zagłębienia sondy o określoną długość,
• ciśnienie porowe w gruncie,
• głębokość występowania poszczególnych warstw.

Na podstawie uzyskanych wyników możliwe jest określenie parametrów geotechnicznych gruntu, takich jak wytrzymałość na ścinanie, moduł odkształcenia czy stopień zagęszczenia.

Jak przeprowadza się sondowanie geotechniczne?

Przebieg badania zależy od zastosowanej metody, jednak najczęściej obejmuje następujące etapy:

• wyznaczenie punktów badawczych

Lokalizacje sondowań ustala się na podstawie planowanej inwestycji. Punkty rozmieszcza się tak, aby możliwie dokładnie rozpoznać warunki gruntowe na całym obszarze budowy.

• przygotowanie sprzętu

Na miejsce badań dostarczana jest specjalistyczna wiertnica lub urządzenie sondownicze wyposażone w odpowiedni rodzaj sondy.

• wykonanie sondowania

Sonda jest zagłębiana w grunt zgodnie z przyjętą metodyką. W trakcie badania automatycznie lub ręcznie rejestrowane są parametry oporu gruntu.

• analiza wyników

Po zakończeniu prac terenowych dane poddawane są analizie. Geotechnik interpretuje wyniki i określa parametry niezbędne do projektowania fundamentów, nasypów, wykopów czy konstrukcji inżynierskich.

Rodzaje sondowań geotechnicznych

W praktyce stosuje się kilka podstawowych metod sondowania.

Sondowanie statyczne CPT

CPT (Cone Penetration Test) polega na wciskaniu stożka pomiarowego w grunt ze stałą prędkością. Badanie pozwala określić opór stożka oraz opór pobocznicy.

Metoda jest szczególnie skuteczna w gruntach niespoistych i umożliwia bardzo dokładne rozpoznanie profilu geotechnicznego.

Sondowanie statyczne CPTU

Jest rozwinięciem metody CPT. Oprócz standardowych parametrów mierzone jest również ciśnienie porowe wody gruntowej.

Badanie CPTU znajduje zastosowanie zwłaszcza w gruntach spoistych oraz przy analizie warunków hydrogeologicznych.

Sondowanie dynamiczne DPL, DPM, DPH i DPSH

Metody dynamiczne polegają na wbijaniu sondy za pomocą młota o określonej masie. Podstawowym parametrem jest liczba uderzeń potrzebnych do zagłębienia sondy na ustaloną głębokość.

Najczęściej stosowane są:

• DPL – lekkie sondowanie dynamiczne,
• DPM – średnie sondowanie dynamiczne,
• DPH – ciężkie sondowanie dynamiczne,
• DPSH – bardzo ciężkie sondowanie dynamiczne.

Badania te są powszechnie wykorzystywane do oceny zagęszczenia gruntów nasypowych i piaszczystych.

Sondowanie obrotowe

Polega na wkręcaniu sondy w grunt i pomiarze momentu obrotowego potrzebnego do jej zagłębienia. Metoda znajduje zastosowanie przede wszystkim w gruntach spoistych.

Sondowanie dylatometryczne DMT

W badaniu wykorzystuje się specjalną sondę z membraną, która po osiągnięciu odpowiedniej głębokości jest rozszerzana. Na podstawie pomiarów określa się między innymi odkształcalność i wytrzymałość gruntu.

Do czego służy sondowanie geotechniczne?

Sondowania geotechniczne pozwalają uzyskać szczegółowe informacje o podłożu gruntowym. Dzięki nim można:

• określić rodzaj i układ warstw gruntu,
• ocenić nośność podłoża,
• wyznaczyć stopień zagęszczenia gruntów niespoistych,
• określić stopień plastyczności gruntów spoistych,
• zidentyfikować słabe warstwy gruntowe,
• ocenić warunki posadowienia obiektów budowlanych,
• zaprojektować odpowiednie fundamenty,
• kontrolować jakość wykonanych nasypów i zasypek.

Gdzie stosuje się sondowania geotechniczne?

Sondowania geotechniczne są powszechnie wykorzystywane podczas realizacji różnego rodzaju inwestycji budowlanych i infrastrukturalnych. Stosuje się je m.in. przy budowie domów jednorodzinnych i wielorodzinnych, hal przemysłowych, magazynów, dróg, autostrad, mostów, wiaduktów oraz nasypów drogowych i kolejowych.

Badania te wykonuje się również podczas projektowania linii kolejowych, lotnisk, obiektów hydrotechnicznych, a także farm fotowoltaicznych i wiatrowych, gdzie niezbędna jest dokładna ocena warunków gruntowych pod planowaną inwestycję.

Sondowania są również wykorzystywane podczas oceny istniejących obiektów oraz przy planowaniu przebudowy lub rozbudowy infrastruktury.

Zalety sondowań geotechnicznych

Do najważniejszych zalet tej metody należą:

• szybkie uzyskanie dużej ilości danych,
• możliwość badania gruntu na znacznych głębokościach,
• wysoka dokładność pomiarów,
• stosunkowo niski koszt w porównaniu z rozbudowanymi odwiertami,
• możliwość ciągłego rozpoznania profilu gruntowego,
• ograniczenie liczby koniecznych badań laboratoryjnych.
