Badanie gruntu za pomocą płyty VSS

Badanie płytą VSS pozwala określić zdolność gruntu do przenoszenia obciążeń oraz zweryfikować skuteczność wykonanych prac związanych z zagęszczaniem podłoża.

Metoda pozwala określić zachowanie gruntu pod obciążeniem zbliżonym do tego, jakie będzie występowało podczas eksploatacji drogi, parkingu lub fundamentu.

Do czego służy badanie VSS?

Głównym celem badania jest ocena jakości podłoża gruntowego oraz kontrola stopnia jego zagęszczenia. Dzięki uzyskanym wynikom można stwierdzić, czy grunt spełnia wymagania projektowe i nadaje się do dalszych etapów budowy.

Badanie wykorzystuje się do:

• oceny nośności gruntu naturalnego,
• kontroli zagęszczenia nasypów,
• sprawdzania warstw konstrukcyjnych nawierzchni,
• odbioru podbudów drogowych,
• weryfikacji skuteczności stabilizacji gruntu,
• kontroli jakości robót ziemnych.

Gdzie stosuje się płytę VSS?

Badanie płytą VSS jest szeroko wykorzystywane w różnych gałęziach budownictwa, szczególnie tam, gdzie kluczowe znaczenie ma ocena nośności i zagęszczenia podłoża. Stosuje się je podczas budowy dróg, autostrad, dróg ekspresowych, parkingów oraz placów manewrowych, a także przy realizacji lotnisk i infrastruktury kolejowej.

Metoda ta znajduje również zastosowanie w budowie hal przemysłowych, magazynów oraz innych obiektów infrastrukturalnych, gdzie niezbędna jest kontrola jakości podłoża gruntowego.

Badanie VSS jest ponadto powszechnie wykorzystywane przy wykonywaniu nasypów i innych robót ziemnych wymagających potwierdzenia odpowiednich parametrów geotechnicznych gruntu.

Jest to jedno z podstawowych badań odbiorowych wykonywanych przed rozpoczęciem kolejnych etapów budowy nawierzchni.

Na czym polega badanie płytą VSS?

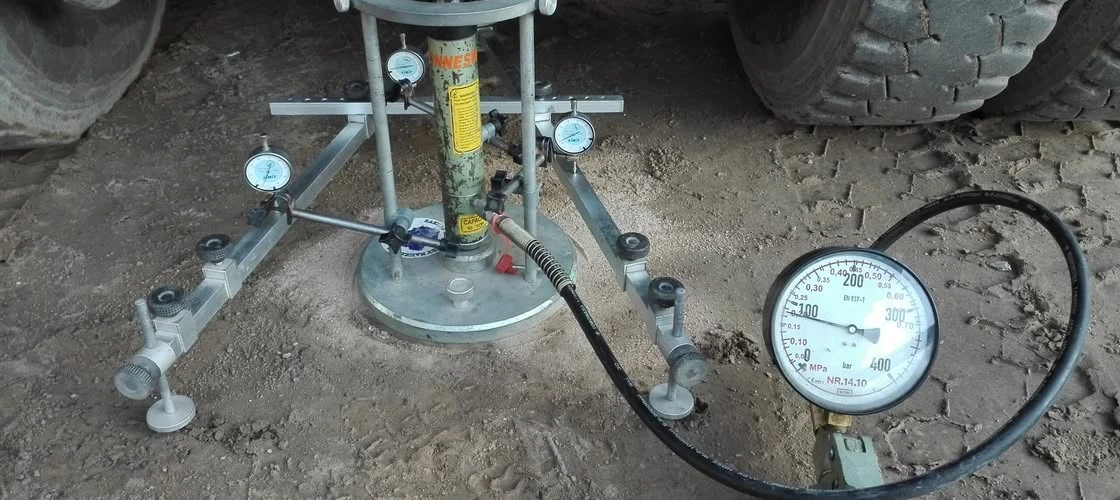

Badanie przeprowadza się przy użyciu stalowej płyty o średnicy najczęściej 300 mm, która układana jest bezpośrednio na badanym podłożu.

Badanie płytą VSS rozpoczyna się od odpowiedniego przygotowania powierzchni gruntu, na której następnie umieszcza się stalową płytę pomiarową. Za pomocą siłownika hydraulicznego na płytę przekazywane jest stopniowo zwiększane obciążenie, a podczas kolejnych etapów pomiaru rejestrowane są osiadania podłoża.

Po zakończeniu pierwszego cyklu obciążania grunt zostaje odciążony, a następnie przeprowadza się drugi cykl pomiarowy. Na podstawie uzyskanych wyników obliczane są moduły odkształcenia gruntu, które pozwalają ocenić jego nośność oraz stopień zagęszczenia.

W praktyce badanie trwa zwykle od kilkudziesięciu minut do około jednej godziny dla pojedynczego punktu pomiarowego.

Jakie wyniki daje badanie?

Najważniejszymi parametrami uzyskiwanymi podczas badania są:

• pierwotny moduł odkształcenia EV1

Parametr ten określa zachowanie gruntu podczas pierwszego obciążenia. W dużym stopniu odzwierciedla naturalny stan podłoża oraz jego zagęszczenie.

Niska wartość EV1 może świadczyć o słabym zagęszczeniu, obecności gruntów słabonośnych, konieczności dalszego wzmacniania podłoża.

• wtórny moduł odkształcenia EV2

EV2 określa zachowanie gruntu podczas ponownego obciążenia po wcześniejszym odciążeniu. Jest najczęściej wykorzystywanym parametrem przy odbiorach robót ziemnych.

Im wyższa wartość EV2, tym większa nośność podłoża.

• wskaźnik odkształcenia I₀

Wskaźnik ten oblicza się jako stosunek:

I₀ = EV2 / EV1

Pozwala on ocenić jakość zagęszczenia gruntu.

Interpretacja wyników

Interpretacja wyników zależy od rodzaju inwestycji oraz wymagań projektowych.

Wysoka wartość EV2 (wysoki wtórny moduł odkształcenia) świadczy o:

• dobrej nośności podłoża,
• odpowiednim zagęszczeniu,
• możliwości kontynuowania robót budowlanych.

Niska wartość EV2 może oznaczać:

• niedostateczne zagęszczenie gruntu,
• obecność gruntów organicznych lub słabonośnych,
• konieczność dogęszczenia lub wymiany podłoża.

Przyjmuje się, że dla prawidłowo zagęszczonych gruntów Wskaźnik odkształcenia I₀ nie powinien przekraczać określonych wartości wskazanych w dokumentacji technicznej lub specyfikacjach inwestora.

Zbyt wysoka wartość I₀ może świadczyć o niedostatecznym zagęszczeniu gruntu.

Zalety badania płytą VSS

Metoda VSS od wielu lat pozostaje jednym z najczęściej stosowanych badań terenowych ze względu na liczne zalety.

Najważniejsze z nich to:

• bezpośrednia ocena rzeczywistej nośności gruntu,
• możliwość wykonywania pomiarów w miejscu realizacji inwestycji,
• wysoka wiarygodność wyników,
• możliwość kontroli jakości robót ziemnych,
• szerokie zastosowanie w budownictwie drogowym i kubaturowym,
• stosunkowo prosta interpretacja wyników,
• możliwość wykrycia niejednorodności podłoża.

Ograniczenia metody

Pomimo wielu zalet badanie VSS posiada również pewne ograniczenia.

Do najważniejszych należą:

• stosunkowo długi czas wykonania pojedynczego pomiaru,
• konieczność użycia ciężkiego sprzętu pomiarowego,
• lokalny charakter badania,
• ograniczona liczba punktów pomiarowych na dużych inwestycjach.

Dlatego w praktyce badanie VSS często uzupełnia się innymi metodami, takimi jak płyta dynamiczna, sondowania geotechniczne czy badania laboratoryjne.
