Badanie gruntu za pomocą płyty dynamicznej

Metoda znajduje szerokie zastosowanie w budownictwie drogowym, kolejowym, przemysłowym oraz kubaturowym. Dzięki mobilności urządzenia i krótkim czasom pomiaru wyniki można uzyskać bezpośrednio na placu budowy.

Co bada się za pomocą płyty dynamicznej?

Badanie służy przede wszystkim do oceny parametrów mechanicznych gruntu związanych z jego zagęszczeniem i sztywnością.

Za pomocą płyty dynamicznej można określić między innymi:

• stopień zagęszczenia warstw nasypowych,
• jakość wykonanych robót ziemnych,
• jednorodność podłoża,
• nośność gruntu,
• przydatność podłoża do dalszych etapów budowy.

Badanie jest szczególnie przydatne przy odbiorach warstw konstrukcyjnych dróg, parkingów, placów manewrowych oraz fundamentów.

W jakim celu wykonuje się badanie?

Podstawowym celem badania jest sprawdzenie czy grunt osiągnął wymagane parametry określone w dokumentacji projektowej lub specyfikacji technicznej.

Badanie wykonuje się najczęściej:

• po zagęszczeniu nasypów budowlanych,
• podczas budowy dróg i parkingów,
• przy wykonywaniu podbudów pod nawierzchnie,
• przed wykonaniem fundamentów,
• podczas odbiorów robót ziemnych,
• przy kontroli jakości zagęszczenia gruntu.

Uzyskane wyniki pozwalają ocenić, czy można przystąpić do kolejnych etapów realizacji inwestycji.

Na czym polega badanie płytą dynamiczną?

Metoda opiera się na analizie reakcji gruntu na krótkotrwałe obciążenie dynamiczne.

Urządzenie do badania składa się zazwyczaj z:

• stalowej płyty pomiarowej,
• prowadnicy,
• obciążnika udarowego,
• czujników pomiarowych,
• elektronicznego rejestratora danych.

Podczas badania obciążnik o określonej masie spada z ustalonej wysokości na płytę opartą na badanym gruncie.

Powstałe uderzenie wywołuje krótkotrwałe obciążenie podłoża, a urządzenie mierzy wielkość oraz czas powstałego odkształcenia.

Na podstawie zarejestrowanych danych specjalistyczne oprogramowanie oblicza parametry charakteryzujące nośność i zagęszczenie gruntu.

Cały pomiar trwa zwykle od kilku do kilkunastu minut.

Jakie wyniki uzyskuje się podczas badania?

Najważniejszym parametrem wyznaczanym podczas badania jest dynamiczny moduł odkształcenia oznaczany symbolem Evd.

Parametr ten określa sztywność podłoża oraz jego zdolność do przenoszenia obciążeń.

Wyniki przedstawiane są najczęściej w jednostkach MN/m² (MPa)

Im wyższa wartość Evd, tym lepsze właściwości nośne badanego gruntu.

Jak interpretować wyniki badania?

Interpretacja wyników zawsze powinna uwzględniać rodzaj inwestycji, rodzaj gruntu oraz wymagania projektowe.

Ogólnie przyjmuje się, że:

Wartość Evd:

• poniżej 15 MPa oznacza grunt słabo zagęszczony
• 15–25 MPa - zagęszczenie umiarkowane
• 25–45 MPa - dobre zagęszczenie
• powyżej 45 MPa - bardzo dobre zagęszczenie i wysoka nośność.

Dla wielu inwestycji drogowych i przemysłowych wymagane wartości Evd wynoszą najczęściej od 25 do 45 MPa lub więcej.

Należy jednak pamiętać, że dokładne wymagania określa projekt budowlany lub dokumentacja geotechniczna.

Gdzie wykorzystuje się badania płytą dynamiczną?

Metoda znajduje zastosowanie w wielu branżach budowlanych.

Najczęściej wykonuje się ją podczas:

• budowy dróg

Kontrola zagęszczenia podłoża gruntowego, warstw mrozoochronnych, podbudów.

• budowy parkingów i placów

Ocena nośności podłoża przed wykonaniem nawierzchni.

• budowy obiektów kubaturowych

Kontrola zagęszczenia gruntów pod fundamenty, płyty fundamentowe, hale przemysłowe, magazyny.

• budowy sieci infrastrukturalnych

Sprawdzenie zagęszczenia zasypek wykopów.

Zalety badania płytą dynamiczną

Popularność tej metody wynika z szeregu istotnych zalet praktycznych, które sprawiają, że jest ona powszechnie wykorzystywana w badaniach geotechnicznych oraz podczas realizacji inwestycji budowlanych. Jednym z najważniejszych atutów jest szybkość wykonania pomiarów – wyniki są dostępne bezpośrednio po zakończeniu badania, co umożliwia natychmiastową ocenę stanu podłoża i podejmowanie dalszych decyzji projektowych lub wykonawczych.

Istotną korzyścią jest również mobilność wykorzystywanego sprzętu, który można łatwo transportować pomiędzy kolejnymi punktami pomiarowymi, nawet na rozległych terenach budowy. Metoda ta charakteryzuje się ponadto stosunkowo niskimi kosztami realizacji badań w porównaniu z bardziej zaawansowanymi i czasochłonnymi technikami geotechnicznymi, co czyni ją atrakcyjnym rozwiązaniem pod względem ekonomicznym.

Dodatkowo umożliwia przeprowadzenie dużej liczby pomiarów w krótkim czasie, dzięki czemu możliwe jest uzyskanie reprezentatywnej oceny warunków gruntowych na całym analizowanym obszarze.

Ważną cechą tej metody jest także jej nieniszczący charakter – wykonywane pomiary nie powodują trwałych uszkodzeń ani zmian w strukturze badanego podłoża, co pozwala na zachowanie jego naturalnych właściwości i umożliwia prowadzenie dalszych analiz w tym samym miejscu.

Wady badania płytą dynamiczną

Pomimo licznych zalet opisywana metoda badawcza nie jest pozbawiona ograniczeń, które należy uwzględniać podczas planowania i interpretacji pomiarów. Jednym z podstawowych mankamentów jest ograniczony zasięg oddziaływania badania, ponieważ pozwala ono na ocenę jedynie stosunkowo płytkiej warstwy gruntu, co może nie dostarczać pełnych informacji o warunkach geotechnicznych występujących na większych głębokościach.

Należy również podkreślić, że dokładność uzyskiwanych wyników jest mniejsza niż w przypadku specjalistycznych badań laboratoryjnych lub bardziej zaawansowanych metod terenowych. Z tego względu rezultaty pomiarów mają przede wszystkim charakter orientacyjny i kontrolny, a ich stosowanie nie może całkowicie zastąpić kompleksowych badań geotechnicznych wymaganych przy projektowaniu konstrukcji.

Dodatkowym ograniczeniem jest duża wrażliwość metody na lokalne warunki terenowe. Na końcowe wyniki mogą wpływać między innymi zmiany wilgotności gruntu, obecność kamieni lub innych przeszkód w podłożu, a także jego niejednorodna budowa, która może prowadzić do znacznych różnic pomiędzy sąsiadującymi punktami pomiarowymi. Z tego względu szczególnie istotne jest odpowiednie przygotowanie badań oraz uwzględnienie specyfiki badanego terenu.

Ważnym aspektem jest również konieczność prawidłowej interpretacji otrzymanych rezultatów. Analiza wyników wymaga wiedzy i doświadczenia z zakresu geotechniki, ponieważ niewłaściwa ocena danych może prowadzić do błędnych wniosków dotyczących nośności lub stanu podłoża. Dlatego uzyskane wyniki powinny być zawsze rozpatrywane w szerszym kontekście warunków gruntowych i, w razie potrzeby, uzupełniane dodatkowymi badaniami.

Płyta dynamiczna a płyta VSS – najważniejsze różnice

Badanie płytą dynamiczną jest często porównywane z badaniem płytą statyczną VSS.

Płyta dynamiczna:

• jest szybsza,
• wymaga mniej sprzętu,
• umożliwia wykonanie większej liczby pomiarów,
• daje wyniki natychmiast po badaniu.

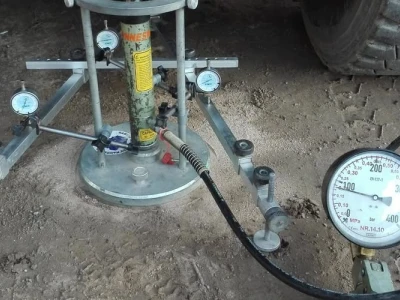

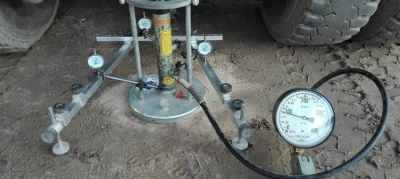

Płyta VSS:

• zapewnia bardziej szczegółową ocenę odkształcalności podłoża,
• pozwala wyznaczyć moduły odkształcenia Ev1 i Ev2,
• jest uznawana za metodę referencyjną przy odbiorach wielu inwestycji drogowych.

W praktyce płyta dynamiczna często wykorzystywana jest do bieżącej kontroli jakości robót, natomiast płyta VSS do odbiorów końcowych i badań referencyjnych.

Podsumowując, badanie gruntu płytą dynamiczną jest szybką i skuteczną metodą oceny zagęszczenia oraz nośności podłoża gruntowego. Dzięki możliwości natychmiastowego uzyskania wyników stanowi jedno z podstawowych narzędzi kontroli jakości robót ziemnych i drogowych.
