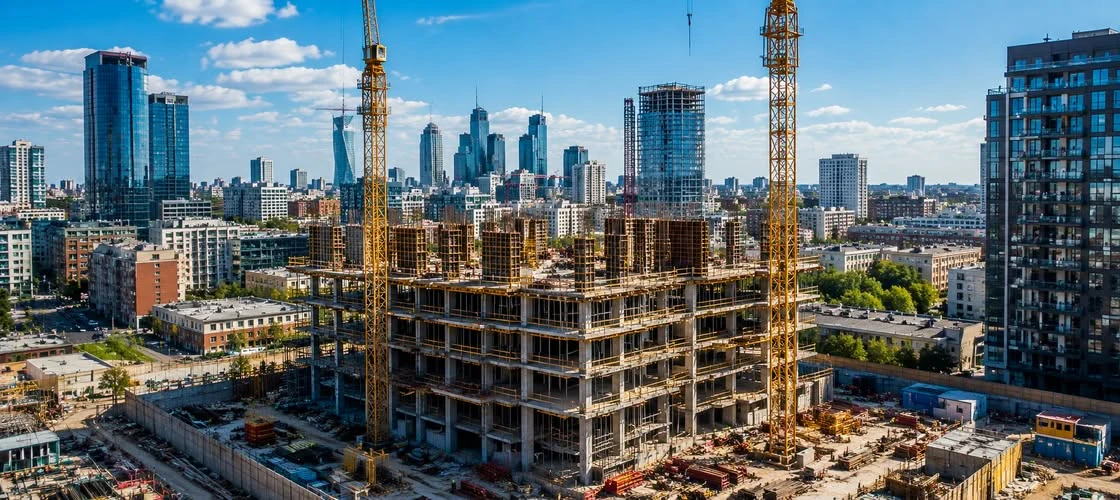

Trzecia kategoria geotechniczna

Szczególne znaczenie ma trzecia kategoria geotechniczna, obejmująca obiekty o najwyższym stopniu skomplikowania konstrukcyjnego lub realizowane w trudnych warunkach gruntowych. Wymaga ona najbardziej szczegółowego rozpoznania podłoża oraz opracowania zaawansowanej dokumentacji geotechnicznej.

Co to są kategorie geotechniczne?

Kategorie geotechniczne stanowią klasyfikację obiektów budowlanych pod względem stopnia skomplikowania zagadnień geotechnicznych związanych z ich posadowieniem i oddziaływaniem na podłoże gruntowe. W polskim systemie prawnym wyróżnia się trzy kategorie geotechniczne:

Pierwsza kategoria geotechniczna

Obejmuje niewielkie i proste obiekty budowlane posadowione w prostych warunkach gruntowych. Są to między innymi niewielkie budynki gospodarcze, małe budynki jednorodzinne czy obiekty o niewielkim wpływie na podłoże.

Druga kategoria geotechniczna

Dotyczy większości typowych obiektów budowlanych, takich jak budynki mieszkalne wielorodzinne, obiekty usługowe czy przemysłowe realizowane w standardowych warunkach gruntowych.

Trzecia kategoria geotechniczna

Obejmuje obiekty o szczególnym znaczeniu, skomplikowane konstrukcyjnie lub realizowane w złożonych warunkach geologicznych i geotechnicznych. Wymaga przeprowadzenia szczegółowych badań geologicznych oraz zaawansowanych analiz projektowych.

Co oznacza trzecia kategoria geotechniczna?

Trzecia kategoria geotechniczna jest najwyższą kategorią stosowaną w budownictwie. Oznacza, że projektowany obiekt lub warunki jego posadowienia stwarzają zwiększone ryzyko geotechniczne i wymagają indywidualnego podejścia projektowego.

Zakwalifikowanie inwestycji do tej kategorii oznacza konieczność:

• wykonania szczegółowych badań geotechnicznych i geologicznych,
• przeprowadzenia zaawansowanych analiz obliczeniowych,
• opracowania dokumentacji geologiczno-inżynierskiej,
• prowadzenia monitoringu geotechnicznego podczas realizacji inwestycji,
• bieżącej kontroli zachowania podłoża i konstrukcji.

W praktyce oznacza to znacznie większy zakres prac projektowych oraz wyższe koszty przygotowania inwestycji.

Jakie obiekty należą do trzeciej kategorii geotechnicznej?

Do trzeciej kategorii geotechnicznej zalicza się przede wszystkim obiekty o dużym znaczeniu społecznym, gospodarczym lub technicznym oraz inwestycje realizowane w trudnych warunkach gruntowych.

Przykładowe obiekty to:

• wieżowce i wysokościowce,
• budynki o nietypowej konstrukcji,
• obiekty energetyczne,
• elektrownie,
• rafinerie,
• duże zakłady przemysłowe,
• mosty o dużych rozpiętościach,
• tunele,
• zapory wodne,
• porty morskie,
• konstrukcje hydrotechniczne,
• obiekty realizowane metodą głębokich wykopów,
• inwestycje zlokalizowane na terenach osuwiskowych,
• obiekty posadowione na gruntach słabonośnych wymagających specjalnych metod wzmacniania podłoża.

Do tej kategorii mogą zostać również zaliczone inwestycje modernizacyjne lub przebudowy istniejących obiektów, jeżeli ich realizacja wiąże się z istotnym ryzykiem geotechnicznym.

Stopień skomplikowania warunków gruntowych a trzecia kategoria geotechniczna

Przy określaniu kategorii geotechnicznej bierze się pod uwagę nie tylko sam obiekt, ale również warunki gruntowo-wodne występujące na działce.

Wyróżnia się:

• proste warunki gruntowe,
• złożone warunki gruntowe,
• skomplikowane warunki gruntowe.

Im wyższy stopień skomplikowania podłoża, tym większe wymagania dotyczące badań geotechnicznych i dokumentacji projektowej.

Nawet obiekt o stosunkowo standardowej konstrukcji może zostać zakwalifikowany do trzeciej kategorii geotechnicznej, jeśli znajduje się na terenie o skomplikowanych warunkach geologicznych.

Co oznaczają skomplikowane warunki gruntowe?

Skomplikowane warunki gruntowe występują wtedy, gdy podłoże charakteryzuje się znaczną niejednorodnością lub występują zjawiska mogące negatywnie wpływać na bezpieczeństwo konstrukcji.

Do najczęściej spotykanych przykładów należą:

• tereny osuwiskowe,
• obszary krasowe,
• grunty zapadowe,
• grunty ekspansywne,
• torfy i namuły organiczne,
• grunty antropogeniczne o niekontrolowanym pochodzeniu,
• wysoki poziom wód gruntowych,
• tereny górnicze,
• obszary zagrożone deformacjami powierzchni,
• występowanie skomplikowanych warunków hydrogeologicznych.

W takich przypadkach konieczne jest dokładne rozpoznanie podłoża, często obejmujące wiercenia o dużej głębokości, sondowania terenowe, badania laboratoryjne oraz modelowanie geotechniczne.

Jakie dokumenty są wymagane dla trzeciej kategorii geotechnicznej?

Zakres wymaganej dokumentacji jest znacznie szerszy niż w przypadku pierwszej i drugiej kategorii geotechnicznej.

Najczęściej wymagane są:

• opinia geotechniczna

Stanowi podstawowy dokument określający warunki gruntowo-wodne oraz wstępną ocenę możliwości posadowienia obiektu.

• dokumentacja badań podłoża gruntowego

Zawiera wyniki wierceń, sondowań, badań laboratoryjnych oraz interpretację parametrów geotechnicznych.

• projekt geotechniczny

Przedstawia sposób posadowienia obiektu, rozwiązania zabezpieczeń wykopów, odwodnienia oraz oddziaływanie konstrukcji na podłoże.

• dokumentacja geologiczno-inżynierska

Jest obowiązkowa dla obiektów trzeciej kategorii geotechnicznej. Obejmuje szczegółową analizę budowy geologicznej terenu oraz ocenę warunków geologiczno-inżynierskich.

• dokumentacja hydrogeologiczna

Może być wymagana, gdy inwestycja wpływa na wody podziemne lub jest realizowana w skomplikowanych warunkach wodnych.

Czy wymagane są dodatkowe ekspertyzy?

W wielu przypadkach sama dokumentacja geotechniczna nie jest wystarczająca.

Mogą być konieczne dodatkowe opracowania, takie jak:

• ekspertyza geotechniczna,
• ekspertyza geologiczno-inżynierska,
• analiza stateczności skarp i zboczy,
• modelowanie numeryczne podłoża,
• ekspertyza wpływu inwestycji na sąsiednie budynki,
• monitoring geotechniczny,
• analiza wpływu odwodnienia na otoczenie,
• ekspertyza dotycząca zagrożeń osuwiskowych.

Zakres wymaganych opracowań ustala projektant oraz geotechnik na podstawie charakteru inwestycji i warunków lokalnych.

Trzecia kategoria geotechniczna z prawnego punktu widzenia

Podstawą prawną określania kategorii geotechnicznych jest przede wszystkim:

• Prawo budowlane,
• Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie ustalania geotechnicznych warunków posadawiania obiektów budowlanych,
• normy serii Eurokod 7 dotyczące projektowania geotechnicznego.

Przepisy nakładają na projektanta obowiązek ustalenia kategorii geotechnicznej obiektu. Klasyfikacja ta musi zostać dokonana na podstawie rodzaju inwestycji, jej wpływu na otoczenie oraz warunków gruntowo-wodnych.

Dla obiektów zaliczonych do trzeciej kategorii geotechnicznej obowiązkowe jest sporządzenie dokumentacji geologiczno-inżynierskiej oraz przeprowadzenie szczegółowego rozpoznania podłoża. Brak odpowiedniej dokumentacji może skutkować problemami podczas procedury uzyskiwania pozwolenia na budowę oraz odpowiedzialnością projektanta za nieprawidłowe określenie warunków posadowienia.
