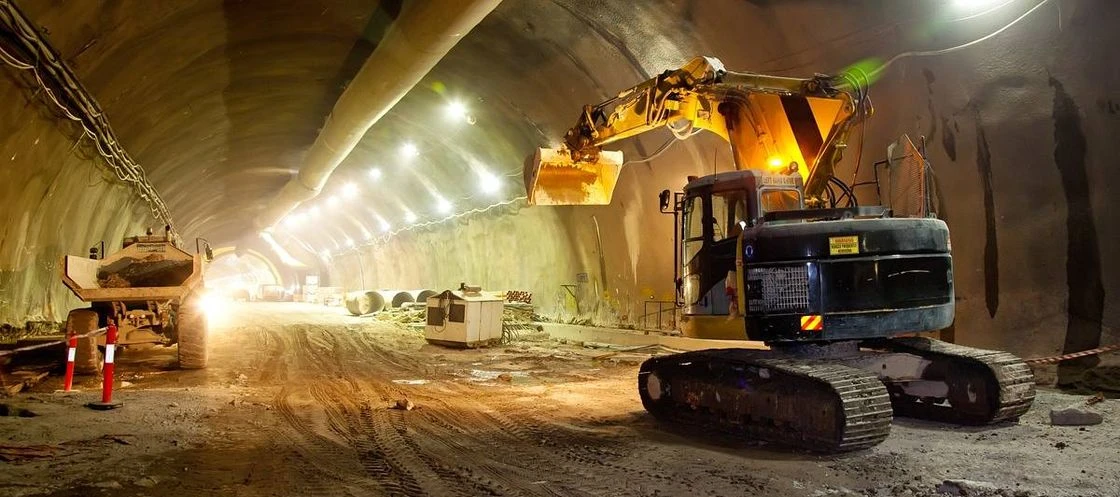

Geomonitoring przy budowie tuneli – bezpieczeństwo inwestycji podziemnych

Geomonitoring pozwala na wczesne wykrycie niepożądanych zjawisk, ocenę bezpieczeństwa konstrukcji oraz szybkie reagowanie na ewentualne zagrożenia. W praktyce stanowi on integralną część nowoczesnego zarządzania ryzykiem w budownictwie podziemnym.

Dlaczego monitoring jest niezbędny przy budowie tuneli

Realizacja tuneli – zarówno drogowych, kolejowych, jak i metra – wiąże się z ingerencją w naturalną strukturę gruntu. W trakcie drążenia dochodzi do zmiany warunków geotechnicznych, co może prowadzić do:

• osiadania powierzchni terenu,
• przemieszczeń gruntu wokół tunelu,
• odkształceń konstrukcji obudowy,
• wpływu na sąsiednie budynki, drogi lub instalacje podziemne.

W środowisku miejskim skutki takich zjawisk mogą być szczególnie poważne. Nawet niewielkie przemieszczenia gruntu mogą doprowadzić do uszkodzeń budynków, pęknięć w konstrukcjach lub awarii infrastruktury technicznej.

Geomonitoring pozwala na ciągłą kontrolę tych procesów. Dane zbierane podczas pomiarów umożliwiają inżynierom ocenę, czy rzeczywiste zachowanie gruntu jest zgodne z przyjętymi założeniami projektowymi.

Etapy geomonitoringu w inwestycjach tunelowych

Monitoring geotechniczny nie ogranicza się wyłącznie do okresu budowy. W praktyce obejmuje on kilka etapów realizacji inwestycji.

Monitoring przed rozpoczęciem budowy

Pierwszym etapem jest tzw. monitoring zerowy (referencyjny). Polega on na wykonaniu pomiarów wyjściowych przed rozpoczęciem robót. Umożliwia to określenie:

• początkowego stanu konstrukcji i obiektów w otoczeniu,
• naturalnych przemieszczeń gruntu,
• istniejących spękań czy odkształceń budynków.

Dane te stanowią punkt odniesienia dla późniejszych pomiarów prowadzonych w trakcie drążenia tunelu.

Monitoring w trakcie budowy

Najintensywniejszy etap obserwacji przypada na okres prowadzenia robót. Pomiary wykonywane są w sposób regularny, często w trybie ciągłym. Celem jest kontrola:

• przemieszczeń gruntu,
• odkształceń konstrukcji tunelu,
• osiadań powierzchni terenu,
• wpływu robót na pobliskie budynki i infrastrukturę.

W przypadku przekroczenia ustalonych progów alarmowych możliwe jest natychmiastowe wstrzymanie robót lub zmiana technologii wykonywania prac.

Monitoring po zakończeniu budowy

Po zakończeniu drążenia tunelu monitoring bywa kontynuowany przez pewien czas. Pozwala to potwierdzić stabilność konstrukcji oraz ocenić, czy grunt osiągnął stan równowagi po zakończeniu robót.

Metody stosowane w geomonitoringu tuneli

Współczesny monitoring geotechniczny wykorzystuje szeroki wachlarz metod pomiarowych. W zależności od warunków inwestycji stosuje się zarówno klasyczne techniki geodezyjne, jak i zaawansowane systemy automatyczne.

Monitoring geodezyjny

Jedną z podstawowych metod jest monitoring geodezyjny, polegający na pomiarze przemieszczeń punktów kontrolnych zlokalizowanych na powierzchni terenu lub na obiektach budowlanych.

Najczęściej wykorzystuje się:

• tachimetry elektroniczne,
• niwelację precyzyjną,
• skaning laserowy,
• systemy GNSS.

Dzięki nim możliwe jest bardzo dokładne określenie osiadań terenu oraz przemieszczeń konstrukcji.

Monitoring geotechniczny

Drugą ważną grupę stanowią pomiary geotechniczne wykonywane bezpośrednio w gruncie lub w konstrukcji tunelu. Stosuje się tu m.in.:

• inklinometry do pomiaru przemieszczeń poziomych,
• piezometry do kontroli ciśnienia wody gruntowej,
• ekstensometry mierzące deformacje gruntu,
• tensometry monitorujące naprężenia w konstrukcji.

Pozwalają one ocenić, w jaki sposób zmieniają się warunki geotechniczne w trakcie realizacji inwestycji.

Monitoring budynków i infrastruktury

W obszarach zurbanizowanych szczególnie ważne jest monitorowanie obiektów znajdujących się w sąsiedztwie tunelu. W tym celu stosuje się:

• czujniki spękań,
• repery osiadań,
• czujniki przechyłów,
• systemy pomiaru drgań.

Dzięki temu możliwe jest szybkie wykrycie nawet niewielkich zmian w konstrukcji budynków.

Automatyczne systemy monitoringu

W ostatnich latach coraz większą rolę odgrywają automatyczne systemy geomonitoringu. Wykorzystują one sieć czujników połączonych z centralnym systemem zbierania danych.

Ich główne zalety to:

• możliwość prowadzenia pomiarów w trybie ciągłym,
• natychmiastowe przesyłanie danych do systemu analitycznego,
• automatyczne generowanie alarmów w przypadku przekroczenia dopuszczalnych wartości.

Takie rozwiązania znacząco zwiększają bezpieczeństwo inwestycji, ponieważ pozwalają reagować praktycznie w czasie rzeczywistym.

Znaczenie geomonitoringu w środowisku miejskim

Budowa tuneli w miastach wiąże się z dodatkowymi wyzwaniami. Pod powierzchnią znajdują się liczne instalacje techniczne – sieci wodociągowe, gazowe, energetyczne czy telekomunikacyjne. Ponadto w bezpośrednim sąsiedztwie tuneli często stoją budynki o dużej wartości historycznej.

W takich warunkach monitoring pełni szczególnie istotną rolę. Pozwala na:

• kontrolę wpływu robót na istniejącą zabudowę,
• minimalizację ryzyka uszkodzeń budynków,
• bieżącą ocenę bezpieczeństwa infrastruktury podziemnej.

Dzięki temu możliwe jest prowadzenie skomplikowanych inwestycji nawet w centrach dużych miast.

Analiza danych i zarządzanie ryzykiem

Sam pomiar nie jest celem monitoringu – kluczowa jest interpretacja danych. Wyniki analizowane są przez zespoły inżynierów geotechników i geodetów, którzy porównują je z wartościami projektowymi oraz progami bezpieczeństwa.

W przypadku stwierdzenia niepokojących zmian podejmowane są działania korygujące, takie jak:

• zmiana parametrów drążenia tunelu,
• wzmocnienie obudowy,
• iniekcja wzmacniająca grunt,
• modyfikacja technologii robót.

Takie podejście pozwala ograniczyć ryzyko poważnych awarii i zapewnić stabilność konstrukcji.

Przyszłość geomonitoringu w budownictwie podziemnym

Rozwój technologii cyfrowych znacząco zmienia sposób prowadzenia monitoringu. Coraz częściej wykorzystywane są:

• systemy analizy danych w czasie rzeczywistym,
• modele BIM zintegrowane z monitoringiem,
• sztuczna inteligencja wspierająca analizę pomiarów,
• zdalne platformy zarządzania inwestycją.

Dzięki temu geomonitoring staje się nie tylko narzędziem kontroli, ale także elementem inteligentnego zarządzania procesem budowy.
