Mostki termiczne – miejsca trudne do zaizolowania metodą ETICS

Mostek termiczny nie zawsze oznacza więc „brak styropianu”. Może powstać również tam, gdzie izolacja formalnie występuje, ale jej warstwa jest przerwana, zbyt cienka, źle połączona z inną przegrodą albo przebita materiałem o wysokiej przewodności cieplnej.

W praktyce wyróżnia się przede wszystkim:

• mostki materiałowe – powstające na styku materiałów o różnych właściwościach cieplnych, np. w miejscu przejścia żelbetowego wieńca, słupa czy balkonu przez warstwę izolacji;
• mostki geometryczne – wynikające z kształtu przegrody, np. w narożnikach budynku;
• mostki liniowe – występujące wzdłuż określonej linii, np. na styku ściany ze stropem;
• mostki punktowe – występujące lokalnie, np. przy niektórych mocowaniach lub elementach stalowych.

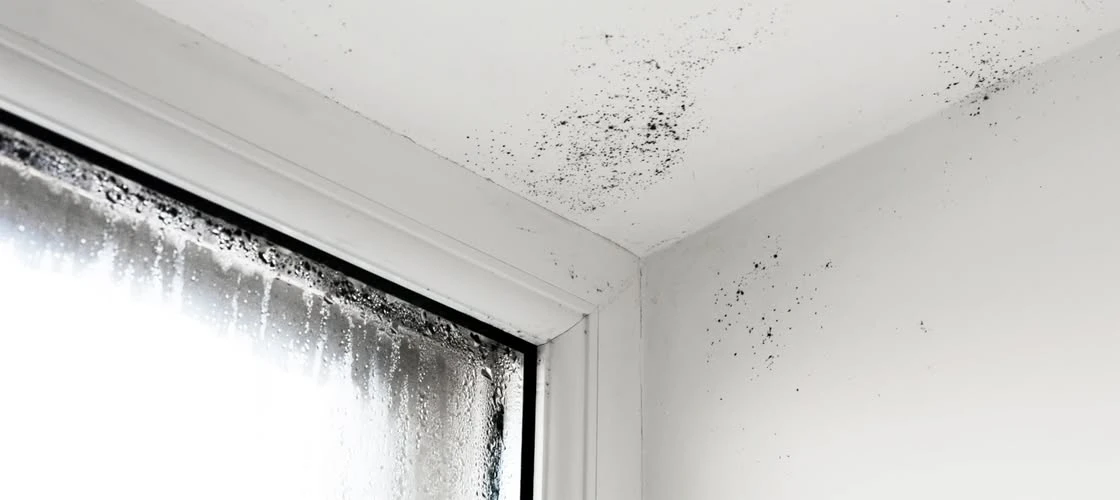

Ich konsekwencją są nie tylko zwiększone straty energii. Obniżenie temperatury powierzchni wewnętrznej może sprzyjać kondensacji pary wodnej, zawilgoceniu i rozwojowi pleśni, szczególnie w miejscach o dużym wpływie mostka.

Dlaczego mostki termiczne powstają mimo zastosowania ETICS?

Podstawową zasadą prawidłowego ocieplenia jest ciągłość warstwy izolacji termicznej. W systemie ETICS łatwo uzyskać ją na płaskiej powierzchni ściany. Problem zaczyna się natomiast tam, gdzie elewacja spotyka się z innym elementem budynku.

Typowe przyczyny powstawania mostków to:

• przerwanie warstwy izolacji, np. przez płytę balkonową;
• zmniejszenie grubości izolacji, np. w ościeżach;
• zastosowanie materiału o wysokiej przewodności cieplnej, np. żelbetu lub stali;
• nieszczelne połączenie różnych warstw i elementów;
• nieprawidłowe docięcie płyt izolacyjnych;
• pozostawienie szczelin między płytami lub elementami izolacji;
• nieprawidłowe rozmieszczenie łączników mechanicznych;
• brak odpowiednich profili i taśm uszczelniających przy oknach, drzwiach, dylatacjach czy połączeniach z dachem;
• brak indywidualnego rozwiązania projektowego dla trudnego detalu.

Dlatego dobre ocieplenie nie polega wyłącznie na dobraniu odpowiedniej grubości styropianu lub wełny. Szczególnie ważne jest opracowanie i wykonanie detali połączeń. Wytyczne dotyczące ETICS zwracają uwagę m.in. na połączenia z oknami i drzwiami, attykami, dachami oraz elementami przechodzącymi przez warstwę ocieplenia.

Najtrudniejsze miejsca w ociepleniu ETICS

Dolna krawędź ściany

Dolna krawędź systemu ETICS jest szczególnie narażona na działanie wody, zabrudzenia, uszkodzenia mechaniczne oraz kontakt z gruntem lub strefą rozbryzgu wody.

Problem może pojawić się już na etapie wykonania listwy startowej. Jeżeli jest ona nierówna, źle zamocowana lub znajduje się w niewłaściwym miejscu, może powodować problemy z prawidłowym ułożeniem pierwszego rzędu płyt.

Ważne jest, aby:

• prawidłowo wyznaczyć poziom rozpoczęcia ocieplenia;
• zapewnić stabilne podparcie płyt;
• zastosować rozwiązanie kompatybilne z konkretnym systemem ETICS;
• zabezpieczyć dolną krawędź przed wodą;
• nie pozostawiać odkrytych fragmentów izolacji.

Szczególnej uwagi wymaga miejsce przejścia między izolacją ściany a izolacją fundamentu i cokołu.

Cokół

Cokół jest jednym z najbardziej wymagających fragmentów elewacji. Jest jednocześnie narażony na działanie wilgoci, wody opadowej i rozbryzgowej oraz uszkodzenia mechaniczne.

W tej strefie należy stosować rozwiązania przewidziane przez producenta systemu, często z wykorzystaniem materiałów o małej nasiąkliwości, np. płyt XPS w odpowiednio zaprojektowanych strefach. Nie należy jednak traktować XPS jako uniwersalnego zamiennika dowolnej izolacji – materiał i sposób wykonania powinny wynikać z projektu oraz kompletnego systemu.

Szczególnie istotne jest płynne połączenie ściana - cokół - fundament - izolacja podziemna.

Jeżeli warstwa izolacyjna zostanie przerwana na wysokości cokołu, ciepło może być odprowadzane przez zimniejsze fragmenty ściany i fundamentu.

Narożniki ścian

Narożnik zewnętrzny jest klasycznym przykładem mostka geometrycznego. Wynika to z różnicy między powierzchnią wewnętrzną i zewnętrzną przegrody oraz z koncentracji przepływu ciepła w obszarze naroża.

Wykonując ETICS, należy zadbać o:

• prawidłowe przewiązanie płyt w narożniku;
• brak krzyżowania się spoin płyt;
• dokładne docięcie materiału;
• prawidłowe wykonanie warstwy zbrojącej;
• zastosowanie systemowych profili narożnikowych;
• dodatkowe zabezpieczenie miejsc szczególnie narażonych na uszkodzenia.

Nie powinno się tworzyć przypadkowych szczelin w narożnikach ani „wypełniać” większych niedokładności klejem.

Styk ściany z dachem

Połączenie ściany z dachem należy do miejsc, w których łatwo przerwać ciągłość izolacji.

W przypadku dachu stromego szczególnej uwagi wymaga połączenie ocieplenia ściany z izolacją połaci lub konstrukcją dachu. W przypadku dachu płaskiego dochodzi natomiast problem połączenia ściany z warstwami stropodachu i attyką.

Należy dążyć do tego, aby izolacja ściany oraz izolacja dachu tworzyły możliwie ciągłą warstwę cieplną.

W miejscu połączenia nie powinno być przypadkowych pustek. W przypadku bezpośrednich połączeń z dachem zaleca się ograniczanie pustych przestrzeni oraz stosowanie odpowiednich, trwale elastycznych uszczelnień.

Ściany attykowe

Attyka jest szczególnie interesującym przypadkiem, ponieważ łączy w sobie mostek geometryczny i materiałowy.

Ściana attykowa znajduje się na styku ściany zewnętrznej i stropodachu, a jej konstrukcja może tworzyć drogę intensywnego przepływu ciepła. Dodatkowo narożnik zewnętrzny zwiększa wpływ geometryczny.

Dlatego ocieplenie powinno obejmować odpowiednio:

• ścianę attykową
• jej boki
• część wewnętrzną
• połączenie z izolacją stropodachu
• połączenie z izolacją elewacji.

Kluczowe jest również rozwiązanie hydroizolacyjne. Samo „owinięcie attyki styropianem” nie rozwiązuje problemu, jeżeli izolacja termiczna i przeciwwodna nie tworzą poprawnie zaprojektowanego układu.

Otwory okienne i drzwiowe

Okna i drzwi należą do najbardziej wymagających detali ETICS. Wokół otworu występują jednocześnie: nadproże, ościeża boczne, parapet, rama okienna lub drzwiowa, łączniki, warstwa izolacyjna, warstwa zbrojąca, uszczelnienie połączenia.

Szczególną uwagę trzeba zwrócić na ościeża. Jeżeli izolacja elewacji kończy się daleko od ramy, powstaje zimniejsza strefa. Dlatego izolację należy odpowiednio wprowadzić w ościeże, zachowując rozwiązanie przewidziane dla danego systemu i stolarki.

Równie ważny jest parapet. Przestrzeń pod parapetem powinna być odpowiednio zaizolowana i zabezpieczona przed wodą.

Nie można również zapominać o narożach otworów. W tych miejscach warstwa zbrojąca jest szczególnie narażona na powstawanie rys, dlatego stosuje się dodatkowe wzmocnienia zgodne z systemem.

Daszki nad wejściami

Daszek może być niewielkim elementem architektonicznym, ale jego mocowanie może tworzyć punktowy lub liniowy mostek termiczny.

Problem pojawia się przede wszystkim wtedy, gdy stalowa lub żelbetowa konstrukcja daszku przechodzi przez ciągłą warstwę izolacji.

Warto więc już na etapie projektu rozważyć:

• mocowanie znajdujące się poza główną warstwą izolacji;
• elementy mocujące o ograniczonej przewodności cieplnej;
• systemowe rozwiązania ograniczające mostek;
• odpowiednie zaizolowanie miejsca przejścia;
• szczelne połączenie daszku z elewacją.

Współczesne rozwiązania ograniczające mostki przy zadaszeniach obejmują m.in. niskoprzewodzące wsporniki i specjalne elementy termiczne.

Dylatacje

Dylatacja konstrukcyjna budynku nie może zostać po prostu przykryta ciągłą warstwą ETICS. Jeżeli budynek ma pracować w miejscu dylatacji, możliwość tych ruchów musi zostać zachowana również w warstwie ocieplenia.

Dlatego dylatację należy przenieść przez system ETICS za pomocą odpowiedniego rozwiązania systemowego.

Ma to podwójne znaczenie:

• zapobiega powstawaniu przypadkowych pęknięć;
• pozwala zachować ciągłość i szczelność systemu w miejscu kontrolowanego ruchu konstrukcji.

Dylatacje są również istotne ze względu na różnice w rozszerzalności i sztywności poszczególnych materiałów.

Balkony

Balkon jest jednym z najbardziej klasycznych przykładów mostka termicznego.

Jeżeli żelbetowa płyta balkonowa jest przedłużeniem stropu, może przechodzić przez warstwę izolacji praktycznie bez żadnego przerwania przewodzącego połączenia. Żelbet ma wielokrotnie większą przewodność cieplną niż materiał izolacyjny, dlatego staje się bardzo skuteczną drogą ucieczki ciepła.

Możliwe rozwiązania zależą od konstrukcji budynku. Mogą obejmować m.in.:

• zastosowanie specjalnego łącznika termoizolacyjnego;
• ograniczenie ciągłości konstrukcji przewodzącej;
• dodatkowe ocieplenie płyty od strony czołowej i spodniej;
• odpowiednie rozwiązanie połączenia płyty ze stropem.

Samo ocieplenie widocznej krawędzi balkonu może nie wystarczyć, jeżeli konstrukcja żelbetowa nadal tworzy ciągłą drogę przewodzenia ciepła do wnętrza budynku.

Podcienia

Podcienia są trudne dlatego, że część powierzchni budynku zostaje cofnięta względem głównej elewacji.

Powstają więc dodatkowe narożniki, powierzchnie stropowe, połączenia ścian ze stropami, krawędzie konstrukcyjne.

Szczególną uwagę należy zwrócić na ocieplenie stropu nad podcieniem. Jeżeli strop oddzielający ogrzewane pomieszczenie od otwartej przestrzeni zostanie potraktowany wyłącznie jako element konstrukcyjny, może stać się znaczącym mostkiem.

W praktyce należy przeanalizować cały przekrój: ściana – strop – podcień – elewacja, a nie tylko powierzchnię pionowej ściany.

Loggie

Loggia jest podobna do podcienia, ale jej geometria często powoduje jeszcze większą liczbę trudnych połączeń.

Problemem są przede wszystkim płyty stropowe, boczne ściany loggii, strop nad loggią, narożniki, połączenia balustrad, odpływy i obróbki, miejsca styku z drzwiami balkonowymi.

W loggii trzeba szczególnie pilnować, aby izolacja nie została „zgubiona” w narożnikach i na styku płyty ze ścianą.

Jakie straty ciepła mogą powodować mostki termiczne?

Mostki termiczne mogą powodować znaczne straty ciepła w budynku, ponieważ w miejscach ich występowania ciepło przepływa przez przegrodę szybciej niż w pozostałych jej częściach. Prowadzi to do zwiększenia zapotrzebowania na energię potrzebną do ogrzewania budynku, a tym samym do wyższych kosztów eksploatacji.

Dodatkowo mostki termiczne mogą powodować obniżenie temperatury powierzchni wewnętrznych przegród, co sprzyja kondensacji pary wodnej, powstawaniu wilgoci oraz rozwojowi pleśni. Ich ograniczenie jest więc istotne nie tylko dla efektywności energetycznej budynku, ale również dla komfortu użytkowników i trwałości konstrukcji.

Jak prawidłowo ograniczać mostki termiczne w ETICS?

Najważniejsza zasada brzmi:

Nie projektuj ocieplenia tylko dla powierzchni ściany. Projektuj ciągłą warstwę izolacji dla całej bryły budynku.

W praktyce oznacza to kilka podstawowych zasad.

• projektować detale przed rozpoczęciem prac

Dla trudnych miejsc powinny istnieć rozwiązania projektowe lub systemowe. Dotyczy to szczególnie balkonów, attyk, dylatacji, otworów, połączenia z dachem i cokołu.

• zachować ciągłość izolacji

Każde przerwanie izolacji powinno być traktowane jako potencjalne źródło mostka.

• minimalizować przebicia izolacji

Łączniki, kotwy, wsporniki, przewody czy elementy konstrukcyjne mogą tworzyć punktowe lub liniowe drogi przepływu ciepła.

• stosować rozwiązania systemowe

Profile, taśmy uszczelniające, elementy dylatacyjne i pozostałe akcesoria powinny być kompatybilne z zastosowanym systemem ETICS. Wytyczne wykonawcze zalecają stosowanie akcesoriów rekomendowanych przez dostawcę systemu.

• dokładnie wykonywać połączenia

Sama jakość płyt izolacyjnych nie zagwarantuje dobrego efektu, jeżeli pozostaną szczeliny, niewłaściwie wykonane ościeża albo nieszczelne połączenia z oknami i drzwiami.

• nie zapominać o wodzie

W wielu newralgicznych miejscach problem cieplny łączy się z problemem wilgoci. Dotyczy to szczególnie cokołów, parapetów, balkonów, attyk i połączeń dachowych.

• analizować trudne detale indywidualnie

W przypadku skomplikowanych połączeń warto wykonać obliczenia cieplno-wilgotnościowe, a w szczególności analizę dwuwymiarową lub trójwymiarową. Sam współczynnik U dla płaskiej ściany nie mówi bowiem, jak zachowa się narożnik, balkon czy połączenie ściany z dachem.

***

Metoda ETICS pozwala skutecznie ograniczyć straty ciepła, ale największym wyzwaniem nie jest ocieplenie dużej, płaskiej powierzchni ściany. Największym wyzwaniem są detale.

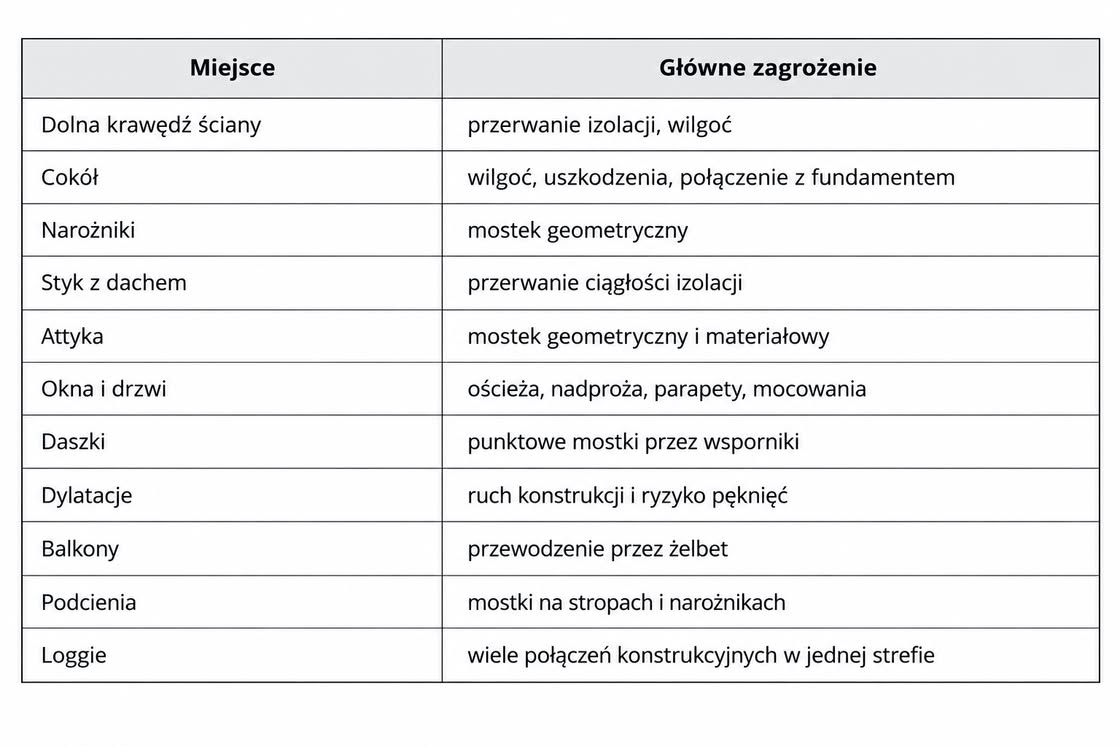

Szczególnej uwagi wymagają:

Dlatego dobre ocieplenie ETICS to nie tylko odpowiednia grubość izolacji. O jego skuteczności decyduje przede wszystkim ciągłość warstwy termoizolacyjnej, właściwe rozwiązanie wszystkich połączeń oraz staranne wykonanie newralgicznych detali. Właśnie tam, gdzie izolację najtrudniej ułożyć, najczęściej powstają mostki termiczne – i właśnie te miejsca powinny być szczegółowo rozwiązane już na etapie projektu.
