Odprowadzanie wody z obiektów mostowych

Z tego względu prawidłowe odprowadzanie wody z obiektów mostowych ma kluczowe znaczenie dla trwałości konstrukcji, bezpieczeństwa użytkowników oraz ograniczenia kosztów utrzymania infrastruktury.

Charakter obiektów mostowych a problem odwodnienia

Obiekty mostowe są konstrukcjami wyniesionymi ponad teren, cieki wodne lub inne ciągi komunikacyjne. Ich specyfika sprawia, że powierzchnie jezdni i pomostów są bezpośrednio narażone na gromadzenie się wody opadowej. Dodatkowym problemem są zmienne temperatury, mróz oraz środki odladzające stosowane zimą, które przyspieszają degradację materiałów konstrukcyjnych.

Niewłaściwe odwodnienie może prowadzić do:

• korozji elementów stalowych,
• uszkodzeń betonu i zbrojenia,
• degradacji izolacji,
• powstawania przecieków,
• oblodzenia nawierzchni,
• pogorszenia bezpieczeństwa ruchu drogowego.

Dlatego system odwodnienia stanowi jeden z podstawowych elementów projektowych każdego obiektu mostowego.

Dlaczego skuteczne odprowadzanie wody jest tak ważne?

Skuteczne odwodnienie mostu ma za zadanie szybkie i kontrolowane usuwanie wody z powierzchni jezdni oraz elementów konstrukcyjnych. Nadmiar wilgoci może powodować przyspieszone zużycie nawierzchni, rozwój korozji oraz uszkodzenia konstrukcyjne.

Odpowiednio zaprojektowany system odwodnienia:

• zwiększa trwałość obiektu,
• ogranicza ryzyko uszkodzeń konstrukcyjnych,
• poprawia bezpieczeństwo ruchu,
• zapobiega zaleganiu wody i powstawaniu aquaplaningu,
• chroni elementy nośne przed zawilgoceniem,
• zmniejsza koszty eksploatacji i remontów.

W przypadku mostów drogowych odwodnienie pełni także ważną funkcję środowiskową, ponieważ wody opadowe mogą zawierać oleje, sól drogową oraz inne zanieczyszczenia komunikacyjne.

Stosowane rozwiązania odwodnienia obiektów mostowych

Systemy odwodnienia mostów projektuje się indywidualnie, uwzględniając długość obiektu, natężenie ruchu, klimat oraz warunki terenowe.

Najczęściej stosowane rozwiązania obejmują:

• wpusty mostowe,
• kolektory odwadniające,
• rury spustowe,
• odwodnienie liniowe,
• drenaże izolacji pomostu,
• systemy retencyjno-oczyszczające.

Woda z powierzchni jezdni odprowadzana jest zazwyczaj poprzez odpowiednio ukształtowane spadki poprzeczne i podłużne do wpustów mostowych, a następnie kierowana do instalacji kanalizacyjnej lub systemów oczyszczających.

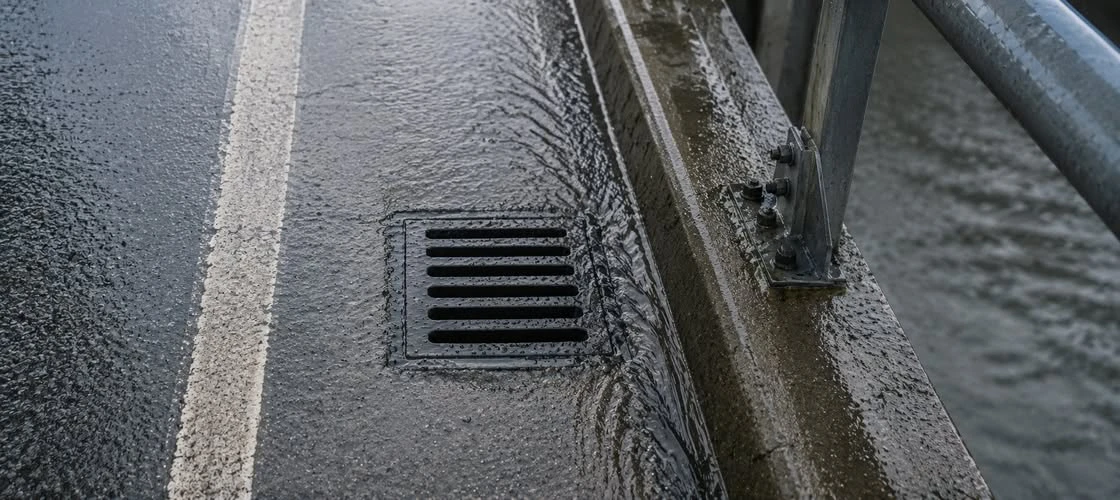

Czym są wpusty mostowe?

Wpusty mostowe to specjalistyczne elementy odwodnienia montowane w konstrukcji mostu, których zadaniem jest odbieranie i odprowadzanie wody opadowej z powierzchni pomostu lub jezdni.

Stanowią one jeden z najważniejszych elementów systemu odwodnienia, ponieważ odpowiadają za szybkie przejęcie wody i ograniczenie jej zalegania na nawierzchni.

Wpusty mostowe składają się zazwyczaj z korpusu, rusztu lub kratki, osadnika, elementów przyłączeniowych, systemu uszczelniającego.

Rodzaje wpustów mostowych

W zależności od konstrukcji i przeznaczenia stosuje się różne typy wpustów mostowych.

Do najpopularniejszych należą:

• wpusty pionowe,
• wpusty poziome,
• wpusty krawężnikowe,
• wpusty z osadnikiem,
• wpusty podciśnieniowe,
• wpusty szczelinowe.

Dobór odpowiedniego rozwiązania zależy od parametrów technicznych obiektu, ilości odprowadzanej wody oraz sposobu prowadzenia instalacji odwodnieniowej.

Materiały stosowane w systemach odwodnienia mostów

Elementy odwodnienia muszą charakteryzować się bardzo wysoką odpornością na korozję, obciążenia mechaniczne oraz działanie substancji chemicznych.

Najczęściej stosowane materiały to żeliwo, stal nierdzewna, stal ocynkowana, aluminium, tworzywa sztuczne o wysokiej wytrzymałości, polimerobeton.

Wpusty mostowe wykonywane są zwykle z żeliwa lub stali nierdzewnej ze względu na dużą trwałość i odporność na intensywny ruch pojazdów.

Wymagania techniczne dla systemów odwodnienia mostowego

System odwodnienia obiektu mostowego musi spełniać rygorystyczne wymagania techniczne dotyczące bezpieczeństwa, szczelności i trwałości.

Najważniejsze wymagania obejmują:

• wysoką przepustowość hydrauliczną,
• odporność na obciążenia dynamiczne,
• szczelność połączeń,
• odporność na korozję,
• łatwość konserwacji,
• odporność na mróz i środki chemiczne,
• kompatybilność z izolacją pomostu.

Bardzo ważne jest również odpowiednie zabezpieczenie przed przeciekami do konstrukcji nośnej mostu.

Projektowanie systemów odwodnienia mostów

Projektowanie odwodnienia obiektów mostowych wymaga uwzględnienia wielu aspektów technicznych i środowiskowych.

Podczas projektowania systemów odwodnienia analizuje się wiele czynników mających wpływ na skuteczność odprowadzania wody. Uwzględnia się m.in. intensywność opadów, powierzchnię zlewni, geometrię obiektu oraz spadki nawierzchni, a także lokalizację wpustów, ryzyko zamarzania wody i sposób odprowadzania ścieków deszczowych.

Kluczowe znaczenie ma prawidłowe rozmieszczenie wpustów mostowych, które powinny zapewniać skuteczny odbiór wody nawet podczas intensywnych opadów.

W nowoczesnych obiektach coraz częściej stosuje się także systemy podczyszczania wód opadowych przed ich odprowadzeniem do środowiska.

Montaż odwodnienia mostowego

Montaż systemu odwodnienia powinien być wykonywany zgodnie z dokumentacją projektową i wymaganiami producentów poszczególnych elementów.

Proces montażu obejmuje:

• przygotowanie otworów montażowych,
• osadzenie wpustów,
• wykonanie połączeń rurowych,
• uszczelnienie elementów,
• podłączenie do kanalizacji,
• kontrolę szczelności systemu.

Szczególną uwagę należy zwrócić na prawidłowe wykonanie izolacji wokół wpustów, ponieważ są to miejsca szczególnie narażone na przecieki.

Konserwacja i utrzymanie systemów odwodnienia

Regularna konserwacja odwodnienia mostowego jest niezbędna dla zachowania sprawności całego obiektu.

Prace utrzymaniowe systemów odwodnienia obejmują regularne czyszczenie wpustów i osadników, usuwanie liści oraz innych zanieczyszczeń mogących powodować niedrożność instalacji. Ważnym elementem konserwacji są również kontrole szczelności, przeglądy rur odpływowych, naprawa uszkodzonych części oraz monitorowanie stanu korozji poszczególnych elementów systemu.

Zaniedbanie konserwacji może prowadzić do niedrożności systemu, zalegania wody oraz przyspieszonego niszczenia konstrukcji mostu.
