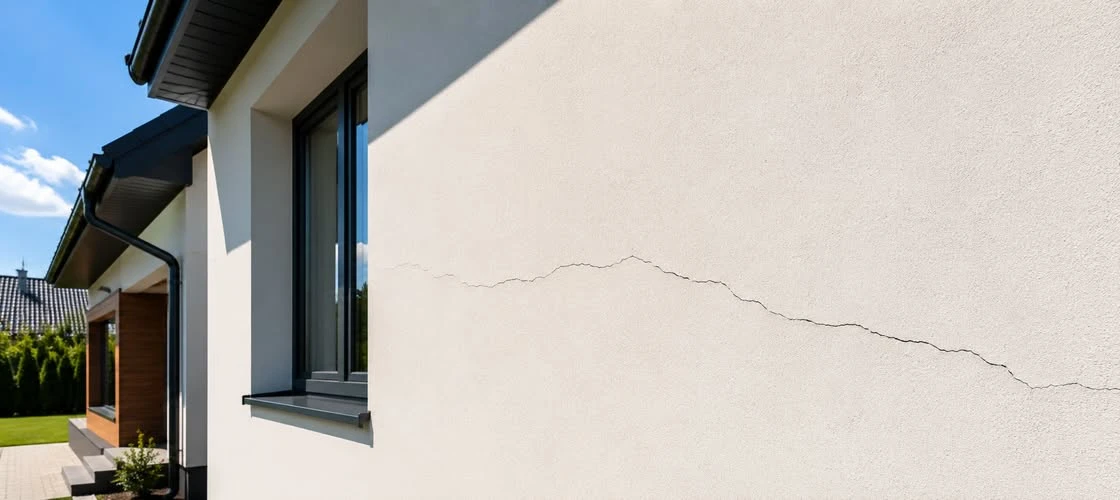

Pęknięcia i rysy na murach

Prawidłowa diagnoza przyczyn powstawania rys jest kluczowym elementem skutecznej naprawy. Dopiero po ustaleniu źródła problemu można dobrać odpowiednią technologię wzmacniania i zabezpieczenia murów.

Dlaczego powstają rysy i pęknięcia na murach?

Przyczyn powstawania uszkodzeń murów może być wiele. Często na rozwój pęknięć wpływa jednocześnie kilka czynników.

• nierównomierne osiadanie fundamentów

Jest to jedna z najczęstszych przyczyn poważnych pęknięć konstrukcyjnych. Gdy grunt pod budynkiem osiada nierównomiernie, fundamenty przemieszczają się względem siebie, powodując powstawanie naprężeń w ścianach.

Do nierównomiernego osiadania fundamentów może prowadzić wiele czynników związanych zarówno z warunkami gruntowymi, jak i oddziaływaniem środowiska. Częstymi przyczynami są niewłaściwie rozpoznane warunki geotechniczne przed rozpoczęciem budowy, posadowienie obiektu na gruntach nasypowych o niskiej nośności oraz zmiany poziomu wód gruntowych.

Negatywny wpływ mają również wypłukiwanie gruntu przez wodę, długotrwałe i intensywne opady, a także awarie sieci wodociągowych lub kanalizacyjnych, które mogą prowadzić do osłabienia podłoża pod fundamentami.

• skurcz materiałów budowlanych

Beton, zaprawy murarskie oraz tynki podczas wysychania ulegają naturalnemu skurczowi. Jeśli proces ten przebiega zbyt szybko lub wykonawstwo było niewłaściwe, mogą pojawić się drobne rysy powierzchniowe.

Najczęściej występują one na nowych budynkach, na tynkach, przy połączeniach różnych materiałów.

• zmiany temperatury

Materiały budowlane rozszerzają się i kurczą pod wpływem zmian temperatury. Brak odpowiednich dylatacji powoduje kumulację naprężeń i prowadzi do powstawania pęknięć.

• błędy projektowe i wykonawcze

Do uszkodzeń mogą prowadzić między innymi zbyt płytkie fundamenty, brak wieńców, nieprawidłowe zbrojenie, zastosowanie materiałów niskiej jakości, błędne wykonanie połączeń konstrukcyjnych.

• przeciążenie konstrukcji

Zmiana sposobu użytkowania budynku, nadbudowa kondygnacji lub usunięcie ścian nośnych bez odpowiednich obliczeń mogą powodować przeciążenia prowadzące do powstawania pęknięć.

• oddziaływanie wilgoci

Długotrwałe zawilgocenie murów prowadzi do osłabienia zapraw, korozji elementów stalowych, cyklicznego zamarzania i rozmarzania wody, degradacji cegieł i betonu.

Rodzaje pęknięć murów i ich przyczyny

Rodzaj pęknięcia często pozwala określić źródło problemu.

Rysy powierzchniowe

Są bardzo cienkie (do około 0,3 mm) i zwykle dotyczą wyłącznie warstw wykończeniowych, takich jak tynki czy gładzie.

Najczęściej wynikają z:

• skurczu materiałów,
• niewłaściwego wysychania,
• drobnych odkształceń konstrukcji.

Nie wpływają na bezpieczeństwo budynku.

Pęknięcia pionowe

Najczęściej świadczą o nierównomiernym osiadaniu fundamentów lub lokalnym przeciążeniu ścian.

Pęknięcia ukośne

To jedne z najbardziej charakterystycznych uszkodzeń konstrukcyjnych.

Powstają zazwyczaj wskutek:

• nierównomiernego osiadania,
• ruchów gruntu,
• uszkodzeń fundamentów.

Często przebiegają od narożników okien lub drzwi pod kątem około 45°.

Pęknięcia poziome

Mogą świadczyć o:

• parciu gruntu na ściany piwnic,
• korozji elementów konstrukcyjnych,
• niewłaściwej pracy stropów.

Pęknięcia schodkowe

Występują najczęściej na murach z cegły lub bloczków.

Przebiegają wzdłuż spoin i zwykle oznaczają pracę fundamentów lub nierównomierne osiadanie budynku.

Kiedy pęknięcia ścian są niebezpieczne?

Nie każde pęknięcie oznacza zagrożenie, jednak istnieją objawy wymagające pilnej ekspertyzy konstrukcyjnej.

Do najbardziej niepokojących należą:

• szerokość przekraczająca 3–5 mm,
• szybkie powiększanie się rysy,
• pęknięcia przechodzące przez całą grubość ściany,
• liczne pęknięcia ukośne,
• odspajanie fragmentów muru,
• problemy z otwieraniem okien i drzwi,
• przechylenie ścian lub budynku.

Takie uszkodzenia mogą świadczyć o utracie nośności konstrukcji lub postępującym osiadaniu fundamentów.

Jak zapobiegać powstawaniu rys i pęknięć?

Najskuteczniejszym rozwiązaniem jest profilaktyka już na etapie projektowania i budowy.

Do podstawowych działań należą:

• wykonanie badań geotechnicznych,
• prawidłowe zaprojektowanie fundamentów,
• odpowiednie odwodnienie działki,
• wykonanie izolacji przeciwwilgociowych,
• stosowanie dylatacji,
• właściwe dojrzewanie betonu,
• stosowanie materiałów o odpowiedniej jakości,
• regularna kontrola stanu technicznego budynku.

Naprawa pęknięć i rys – skuteczne metody

Skuteczna naprawa powinna usuwać nie tylko samą rysę, ale przede wszystkim jej przyczynę.

Wzmacnianie gruntu metodą iniekcji

Jeżeli źródłem problemu jest osiadanie fundamentów, stosuje się iniekcję geotechniczną.

Polega ona na wtłaczaniu pod fundament specjalnych żywic lub zaczynów cementowych pod wysokim ciśnieniem.

Efekty metody:

• zagęszczenie gruntu,
• zwiększenie jego nośności,
• ograniczenie dalszego osiadania,
• możliwość częściowego podniesienia fundamentów.

Technologia jest mało inwazyjna i często pozwala uniknąć kosztownego podbijania fundamentów.

Metoda elektroosmotyczna

Elektroosmoza wykorzystywana jest głównie przy zawilgoconych murach.

Polega na zastosowaniu pola elektrycznego powodującego przemieszczanie się cząsteczek wody w kierunku gruntu. Dwie elektrody umieszcza się w pobliżu ław fundamentowych. Elektroda dodatnia ma postać specjalnie wykonanej studni, która umożliwia odprowadzanie wody z gruntu i jego skuteczne osuszenie.

Po obniżeniu wilgotności podłoża pod fundamenty wtłaczane są za pomocą iniektorów odpowiednie preparaty, najczęściej szkło wodne, a następnie chlorek wapnia. Powodują one związanie i utwardzenie osuszonego gruntu, zwiększając jego nośność oraz stabilność.

Korzyści:

• osuszanie murów,
• ograniczenie podciągania kapilarnego,
• poprawa trwałości zapraw,
• przygotowanie ścian do dalszych napraw.

Naprawa ścian fundamentowych

Uszkodzone fundamenty wymagają kompleksowego podejścia.

Najczęściej wykonuje się:

• naprawę izolacji przeciwwilgociowej,
• uszczelnienie pęknięć,
• iniekcje ciśnieniowe,
• podbijanie fundamentów,
• wzmacnianie gruntu,
• wykonanie drenażu opaskowego.

Jeśli zastosowanie innych metod wzmacniania fundamentów nie jest możliwe, projektant lub konstruktor może zdecydować o ich podbiciu. Celem tego rozwiązania jest pogłębienie fundamentów do warstwy gruntu o odpowiedniej nośności, która zapewni stabilne podparcie całej konstrukcji.

Prace prowadzi się etapami, odkopując krótkie odcinki fundamentów o długości około 1–1,2 m, usuwając grunt spod ław, a następnie wykonując ich podmurowanie lub podbetonowanie, niekiedy również z poszerzeniem podstawy.

Po zakończeniu prac na danym fragmencie wykop należy zasypać, zanim rozpocznie się kolejny etap. Aby zachować stateczność budynku, wykopy wykonuje się naprzemiennie w różnych miejscach, natomiast prace przy narożnikach realizuje się dopiero na końcu.

Metody naprawy i wzmacniania ścian nośnych

Dobór technologii zależy od rodzaju uszkodzeń oraz materiału, z którego wykonano mur.

Zbrojenie poprzeczne murów

Polega na wykonaniu przewiązań pomiędzy warstwami muru za pomocą kotew stalowych lub kompozytowych.

Metoda zwiększa:

• odporność na rozwarstwienia,
• sztywność ściany,
• bezpieczeństwo konstrukcji.

Wzmacnianie ścian ściągami i wieńcami

2-3 cm ściągi stalowe stosuje się głównie w starszych budynkach. Ściągi prowadzi się pomiędzy narożnikami ścian, zarówno po wewnętrznej, jak i zewnętrznej stronie budynku. Najczęściej montowane są nad stropem, pod nim lub na jego poziomie. Ich końce mocuje się do stalowych kątowników umieszczonych pionowo w narożach, co pozwala skutecznie usztywnić konstrukcję i ograniczyć dalsze przemieszczanie się ścian.

Ich zadaniem jest:

• przejęcie sił rozciągających,
• stabilizacja ścian,
• ograniczenie dalszego rozsuwania murów.

Wieńce żelbetowe spinają cały budynek, poprawiają współpracę ścian oraz stropów i zwiększają odporność na odkształcenia.

Wzmacnianie murów prętami spiralnymi

To jedna z najczęściej stosowanych nowoczesnych metod naprawy pęknięć.

Metoda wzmacniania murów prętami spiralnymi polega na wykonaniu odpowiednich bruzd w spoinach muru, w których umieszczane są spiralne pręty ze stali nierdzewnej. Następnie bruzdy wypełnia się specjalistyczną zaprawą, tworząc trwałe wzmocnienie, które zwiększa nośność ściany i ogranicza dalsze rozwijanie się pęknięć.

Metoda ta w niewielkim stopniu ingeruje w konstrukcję. Zapewnia szybką realizację naprawy. Umożliwia bardzo dobrą współpracę z istniejącym murem i skuteczne przenoszenie naprężeń.

Metoda znajduje zastosowanie zarówno przy pęknięciach pionowych, poziomych, jak i ukośnych.

Metoda naprawy murów przez iniekcję

Iniekcja konstrukcyjna polega na wypełnieniu szczelin odpowiednimi materiałami pod ciśnieniem.

Najczęściej stosuje się:

• żywice epoksydowe,
• żywice poliuretanowe,
• mikrocement,
• zaczyny cementowe.

Metoda iniekcji umożliwia skuteczne odtworzenie ciągłości uszkodzonej konstrukcji poprzez wypełnienie pęknięć odpowiednim materiałem. Dodatkowo poprawia szczelność muru, zwiększa jego wytrzymałość oraz ogranicza ryzyko dalszego pogłębiania się uszkodzeń.

Dzięki temu konstrukcja odzyskuje swoje właściwości użytkowe i jest lepiej zabezpieczona przed postępującą degradacją.

Dobór materiału zależy od rodzaju pęknięcia, jego szerokości oraz stopnia zawilgocenia.

Jak dobrać właściwą metodę naprawy?

Nie istnieje jedna uniwersalna technologia odpowiednia dla wszystkich przypadków.

Proces naprawy powinien obejmować:

• ocenę stanu technicznego budynku,
• identyfikację przyczyn uszkodzeń,

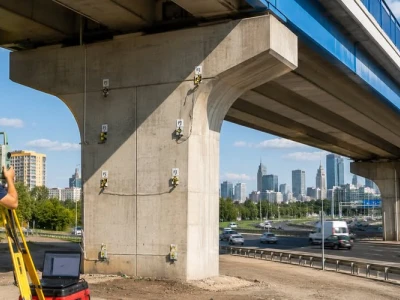

• monitoring rozwoju pęknięć,
• opracowanie projektu naprawy,
• wykonanie odpowiedniego wzmocnienia,
• kontrolę skuteczności zastosowanych rozwiązań.

Dzięki takiemu podejściu można nie tylko usunąć widoczne uszkodzenia, ale przede wszystkim zapobiec ich ponownemu pojawieniu się.
