Pomiary przemieszczeń i odkształceń - monitoring konstrukcji

Współczesne obiekty inżynierskie są coraz większe i bardziej złożone, dlatego monitoring przemieszczeń oraz odkształceń stał się standardowym elementem ich projektowania, budowy i eksploatacji. Dzięki wykorzystaniu nowoczesnych technologii pomiarowych możliwe jest prowadzenie ciągłych obserwacji konstrukcji z dokładnością sięgającą pojedynczych milimetrów, a nawet ułamków milimetra.

Na czym polegają pomiary przemieszczeń i odkształceń?

Przemieszczenie oznacza zmianę położenia określonego punktu względem jego położenia początkowego. Może ono występować w kierunku pionowym, poziomym lub przestrzennym. Typowymi przykładami przemieszczeń są osiadania fundamentów, wychylenia ścian, przesunięcia konstrukcji mostowych czy ruchy skarp.

Odkształcenie natomiast oznacza zmianę kształtu lub wymiarów elementu konstrukcyjnego pod wpływem obciążeń, temperatury, zmian wilgotności lub innych czynników zewnętrznych. Może ono przejawiać się wydłużeniem, skróceniem, zginaniem, skręcaniem lub pękaniem elementów konstrukcji.

Pomiary tych wielkości umożliwiają określenie czy zachowanie obiektu jest zgodne z założeniami projektowymi oraz czy nie występują procesy mogące zagrozić jego trwałości lub bezpieczeństwu użytkowania.

Jakich obiektów dotyczą pomiary?

Monitoring przemieszczeń i odkształceń stosowany jest w przypadku wielu rodzajów obiektów budowlanych i infrastrukturalnych. Najczęściej obejmuje: budynki mieszkalne i biurowe, wieżowce, mosty i wiadukty, tunele, zapory wodne, elektrownie, kominy przemysłowe, maszty i wieże telekomunikacyjne, zbiorniki przemysłowe, hale magazynowe i produkcyjne, skarpy oraz nasypy drogowe i kolejowe, wykopy głębokie, obiekty zabytkowe, konstrukcje znajdujące się w pobliżu prowadzonych robót budowlanych.

Szczególnie istotne są pomiary wykonywane w miejscach narażonych na wpływy eksploatacji górniczej, intensywny ruch komunikacyjny, drgania od maszyn oraz oddziaływanie zmiennych warunków geotechnicznych.

Czemu służą pomiary przemieszczeń i odkształceń?

Pomiary przemieszczeń i odkształceń realizowane są z wielu powodów. Do najważniejszych należą:

• ocena bezpieczeństwa konstrukcji,
• kontrola zgodności zachowania obiektu z założeniami projektowymi,
• wykrywanie uszkodzeń na wczesnym etapie ich rozwoju,
• monitorowanie wpływu robót budowlanych na sąsiednie obiekty,
• kontrola osiadań fundamentów,
• obserwacja pracy konstrukcji pod obciążeniem,
• analiza wpływu temperatury na obiekt,
• dokumentowanie zmian zachodzących w czasie eksploatacji,
• spełnienie wymagań formalnych i normowych.

Regularne prowadzenie monitoringu pozwala uniknąć kosztownych napraw oraz ograniczyć ryzyko wystąpienia awarii budowlanych.

Monitoring strukturalny – na czym polega?

Monitoring strukturalny (Structural Health Monitoring – SHM) jest systemem ciągłej lub okresowej obserwacji stanu technicznego konstrukcji. Polega na instalacji odpowiednich czujników i urządzeń pomiarowych, które rejestrują zachowanie obiektu podczas jego eksploatacji.

System monitoringu może działać automatycznie przez całą dobę, przesyłając wyniki do centralnej bazy danych. Oprogramowanie analizuje zgromadzone informacje oraz porównuje je z wartościami dopuszczalnymi. W przypadku przekroczenia ustalonych progów alarmowych użytkownik otrzymuje automatyczne powiadomienie o potencjalnym zagrożeniu.

Monitoring strukturalny umożliwia śledzenie zmian zachodzących w konstrukcji w czasie rzeczywistym i stanowi jedno z najskuteczniejszych narzędzi zarządzania bezpieczeństwem obiektów inżynierskich.

Metody i narzędzia pomiarowe

Przeprowadzaniu badań przemieszczeń i odkształceń służą różnorodne metody i narzędzia pomiarowe.

• pomiary geodezyjne

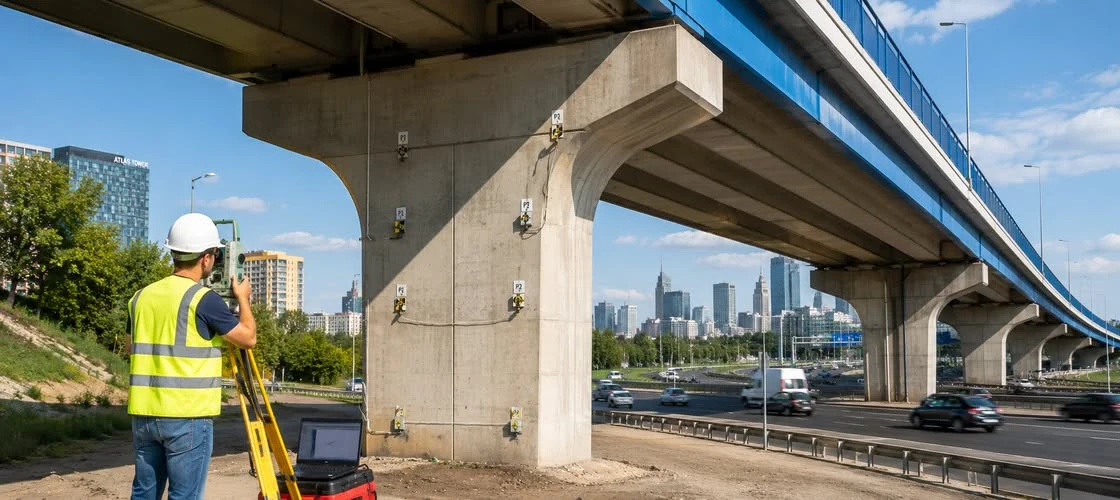

Jedną z najczęściej stosowanych metod są pomiary geodezyjne wykonywane za pomocą tachimetrów elektronicznych. Na konstrukcji montowane są specjalne pryzmaty pomiarowe, których położenie jest okresowo lub automatycznie wyznaczane z bardzo dużą dokładnością.

Metoda ta pozwala określać przemieszczenia poziome i pionowe oraz analizować zmiany geometrii obiektu.

• niwelacja precyzyjna

Niwelacja precyzyjna stosowana jest głównie do pomiarów osiadań fundamentów oraz przemieszczeń pionowych konstrukcji. Charakteryzuje się bardzo wysoką dokładnością i jest powszechnie wykorzystywana podczas monitorowania budynków, mostów i zapór.

• odbiorniki GNSS

Technologia satelitarna GNSS umożliwia wyznaczanie położenia punktów w przestrzeni i monitorowanie ich przemieszczeń. Metoda ta znajduje zastosowanie szczególnie przy dużych obiektach liniowych oraz konstrukcjach zlokalizowanych na rozległych terenach.

• inklinometry

Inklinometry służą do pomiaru wychyleń oraz przemieszczeń poziomych. W geotechnice wykorzystuje się je do obserwacji ruchów gruntu, ścian szczelinowych, skarp oraz konstrukcji oporowych.

• ekstensometry

Urządzenia te umożliwiają pomiar zmian odległości pomiędzy wybranymi punktami konstrukcji. Dzięki nim można określać wydłużenia, skrócenia i inne deformacje elementów budowlanych.

• tensometry

Tensometry są czujnikami wykorzystywanymi do pomiaru odkształceń materiałów. Instalowane są bezpośrednio na elementach konstrukcyjnych i pozwalają określić wielkość naprężeń występujących w konstrukcji.

• czujniki światłowodowe

Nowoczesne systemy monitoringu coraz częściej wykorzystują czujniki światłowodowe, które umożliwiają prowadzenie pomiarów na dużych odległościach przy bardzo wysokiej dokładności oraz odporności na zakłócenia elektromagnetyczne.

• skaning laserowy 3D

Skanery laserowe tworzą szczegółową chmurę punktów przedstawiającą geometrię obiektu. Porównanie kolejnych skanów umożliwia wykrywanie nawet niewielkich deformacji konstrukcji.

• radar satelitarny InSAR

Technologia interferometrii radarowej pozwala monitorować przemieszczenia powierzchni terenu i dużych obiektów z wykorzystaniem danych satelitarnych. Metoda znajduje zastosowanie między innymi przy obserwacji osiadań terenów górniczych oraz infrastruktury transportowej.

Jak przebiegają pomiary?

Proces pomiarowy rozpoczyna się od określenia celu monitoringu oraz wyboru punktów kontrolnych. Następnie instalowane są odpowiednie urządzenia pomiarowe i wykonywany jest pomiar początkowy, stanowiący punkt odniesienia dla przyszłych obserwacji.

W kolejnych etapach realizowane są pomiary okresowe lub ciągłe. Uzyskane dane są archiwizowane, analizowane i porównywane z wcześniejszymi wynikami. Na tej podstawie określa się wielkość oraz kierunek zachodzących zmian.

Jakie wyniki uzyskuje się podczas pomiarów?

Rezultatem pomiarów są przede wszystkim:

• wartości przemieszczeń pionowych i poziomych,
• wielkości odkształceń liniowych i kątowych,
• tempo zachodzących zmian,
• mapy deformacji,
• wykresy czasowe przemieszczeń,
• modele przestrzenne konstrukcji,
• raporty alarmowe informujące o przekroczeniu wartości granicznych.

Wyniki mogą być prezentowane w postaci tabel, wykresów, modeli 3D oraz specjalistycznych raportów technicznych.

Interpretacja wyników

Interpretacja wyników polega na ocenie, czy zarejestrowane zmiany mieszczą się w granicach dopuszczalnych określonych przez projektanta lub odpowiednie normy techniczne. Niewielkie przemieszczenia i odkształcenia są naturalnym zjawiskiem wynikającym z pracy konstrukcji pod obciążeniem.

Niepokój mogą budzić sytuacje, w których obserwuje się:

• gwałtowny wzrost wartości przemieszczeń,
• nierównomierne osiadanie fundamentów,
• przyspieszenie tempa deformacji,
• przekroczenie progów alarmowych,
• pojawienie się nowych kierunków przemieszczeń,
• wzrost odkształceń wskazujących na przeciążenie konstrukcji.

W takich przypadkach konieczne może być przeprowadzenie dodatkowych analiz, ekspertyz technicznych lub wdrożenie działań naprawczych.
