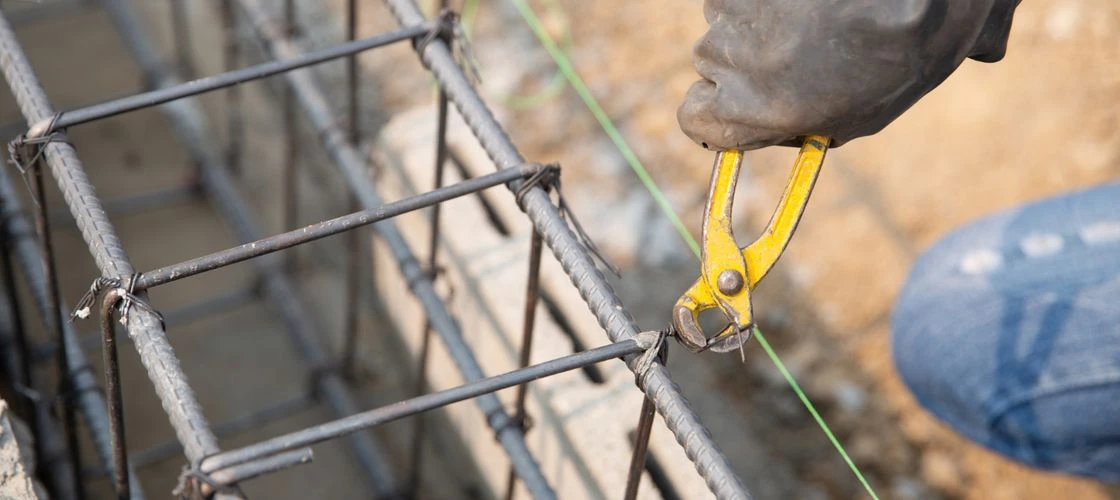

Podłużne zbrojenie ław fundamentowych

Funkcje zbrojenia ław fundamentowych

Podczas pracy fundamentu w gruncie mogą pojawiać się nierównomierne osiadania lub lokalne zmiany obciążenia. W takich sytuacjach w przekroju ławy powstają naprężenia rozciągające zarówno w dolnej, jak i górnej strefie betonu. Zastosowanie zbrojenia podłużnego w obu tych strefach pozwala zwiększyć bezpieczeństwo konstrukcji i poprawić jej odporność na odkształcenia.

Zbrojenie ław fundamentowych pełni kilka ważnych funkcji konstrukcyjnych:

• zwiększa nośność fundamentów – pręty stalowe przejmują siły rozciągające, których beton sam nie jest w stanie dobrze przenosić
• ogranicza powstawanie pęknięć – zbrojenie zmniejsza ryzyko rys i pęknięć powstających pod wpływem obciążeń lub osiadania gruntu
• usztywnia konstrukcję – dzięki zbrojeniu ławy fundamentowe lepiej współpracują z całą konstrukcją budynku
• poprawia trwałość fundamentów – zwiększa odporność na odkształcenia i zapewnia bezpieczne przenoszenie obciążeń na grunt przez wiele lat.

Podłużne zbrojenie dolne

Dolne zbrojenie ławy fundamentowej jest podstawowym elementem konstrukcyjnym. Umieszcza się je w dolnej części przekroju, ponieważ w typowych warunkach pracy ławy to właśnie tam pojawiają się największe naprężenia rozciągające wynikające z obciążenia budynku i reakcji gruntu.

Najczęściej stosuje się od dwóch do czterech prętów stalowych o odpowiedniej średnicy, ułożonych równolegle do osi ławy. Pręty te muszą być zachowane w odpowiedniej odległości od dolnej powierzchni betonu, aby zapewnić właściwą otulinę betonową. Otulina chroni stal przed korozją oraz zapewnia odpowiednią współpracę betonu ze zbrojeniem.

Podłużne zbrojenie górne

Zbrojenie górne stosuje się jako uzupełnienie zbrojenia dolnego. Jego zadaniem jest przejmowanie naprężeń rozciągających, które mogą pojawić się w górnej części ławy, np. w wyniku nierównomiernego osiadania gruntu, zmian obciążeń lub lokalnych odkształceń fundamentu.

Górne pręty zbrojeniowe stabilizują również cały kosz zbrojeniowy i poprawiają sztywność konstrukcji. Dzięki temu ława fundamentowa jest bardziej odporna na pękanie oraz zachowuje większą trwałość w długim okresie użytkowania.

Strzemiona i utrzymanie zbrojenia

Aby zachować odpowiedni układ prętów podłużnych, stosuje się dodatkowe elementy w postaci strzemion lub prętów poprzecznych. Ich zadaniem jest utrzymanie właściwego rozstawu zbrojenia oraz stabilizacja kosza zbrojeniowego podczas betonowania.

Strzemiona zapobiegają także przesuwaniu się prętów oraz poprawiają współpracę całego zbrojenia z betonem. Dzięki temu konstrukcja ławy fundamentowej pracuje w sposób bardziej jednorodny i bezpieczny.

Z czego wykonuje się zbrojenie?

Zbrojenie ław fundamentowych wykonuje się najczęściej ze stalowych prętów zbrojeniowych o średnicy 12-16 mm, umieszczanych po dwa górą i dołem. Pręty połączone strzemionami tworzą sztywny szkielet, który łatwiej zachowa właściwe położenie w ławach. Ze względu na ochronę przed korozją pręty powinny mieć zapewnioną 5-centymetrowej grubości otulinę z betonu, oddzielającą je od zewnętrznych powierzchni ław.

Na całej długości ław pręty zbrojeniowe powinny być ciągłe lub łączone na odpowiednią długość zakładu. W miejscach połączeń ław zbrojenie musi być właściwie zakotwione w betonie. Pęknięcia mogą pojawiać się nie tylko wzdłuż ław, ale również w ich narożach.

Znaczenie zbrojenia

Prawidłowe wykonanie zbrojenia ław fundamentowych ma kluczowe znaczenie dla trwałości całej konstrukcji budynku. Należy zwrócić uwagę na właściwe rozmieszczenie prętów, zachowanie wymaganej otuliny betonowej oraz solidne połączenie elementów zbrojenia.

Podłużne zbrojenie ław fundamentowych, zarówno dolne, jak i górne, zwiększa odporność fundamentów na zginanie i pękanie. Dzięki temu konstrukcja budynku jest bardziej stabilna, a fundamenty mogą bezpiecznie przenosić obciążenia przez wiele lat eksploatacji.

Niedobre praktyki w wykonywaniu zbrojenia

Niedobre praktyki przy wykonywaniu zbrojenia to przede wszystkim nieprawidłowe ułożenie prętów, zbyt mała otulina betonowa oraz stosowanie zardzewiałej lub zabrudzonej stali. Błędem jest także niewłaściwe łączenie prętów i brak odpowiedniego rozstawu strzemion.

W przypadku ław wykonywanych bezpośrednio w gruncie wykopach podczas betonowania w miejscu ich styku z gruntem część zaczynu cementowego przenika do gruntu, przez co beton na spodzie i przy bocznych powierzchniach ławy zrobi się porowaty i słaby, a przez to mniej odporny na zawilgocenie i destrukcję spowodowaną jego zamarzaniem. Zapobiec temu można wykładając wykop folią betonową lub betonując ławy w deskowaniach.
