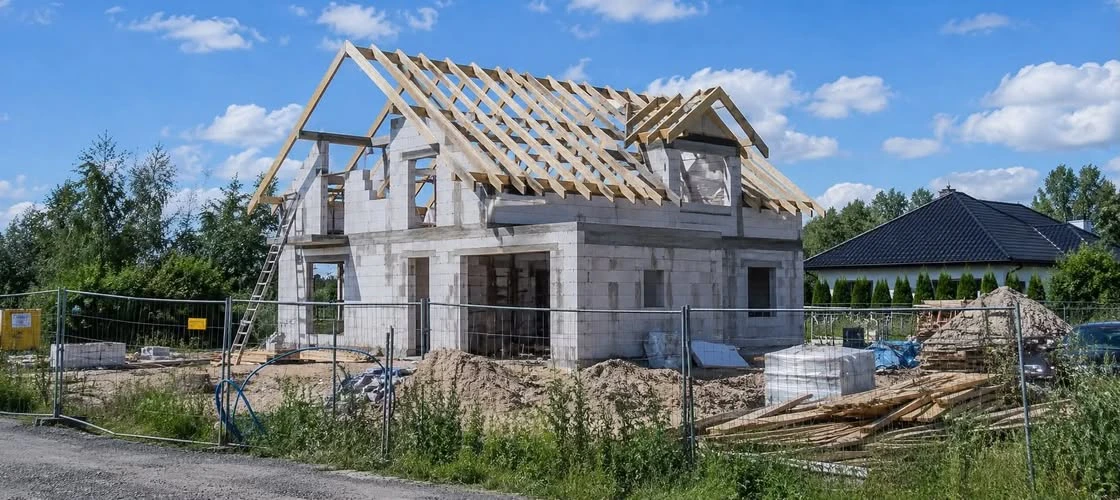

Rodzaje więźby dachowej

W budownictwie jednorodzinnym stosuje się kilka podstawowych typów więźby dachowej, różniących się budową, sposobem przenoszenia obciążeń oraz zakresem zastosowania.

Współczesne więźby projektowane są indywidualnie do konkretnego budynku z uwzględnieniem rozpiętości ścian nośnych, kąta nachylenia dachu, ciężaru pokrycia oraz przewidywanych obciążeń śniegiem i wiatrem.

Jakie funkcje pełni więźba dachowa?

Podstawowym zadaniem więźby dachowej jest zapewnienie odpowiedniej nośności i sztywności całego dachu. Konstrukcja odpowiada za:

• przenoszenie ciężaru pokrycia dachowego i własnego ciężaru konstrukcji,
• przenoszenie obciążeń od śniegu, wiatru oraz innych czynników atmosferycznych,
• utrzymanie odpowiedniego kształtu i geometrii dachu,
• usztywnienie całej konstrukcji budynku,
• stworzenie konstrukcji umożliwiającej wykonanie izolacji oraz poddasza użytkowego.

Rodzaj więźby dobiera projektant na podstawie parametrów budynku oraz planowanego sposobu użytkowania poddasza.

Rodzaje więźby dachowej

Więźba krokwiowa

Więźba krokwiowa to najprostszy i jednocześnie jeden z najstarszych rodzajów konstrukcji dachowej. Składa się z par krokwi opartych na murłatach oraz połączonych ze sobą w kalenicy.

Podstawowymi elementami są krokwie, murłaty, kalenica, elementy usztywniające.

Krokwie to pochyłe belki konstrukcyjne ułożone od okapu do kalenicy, które tworzą szkielet połaci dachowej. Na nich opiera się poszycie dachu oraz pokrycie dachowe, dlatego przejmują obciążenia od dachówek, blachy, śniegu i wiatru. W więźbie krokwiowej krokwie są podstawowymi elementami nośnymi – ich dolne końce opierają się zazwyczaj na murłatach, a górne łączą się w kalenicy.

Murłaty to poziome belki drewniane ułożone na ścianach zewnętrznych budynku, do których mocowane są dolne końce krokwi. Ich zadaniem jest równomierne przekazywanie obciążeń z więźby dachowej na ściany nośne oraz stabilizacja całej konstrukcji dachu. Murłaty są zazwyczaj zakotwione w wieńcu lub ścianie budynku, co zabezpiecza dach przed przesuwaniem się pod wpływem działania wiatru.

Kalenica to najwyższa, pozioma linia dachu, w której łączą się przeciwległe połacie dachowe. W więźbie krokwiowej jest miejscem połączenia górnych końców krokwi tworzących pary. Oprócz funkcji geometrycznej kalenica wpływa na usztywnienie konstrukcji dachu i zapewnia prawidłowe ukształtowanie jego najwyższej części.

Krokwie tworzą pochyły szkielet dachu, murłaty stanowią ich dolne podparcie i przekazują obciążenia na budynek, natomiast kalenica jest miejscem połączenia krokwi w najwyższym punkcie dachu.

Konstrukcja nie posiada podpór pośrednich, dlatego wszystkie obciążenia przenoszone są bezpośrednio na ściany nośne.

Tworzy charakterystyczny układ dwóch nachylonych krokwi schodzących się na szczycie dachu. Wnętrze poddasza pozostaje praktycznie wolne od dodatkowych słupów.

Zastosowanie więźby krokwiowej

Więźbę krokwiową stosuje się przede wszystkim:

• w niewielkich domach jednorodzinnych,
• przy rozpiętości ścian do około 6–7 metrów,
• w prostych dachach dwuspadowych.

Więźba krokwiowa wyróżnia się prostą budową, co przekłada się na łatwość wykonania oraz sprawny montaż. Dzięki niewielkiemu zużyciu materiałów jest również rozwiązaniem ekonomicznym, pozwalającym ograniczyć koszty realizacji konstrukcji dachowej.

Do ograniczeń więźby krokwiowej należy przede wszystkim możliwość stosowania jej jedynie przy dachach o niewielkiej rozpiętości. W przypadku większych konstrukcji charakteryzuje się niższą sztywnością, dlatego nie jest odpowiednia dla dachów narażonych na duże obciążenia ani przeznaczonych pod ciężkie pokrycia dachowe.

Więźba jętkowa

Więźba jętkowa stanowi rozwinięcie konstrukcji krokwiowej. Jej konstrukcję tworzą krokwie, jętki, murłaty, elementy usztywniające.

Jętki to poziome elementy konstrukcyjne więźby dachowej, które łączą ze sobą pary przeciwległych krokwi, najczęściej w ich górnej części. Ich głównym zadaniem jest usztywnienie konstrukcji oraz ograniczenie uginania i rozsuwania się krokwi pod wpływem obciążeń, takich jak ciężar pokrycia dachowego, śniegu czy wiatru.

Jętki pełnią kilka ważnych funkcji:

• usztywniają więźbę dachową, zwiększając jej stabilność,
• zmniejszają rozpiętość roboczą krokwi, dzięki czemu mogą one przenosić większe obciążenia,
• ograniczają ugięcia krokwi i poprawiają nośność całej konstrukcji,
• mogą stanowić element konstrukcyjny stropu lub sufitów na poddaszu.

Jętki montowane są zwykle w górnej części krokwi i zwiększają sztywność całej konstrukcji.

Jak wygląda więźba jętkowa?

Poza krokwiami widoczne są poziome belki spinające obie połacie dachowe. Dzięki temu dach jest znacznie bardziej stabilny.

Zastosowanie więźby jętkowej

Więźba jętkowa stosowana jest najczęściej:

• w domach jednorodzinnych,
• przy rozpiętości około 7–11 metrów,
• w budynkach z poddaszem użytkowym.

Więźba jętkowa charakteryzuje się większą sztywnością konstrukcji niż więźba krokwiowa, dzięki czemu może być stosowana przy dachach o większej rozpiętości. Stanowi rozwiązanie zapewniające korzystny stosunek kosztów wykonania do uzyskiwanej wytrzymałości. Dodatkową zaletą jest ograniczona liczba słupów, co pozwala na lepsze wykorzystanie przestrzeni poddasza.

Do wad więźby jętkowej należy większe zużycie drewna w porównaniu z prostą więźbą krokwiową, co wpływa na wzrost kosztów materiałowych. Ponadto konstrukcja wymaga bardzo dokładnego wykonania połączeń ciesielskich, ponieważ ich jakość ma istotny wpływ na trwałość, nośność oraz bezpieczeństwo całej więźby dachowej.

Więźba płatwiowo-kleszczowa

To jedna z najbardziej wytrzymałych konstrukcji stosowanych w budownictwie jednorodzinnym oraz obiektach o większych rozpiętościach.

Więźba płatwiowo-kleszczowa składa się z krokwi, płatwi, słupów, mieczy, kleszczy, murłat.

Płatwie to poziome belki nośne więźby dachowej, których zadaniem jest podpieranie krokwi i przekazywanie obciążeń z połaci dachowej na pozostałe elementy konstrukcji, takie jak słupy i ściany nośne lub stropy.

W konstrukcji więźby dachowej płatwie pełnią kilka podstawowych funkcji:

• podpierają krokwie, zmniejszając ich efektywną rozpiętość,
• zwiększają sztywność i nośność całej konstrukcji,
• umożliwiają wykonywanie dachów o większej rozpiętości niż w przypadku więźby krokwiowej lub jętkowej,
• przenoszą obciążenia od pokrycia dachowego, śniegu i wiatru na słupy oraz dalej na elementy nośne budynku.

Jak wygląda więźba płatwiowo-kleszczowa?

W konstrukcji widoczne są pionowe słupy oraz poziome płatwie podpierające krokwie. Dach posiada rozbudowany układ elementów nośnych.

Obciążenia z krokwi przekazywane są na płatwie, następnie na słupy, a stamtąd na konstrukcję budynku.

Zastosowanie więźby płatwiowo-kleszczowej

Konstrukcja sprawdza się:

• przy dużych rozpiętościach,
• w budynkach z ciężkim pokryciem dachowym,
• w domach o skomplikowanej geometrii dachu.

Więźba płatwiowo-kleszczowa wyróżnia się bardzo dużą nośnością, dzięki czemu znajduje zastosowanie w dachach o znacznych rozpiętościach. Konstrukcja ta skutecznie przenosi wysokie obciążenia, w tym ciężar pokrycia dachowego oraz zalegającego śniegu, co zapewnia jej dużą trwałość i bezpieczeństwo użytkowania.

Do wad więźby płatwiowo-kleszczowej należy wyższy koszt wykonania, wynikający z bardziej złożonej konstrukcji oraz większego zużycia drewna. Dodatkowo obecność słupów podporowych może utrudniać zagospodarowanie przestrzeni poddasza, ograniczając swobodę jego aranżacji i funkcjonalność.

Więźba wieszarowa

Więźba wieszarowa stosowana jest przede wszystkim tam, gdzie konieczne jest uzyskanie dużych rozpiętości bez podpór pośrednich.

Tworzą ją krokwie, belki, wieszary, ściągi, elementy usztywniające.

Wieszary to prefabrykowane lub wykonywane na budowie kratowe elementy nośne więźby dachowej, które przejmują obciążenia dachu i przekazują je na ściany nośne budynku. Składają się z pasów (górnego i dolnego) oraz układu słupków i krzyżulców tworzących konstrukcję kratową.

Wieszary pełnią następujące funkcje:

• przenoszą obciążenia od pokrycia dachowego, śniegu i wiatru,
• umożliwiają wykonywanie dachów o dużych rozpiętościach bez konieczności stosowania wewnętrznych podpór,
• zapewniają wysoką sztywność i stabilność konstrukcji dachu,
• pozwalają ograniczyć liczbę elementów nośnych wewnątrz budynku.

Najczęściej stosowane są drewniane wieszary kratowe, wykonywane z tarcicy konstrukcyjnej i łączone za pomocą płytek kolczastych. Powstają w zakładach prefabrykacji, co zapewnia wysoką dokładność wykonania oraz skraca czas montażu na placu budowy. Wieszary znajdują szerokie zastosowanie w budownictwie jednorodzinnym, przemysłowym i rolniczym.

Zastosowanie więźby wieszarowej

Najczęściej spotykana jest w:

• halach,
• kościołach,
• budynkach gospodarczych,
• obiektach przemysłowych.

Więźba wieszarowa charakteryzuje się bardzo dużą nośnością, dzięki czemu umożliwia wykonywanie dachów o znacznych rozpiętościach bez konieczności stosowania licznych podpór wewnętrznych. Takie rozwiązanie zapewnia wysoką wytrzymałość konstrukcji oraz pozwala na uzyskanie większej swobody w kształtowaniu przestrzeni wewnątrz budynku.

Do wad więźby wieszarowej należy bardziej złożona konstrukcja, która wymaga precyzyjnego projektowania i wykonania. Wiąże się to z wyższymi kosztami realizacji w porównaniu z prostszymi typami więźb dachowych. Z tego względu rozwiązanie to jest stosowane głównie w obiektach o dużych rozpiętościach, natomiast w typowych domach jednorodzinnych wykorzystywane jest stosunkowo rzadko.

Więźba kratownicowa

Więźba kratownicowa składa się z elementów połączonych w układ trójkątów tworzących kratownicę. Najczęściej wykonywana jest jako prefabrykowane wiązary dachowe.

Konstrukcję tworzą pas dolny, pas górny, krzyżulce, słupki, płytki kolczaste łączące elementy.

Przypomina charakterystyczną kratownicę złożoną z wielu trójkątnych pól.

Krzyżulce to ukośne elementy konstrukcyjne kratownicy, umieszczone pomiędzy pasem górnym i dolnym oraz słupkami. Tworzą charakterystyczny układ trójkątów, który zapewnia wysoką sztywność całej konstrukcji.

Ich główne zadania to:

• przenoszenie sił ściskających i rozciągających,
• usztywnienie kratownicy i zapobieganie jej odkształceniom,
• równomierne rozprowadzanie obciążeń od pokrycia dachowego, śniegu i wiatru na pozostałe elementy więźby.

Dzięki zastosowaniu krzyżulców możliwe jest wykonywanie lekkich, a jednocześnie bardzo wytrzymałych wiązarów dachowych.

Płytki kolczaste to stalowe łączniki wyposażone w wytłoczone kolce, które podczas produkcji są wciskane pod dużym naciskiem w drewniane elementy kratownicy. Służą do trwałego i wytrzymałego łączenia pasów, słupków oraz krzyżulców.

Ich zalety obejmują:

• dużą wytrzymałość połączeń,
• wysoką dokładność wykonania prefabrykowanych wiązarów,
• skrócenie czasu montażu na budowie,
• możliwość seryjnej produkcji elementów o powtarzalnych parametrach.

Płytki kolczaste są stosowane niemal wyłącznie w prefabrykowanych wiązarach dachowych, wykonywanych w zakładach produkcyjnych z wykorzystaniem specjalistycznych pras. Dzięki temu uzyskuje się trwałe i precyzyjne połączenia, których nie da się wykonać ręcznie z taką samą dokładnością.

Zastosowanie więźby kratownicowej

Więźba kratownicowa najczęściej stosowana jest:

• w nowoczesnych domach jednorodzinnych,
• budynkach przemysłowych,
• halach,
• magazynach.

Więźba kratownicowa wyróżnia się krótkim czasem montażu, ponieważ jej elementy są najczęściej prefabrykowane i dostarczane na plac budowy w postaci gotowych wiązarów. Konstrukcja cechuje się wysoką dokładnością wykonania oraz efektywnym wykorzystaniem drewna, co pozwala ograniczyć zużycie materiału przy zachowaniu dużej nośności. Dodatkową zaletą jest możliwość przekrywania dachów o znacznych rozpiętościach bez konieczności stosowania licznych podpór.

Do wad więźby kratownicowej należy ograniczona możliwość adaptacji poddasza na cele użytkowe w przypadku klasycznych wiązarów kratowych, których układ elementów wypełnia przestrzeń pod dachem. Ponadto zastosowanie prefabrykowanych elementów wiąże się z koniecznością ich transportu z zakładu produkcyjnego na miejsce budowy, co może zwiększać koszty realizacji oraz wymaga odpowiedniej organizacji logistycznej.

Więźba mieszana

Więźba mieszana łączy cechy kilku różnych typów konstrukcji. Projektowana jest indywidualnie dla budynków o nietypowej bryle lub skomplikowanym dachu.

Może zawierać elementy więźby krokwiowej, jętkowej, płatwiowo-kleszczowej, kratownicowej.

Dobór poszczególnych elementów zależy od projektu. Nie posiada jednego charakterystycznego układu. Jej wygląd uzależniony jest od kształtu dachu oraz wymagań konstrukcyjnych.

Każdy fragment konstrukcji pracuje zgodnie z rozwiązaniem zastosowanym w danej części dachu, co pozwala optymalnie rozłożyć obciążenia.

Zastosowanie więźby mieszanej

Więźba mieszana wykorzystywana jest przede wszystkim:

• przy dachach wielospadowych,
• w budynkach o nieregularnej bryle,
• podczas modernizacji i rozbudowy istniejących dachów.

Więźba mieszana zapewnia dużą swobodę projektowania, ponieważ łączy cechy różnych typów konstrukcji dachowych. Dzięki temu możliwe jest jej dostosowanie do dachów o skomplikowanej geometrii oraz nietypowych wymaganiach konstrukcyjnych. Zastosowanie różnych rozwiązań w jednej więźbie pozwala na optymalne wykorzystanie ich zalet, zwiększając funkcjonalność i efektywność całej konstrukcji.

Do wad więźby mieszanej należy większy stopień złożoności projektu, który wymaga dokładnych obliczeń oraz odpowiedniego doboru elementów konstrukcyjnych. Takie rozwiązanie wiąże się również z wyższymi kosztami wykonania oraz większymi wymaganiami podczas montażu, ponieważ wymaga precyzyjnego połączenia różnych systemów konstrukcyjnych.

Jak wybrać odpowiedni rodzaj więźby dachowej?

Nie istnieje jeden uniwersalny rodzaj więźby odpowiedni dla każdego budynku. Wybór konstrukcji zależy przede wszystkim od rozpiętości ścian nośnych, kształtu i kąta nachylenia dachu, planowanego wykorzystania poddasza, rodzaju pokrycia dachowego oraz przewidywanych obciążeń śniegiem i wiatrem. Ostateczną decyzję powinien podejmować projektant konstrukcji, który dobierze rozwiązanie zapewniające bezpieczeństwo, trwałość i ekonomiczne wykorzystanie materiałów.

Czy wybór pokrycia dachowego wpływa na rodzaj więźby dachowej?

Tak, wybór pokrycia dachowego ma istotny wpływ na rodzaj więźby dachowej, ponieważ różne materiały pokryciowe charakteryzują się odmiennym ciężarem oraz wymaganiami dotyczącymi nośności konstrukcji.

Cięższe pokrycia, takie jak dachówka ceramiczna lub cementowa, wymagają zastosowania bardziej wytrzymałej więźby, która będzie w stanie przenieść większe obciążenia stałe. W takich przypadkach często stosuje się solidniejsze konstrukcje, np. więźbę jętkową, płatwiowo-kleszczową lub kratownicową, zależnie od rozpiętości i geometrii dachu.

Lżejsze materiały, takie jak blachodachówka, blacha trapezowa czy gont bitumiczny, pozwalają na zastosowanie konstrukcji o mniejszym przekroju elementów, ponieważ obciążenie od samego pokrycia jest znacznie niższe. Nie oznacza to jednak, że można dowolnie zmniejszać więźbę – nadal należy uwzględnić obciążenia od śniegu, wiatru oraz rozpiętość dachu.

Na dobór więźby wpływają również:

• kształt i nachylenie dachu – dachy o skomplikowanej geometrii wymagają często bardziej złożonych konstrukcji,
• rozpiętość między ścianami nośnymi – większe odległości wymagają dodatkowego podparcia lub mocniejszych elementów,
• lokalne warunki klimatyczne – szczególnie obciążenie śniegiem i wiatrem,
• planowane wykorzystanie poddasza – np. poddasze użytkowe może wymagać innego układu konstrukcyjnego.

Podsumowując, pokrycie dachowe jest jednym z czynników decydujących o doborze więźby, ale nie jedynym. Ostateczny rodzaj konstrukcji wynika z połączenia ciężaru pokrycia, wielkości i kształtu dachu, obciążeń środowiskowych oraz przeznaczenia budynku.
