Wentylacja hybrydowa

Rozwiązaniem łączącym zalety obu systemów jest wentylacja hybrydowa.

W praktyce oznacza to, że gdy warunki atmosferyczne sprzyjają naturalnej wymianie powietrza, system może działać bez uruchamiania wentylatora. Kiedy natomiast ciąg grawitacyjny jest zbyt słaby, na przykład podczas bezwietrznej pogody lub przy niewielkiej różnicy temperatur, uruchamiane jest mechaniczne wspomaganie.

Jak działa wentylacja hybrydowa?

Podstawą systemu są kanały wentylacyjne, przez które zużyte powietrze jest usuwane z pomieszczeń. W sprzyjających warunkach działa tutaj mechanizm charakterystyczny dla wentylacji grawitacyjnej – wykorzystujący między innymi różnicę temperatur i ciśnień oraz działanie wiatru.

Problem pojawia się wtedy, gdy naturalny ciąg jest niewystarczający. W takiej sytuacji system uruchamia wentylator znajdujący się w nasadzie hybrydowej. Wytwarzane przez niego podciśnienie wspomaga przepływ powietrza i pozwala skuteczniej usuwać zużyte powietrze z budynku.

W zależności od zastosowanego rozwiązania pracą systemu mogą sterować czujniki i regulatory uwzględniające między innymi warunki zewnętrzne oraz parametry pracy instalacji. Pozwala to ograniczać pracę części mechanicznej do sytuacji, w których jest rzeczywiście potrzebna.

Z jakich elementów składa się wentylacja hybrydowa?

Wentylacja hybrydowa nie jest wyłącznie wentylatorem zamontowanym na kominie. Na kompletny system składa się kilka współpracujących ze sobą elementów.

Kanały wentylacyjne

Podstawę instalacji stanowią przewody, którymi zużyte powietrze jest odprowadzane z pomieszczeń. W wielu przypadkach można wykorzystać istniejące kanały wentylacji grawitacyjnej, dzięki czemu modernizacja budynku może być prostsza niż przy całkowitej zmianie systemu wentylacyjnego.

Nawiewniki

Aby powietrze mogło być skutecznie usuwane z budynku, musi mieć możliwość napływania do jego wnętrza. Służą do tego nawiewniki montowane między innymi w oknach lub ścianach. W systemach hybrydowych stosuje się również rozwiązania higrosterowalne, które mogą reagować na poziom wilgotności.

Kratki wentylacyjne

Kratki znajdują się w pomieszczeniach, z których odprowadzane jest zużyte powietrze. Ich odpowiednie rozmieszczenie i dobór są istotne dla prawidłowego przepływu powietrza w całym budynku.

Stabilizatory i elementy regulacyjne

W bardziej rozbudowanych systemach stosuje się elementy regulujące przepływ powietrza, takie jak stabilizatory wyposażone w przepustnice. Ich zadaniem jest utrzymywanie odpowiednich parametrów przepływu w przewodach.

Sterowanie

System może być wyposażony w sterowniki oraz czujniki odpowiedzialne za regulację pracy nasady. Dzięki temu możliwe jest dostosowanie intensywności wentylacji do warunków i zapotrzebowania budynku.

Dlaczego warto łączyć dwa typy wentylacji?

Każdy z podstawowych sposobów wentylacji ma swoje mocne i słabsze strony. Wentylacja grawitacyjna jest stosunkowo prosta, cicha i nie wymaga stałego zasilania elektrycznego, ale jej działanie jest silnie uzależnione od warunków atmosferycznych. Szczególnie problematyczne mogą być okresy, w których różnica temperatur między wnętrzem a otoczeniem jest niewielka.

Wentylacja mechaniczna pozwala natomiast wymuszać przepływ powietrza niezależnie od naturalnego ciągu, ale wymaga urządzeń zasilanych energią elektryczną.

Połączenie obu rozwiązań pozwala wykorzystać naturalną wentylację wtedy, gdy działa skutecznie, a mechaniczne wspomaganie uruchamiać wtedy, gdy jest potrzebne. To właśnie ta elastyczność stanowi najważniejszą ideę wentylacji hybrydowej.

Gdzie sprawdza się wentylacja hybrydowa?

Wentylacja hybrydowa może być stosowana zarówno w budynkach mieszkalnych, jak i obiektach użytkowych. Sprawdza się między innymi w domach jednorodzinnych, budynkach wielorodzinnych, biurach oraz obiektach użyteczności publicznej.

Jest szczególnie interesująca podczas modernizacji istniejących budynków, w których funkcjonuje wentylacja grawitacyjna, ale jej wydajność okazuje się niewystarczająca. W takich sytuacjach możliwe jest wykorzystanie istniejących kanałów i uzupełnienie ich o elementy wspomagające. Może to ograniczyć zakres prac budowlanych w porównaniu z całkowitą przebudową instalacji.

Przed zastosowaniem takiego rozwiązania konieczna jest jednak ocena istniejącej instalacji i prawidłowy dobór elementów systemu. W szczególności należy uwzględnić konstrukcję kanałów, sposób doprowadzania powietrza oraz wymagania dotyczące konkretnego budynku.

Zalety wentylacji hybrydowej

Najważniejszą zaletą wentylacji hybrydowej jest elastyczność działania. System może korzystać z naturalnego ciągu, kiedy warunki są sprzyjające, a w razie potrzeby przejść na wspomaganie mechaniczne.

Do najważniejszych korzyści można zaliczyć:

• skuteczniejsze wspomaganie wymiany powietrza przy niesprzyjających warunkach,
• możliwość wykorzystania istniejących kanałów wentylacji grawitacyjnej,
• mniejsze zużycie energii niż w przypadku ciągłej pracy wentylacji mechanicznej w odpowiednio zaprojektowanym systemie,
• automatyczne dostosowanie intensywności pracy do warunków,
• cichą pracę nowoczesnych nasad hybrydowych,
• możliwość poprawy działania wentylacji podczas modernizacji istniejącego budynku.

Warto również podkreślić, że dobrze działająca wentylacja pomaga usuwać nadmiar wilgoci, zapachy oraz zanieczyszczenia powstające podczas codziennego użytkowania pomieszczeń.

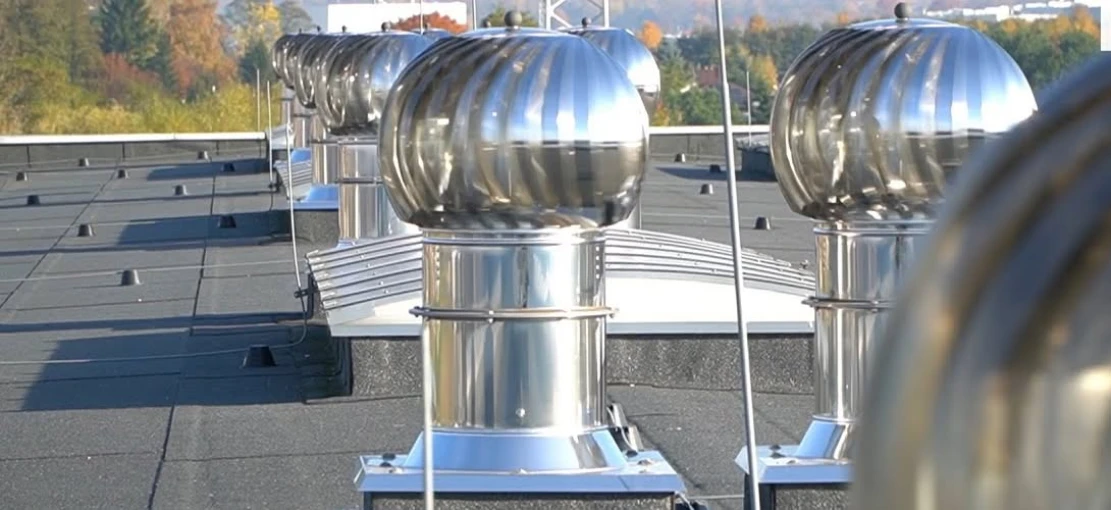

Nasada hybrydowa – istotny element systemu

Jednym z najważniejszych elementów wentylacji hybrydowej jest nasada hybrydowa montowana na zakończeniu kanału wentylacyjnego. To właśnie ona odpowiada za mechaniczne wspomaganie ciągu wtedy, gdy naturalne warunki nie zapewniają odpowiedniej wymiany powietrza.

Nasada może wykorzystywać zarówno działanie wiatru, jak i napęd elektryczny. W sprzyjających warunkach jej konstrukcja pozwala wspierać naturalny przepływ powietrza, natomiast gdy wiatr jest zbyt słaby, pracę może przejąć energooszczędny silnik. W zależności od rozwiązania prędkość obrotowa może być regulowana, aby utrzymywać odpowiedni poziom podciśnienia.

Nasada hybrydowa pełni więc funkcję swoistego „łącznika” między wentylacją naturalną a mechaniczną. Nie musi pracować z pełną wydajnością przez cały czas – jej zadaniem jest przede wszystkim zapewnienie dodatkowego wspomagania wtedy, gdy naturalny ciąg okazuje się niewystarczający.

Czy wentylacja hybrydowa jest dobrym rozwiązaniem?

Wentylacja hybrydowa może być ciekawym rozwiązaniem dla osób, które chcą poprawić skuteczność istniejącej wentylacji grawitacyjnej bez przechodzenia na pełny system mechaniczny. Łączy prostotę naturalnego przepływu powietrza z możliwością jego mechanicznego wspomagania.

Największą wartość daje tam, gdzie naturalna wentylacja działa poprawnie tylko w części warunków, a w pozostałym czasie wymaga dodatkowego wsparcia. Dzięki zastosowaniu odpowiednio dobranej nasady, nawiewników, elementów regulacyjnych i sterowania można stworzyć system, który elastycznie reaguje na zmieniające się warunki.

Trzeba jednak pamiętać, że skuteczność wentylacji hybrydowej zależy od prawidłowego projektu, odpowiedniego doprowadzenia powietrza i właściwego doboru urządzeń. Nie należy traktować samej nasady hybrydowej jako kompletnego rozwiązania – wszystkie elementy instalacji muszą ze sobą współpracować.
