Beton jądrowy – materiał, od którego zależy bezpieczeństwo elektrowni

Właśnie dlatego w kontekście budowy elektrowni jądrowych mówi się o betonie jądrowym – określeniu obejmującym specjalnie projektowane mieszanki betonowe stosowane w elementach konstrukcyjnych i osłonach radiologicznych obiektów jądrowych. Nie jest to jeden uniwersalny gatunek betonu. Jego skład i wymagania zależą od tego, gdzie zostanie zastosowany i jakie funkcje ma spełniać.

Szczególne znaczenie ma jego zastosowanie jako osłony biologicznej. Beton może skutecznie osłabiać promieniowanie gamma i neutronowe, dzięki czemu ogranicza dawki promieniowania poza obszarami, w których znajdują się źródła promieniowania. Międzynarodowa Agencja Energii Atomowej wskazuje, że w projektowaniu osłon należy uwzględniać m.in. gęstość materiału, możliwość powstawania pustek oraz odpowiednie rozmieszczenie przejść instalacyjnych.

W elektrowniach jądrowych beton jest również podstawowym materiałem wielu masywnych konstrukcji. Przykładowo, fundamenty i maty pod obudowami bezpieczeństwa mogą mieć kilka metrów grubości. Ściany osłon biologicznych w typowych elektrowniach mogą mieć natomiast około 3–4 m grubości.

Nie istnieje jeden idealny beton jądrowy

Jednym z najczęstszych nieporozumień jest traktowanie betonu jądrowego jako materiału o jednej, ściśle określonej recepturze. W rzeczywistości właściwości betonu dobiera się do konkretnego zastosowania.

W niektórych miejscach najważniejsza będzie wytrzymałość mechaniczna, w innych gęstość i zdolność do pochłaniania promieniowania, a jeszcze gdzie indziej odporność na wysoką temperaturę, szczelność czy ograniczenie skurczu.

Do produkcji betonów osłonowych można stosować kruszywa o większej gęstości. W zależności od wymagań wykorzystuje się m.in. kruszywa ciężkie, dzięki którym można uzyskać znacznie większą gęstość niż w przypadku zwykłego betonu. Materiały stosowane jako osłony mogą osiągać gęstość od około 2,3 g/cm³ dla typowego betonu do ponad 3,5–4,0 g/cm³ w przypadku specjalnych betonów ciężkich.

Jakie parametry powinien mieć beton stosowany w elektrowni jądrowej?

Najważniejsze parametry można podzielić na kilka grup.

Wytrzymałość na ściskanie

Beton musi przenosić ogromne obciążenia konstrukcyjne. W dokumentach IAEA dotyczących osłon biologicznych wskazuje się na pożądaną wytrzymałość na ściskanie rzędu około 34–41 MPa dla określonych zastosowań osłonowych. Nie oznacza to jednak, że każdy beton używany w elektrowni będzie miał właśnie taką klasę. Wymagana wytrzymałość jest ustalana dla konkretnego elementu konstrukcji.

W praktyce konstrukcje elektrowni mogą wymagać betonów o różnych klasach wytrzymałości, zależnie od projektu, obciążeń i funkcji danego elementu.

Gęstość

W przypadku osłony radiologicznej gęstość jest jednym z kluczowych parametrów. Im większa masa materiału znajduje się na drodze promieniowania, tym skuteczniejsze może być jego osłabienie.

Dlatego do wybranych zastosowań stosuje się betony ciężkie, których gęstość może być znacząco wyższa od typowego betonu konstrukcyjnego.

Nie można jednak powiedzieć, że „im cięższy beton, tym zawsze lepszy”. Projektant musi uwzględnić rodzaj promieniowania, jego energię, geometrię źródła, wymaganą dawkę poza osłoną oraz ewentualną produkcję promieniowania wtórnego.

Zawartość wodoru

W przypadku neutronów istotna jest zawartość wodoru w materiale. Woda związana i wolna w strukturze betonu może uczestniczyć w spowalnianiu neutronów.

IAEA zwraca uwagę, że dla betonów osłonowych pożądana jest odpowiednia zawartość wodoru, która pozostaje możliwie stabilna w temperaturze eksploatacji.

To pokazuje, dlaczego projektowanie betonu jądrowego nie sprowadza się do prostego zwiększania jego gęstości.

Niska porowatość i ograniczenie pustek

W konstrukcji będącej osłoną radiologiczną szczególnie niebezpieczne mogą być niekontrolowane pustki i obszary o mniejszej gęstości. Tworzą one miejsca, w których grubość efektywnej osłony jest mniejsza od zakładanej.

Dlatego technologia betonowania, zagęszczanie mieszanki, kontrola jakości i sposób prowadzenia robót mają w obiekcie jądrowym wyjątkowe znaczenie. IAEA wskazuje wprost na konieczność takiego zarządzania procesem budowy osłon, aby unikać pustek i obszarów o obniżonej gęstości.

Niska nasiąkliwość i szczelność

W wielu konstrukcjach jądrowych beton musi ograniczać przepływ wody i innych mediów. Szczelność ma znaczenie nie tylko ze względów konstrukcyjnych, lecz także bezpieczeństwa.

W przypadku obudowy bezpieczeństwa reaktora beton może być częścią systemu odpowiedzialnego za ograniczenie uwalniania substancji promieniotwórczych. W konstrukcjach żelbetowych funkcję szczelności może dodatkowo pełnić stalowy liner, podczas gdy beton odpowiada przede wszystkim za nośność konstrukcji.

Odporność na temperaturę

Beton znajdujący się w pobliżu reaktora musi być przygotowany na oddziaływanie temperatur występujących zarówno podczas normalnej eksploatacji, jak i w warunkach awaryjnych.

Zmiany temperatury powodują rozszerzanie i kurczenie materiału. Dlatego ważne są takie parametry jak współczynnik rozszerzalności cieplnej, przewodność cieplna, ciepło właściwe i odporność na degradację termiczną.

Niskie ciepło hydratacji

W przypadku bardzo masywnych elementów betonowych istotnym problemem jest ciepło wydzielające się podczas hydratacji cementu. Jeżeli wnętrze masywnego elementu nagrzewa się znacznie bardziej niż jego powierzchnia, mogą powstawać naprężenia prowadzące do spękań.

Dlatego w betonach stosowanych w masywnych konstrukcjach jądrowych pożądane są m.in. niskie ciepło hydratacji i ograniczony skurcz wysychania.

W jakich warunkach beton jądrowy musi się sprawdzić?

Największym wyzwaniem jest to, że beton w elektrowni jądrowej musi zachowywać wymagane właściwości przez bardzo długi okres. Nie wystarczy więc, aby osiągnął odpowiednią wytrzymałość po 28 dniach.

Konstrukcja musi być projektowana z uwzględnieniem całego okresu eksploatacji obiektu oraz potencjalnych warunków awaryjnych. IAEA wskazuje na konieczność uwzględniania obciążeń ciśnieniowych i termicznych oraz oddziaływania ciepła, wilgoci i promieniowania. Jednocześnie należy ograniczać ryzyko procesów starzeniowych, takich jak korozja chlorkowa, reakcja alkalia–krzemionka czy opóźnione powstawanie ettringitu.

Normalna eksploatacja

W czasie normalnej pracy beton może być narażony na:

• podwyższoną temperaturę,
• wilgoć,
• cykle temperaturowe,
• promieniowanie,
• obciążenia konstrukcyjne,
• drgania,
• oddziaływanie instalacji technologicznych.

Warunki awaryjne

Projektanci muszą brać pod uwagę również sytuacje, które nie występują podczas normalnej pracy. Konstrukcja może zostać poddana działaniu wysokiej temperatury, zwiększonego ciśnienia, dynamicznych obciążeń oraz innych oddziaływań wynikających ze scenariusza awaryjnego.

Dlatego beton i cały system obudowy bezpieczeństwa są projektowane nie tylko jako zwykła konstrukcja budowlana, lecz jako element systemu wielopoziomowej ochrony.

Trzęsienie ziemi i inne zagrożenia

Elektrownia jądrowa jest projektowana z uwzględnieniem zagrożeń zewnętrznych i wewnętrznych. W zależności od lokalizacji mogą to być między innymi:

• oddziaływania sejsmiczne,
• ekstremalne warunki pogodowe,
• powodzie,
• pożary,
• uderzenia obiektów,
• awarie urządzeń,
• lokalne oddziaływania dynamiczne.

W przypadku osłon radiologicznych IAEA wskazuje na konieczność uwzględniania również odpowiednich zagrożeń zewnętrznych, w tym oddziaływań sejsmicznych.

Oznacza to, że beton musi być częścią całego systemu bezpieczeństwa, a nie tylko materiałem o wysokiej wytrzymałości.

Największym przeciwnikiem jest czas

Jednym z najważniejszych zagadnień w przypadku betonowych konstrukcji jądrowych jest starzenie materiału.

Beton nie jest materiałem całkowicie niezmiennym. W ciągu dziesięcioleci mogą zachodzić w nim procesy chemiczne i fizyczne wpływające na jego właściwości. Znaczenie mają między innymi karbonatyzacja, penetracja chlorków, reakcje alkalia–kruszywo, skurcz, pełzanie oraz oddziaływania termiczne.

Dlatego projektowanie elektrowni jądrowej musi obejmować nie tylko dobór materiału i wykonanie konstrukcji, lecz również późniejszy program kontroli i monitorowania starzenia. IAEA wskazuje na potrzebę uwzględniania procesów starzeniowych już na etapie wyboru i projektowania betonu oraz prowadzenia monitoringu w czasie eksploatacji.

Przejścia instalacyjne w betonie jądrowym

Jednym z mniej oczywistych problemów jest wykonywanie otworów, przepustów i przejść instalacyjnych przez ściany będące osłoną radiologiczną.

Każdy taki otwór może potencjalnie stworzyć drogę dla promieniowania. Dlatego projektuje się odpowiednie przepusty, załamania tras, labirynty i inne rozwiązania ograniczające możliwość powstawania bezpośredniej drogi promieniowania.

W praktyce oznacza to, że bezpieczeństwo nie zależy wyłącznie od parametrów samego betonu. Liczy się cała geometria konstrukcji.

Beton a obudowa bezpieczeństwa reaktora

Jedną z najważniejszych konstrukcji betonowych elektrowni jądrowej jest obudowa bezpieczeństwa, czyli containment.

Jej zadaniem jest między innymi ograniczenie uwolnienia substancji promieniotwórczych podczas normalnej eksploatacji i w warunkach awaryjnych, ochrona reaktora przed określonymi zagrożeniami zewnętrznymi i wewnętrznymi oraz zapewnienie osłony radiologicznej.

W zależności od przyjętej technologii containment może wykorzystywać konstrukcję żelbetową, stalową lub rozwiązania hybrydowe. W przypadku konstrukcji żelbetowych beton zapewnia przede wszystkim nośność, natomiast szczelność może być wspomagana przez stalową wykładzinę.

Nie tylko wytrzymałość – najważniejsza jest przewidywalność

Beton jądrowy można więc postrzegać jako materiał, którego najważniejszą cechą nie jest pojedynczy rekordowy parametr, ale przewidywalne zachowanie przez dziesięciolecia.

Projektant musi wiedzieć, jak beton zachowa się pod obciążeniem, w wysokiej temperaturze, przy obecności wilgoci, pod wpływem promieniowania i w warunkach potencjalnej awarii. Wykonawca musi natomiast potrafić uzyskać zaprojektowane właściwości w rzeczywistej konstrukcji – bez niekontrolowanych pustek, nadmiernych rys czy różnic właściwości pomiędzy poszczególnymi partiami.

To właśnie odróżnia beton stosowany w obiekcie jądrowym od typowego betonu budowlanego. Nie wystarczy, aby był mocny. Musi być trwały, szczelny, jednorodny, odpowiednio gęsty, odporny na przewidywane oddziaływania i wykonany w sposób umożliwiający potwierdzenie jego jakości.

Beton w pierwszej polskiej elektrowni jądrowej

Temat betonu jądrowego nabiera w Polsce szczególnego znaczenia. Pierwsza polska elektrownia jądrowa powstaje w lokalizacji Lubiatowo–Kopalino w gminie Choczewo, a inwestorem jest spółka Polskie Elektrownie Jądrowe. Projekt zakłada budowę trzech bloków z reaktorami AP1000.

Co ważne, w sierpniu 2026 r. projekt wszedł w kolejny, rzeczywiście budowlany etap. 5 sierpnia 2026 r. PEJ poinformowały o przekazaniu generalnemu wykonawcy, firmie Bechtel, terenu pod budowę oraz rozpoczęciu robót ziemnych realizowanych przez Budimex. Informację tę potwierdziło również Ministerstwo Aktywów Państwowych.

Nie oznacza to oczywiście, że w sierpniu 2026 r. wylewane są już zasadnicze konstrukcje betonowe reaktora. Rozpoczęcie robót ziemnych jest jednak istotnym krokiem w kierunku właściwej fazy budowy. W kolejnych etapach beton stanie się jednym z podstawowych materiałów całej inwestycji – od fundamentów i masywnych konstrukcji po elementy związane z bezpieczeństwem jądrowym.

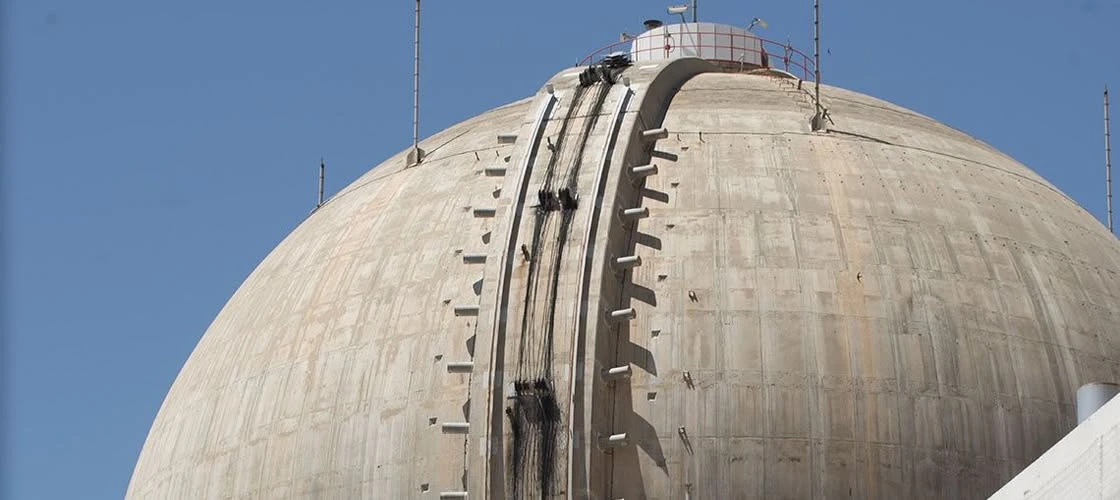

Fot. foronuclear.org
