​Mieszalniki koloidalne o wysokim stopniu rozdrabniania - nowa technologia przy podawaniu mieszaniny wypełniającej w tunelowaniu TBM

W trakcie drążenia tuneli metodą TBM (Tunnel Boring Machine) wykorzystuje się do budowy tuneli elementy prefabrykowane, tak zwane Tubingi (moduły konstrukcyjne).

Na etapie budowy przy zastosowaniu takiej technologii powstaje wolna przestrzeń miedzy tubingiem, a istniejącym gruntem. Ta wolna przestrzeń może mieć do kilkunastu centymetrów szerokości i pozostawiona powodowałaby nadmierne osiadanie otaczającego tunel gruntu. Dlatego należy dokładnie wypełnić ją specjalną mieszanką tak zwaną dwuskładnikową A/B, której celem jest wyeliminowanie ryzyka osiadania gruntu dookoła tubingów.

Mieszanki wypełniające dwuskładnikowe są projektowane w różnych wariantach wytrzymałości na ściskanie od 0 do 10 MPa. Dodatkowo muszą one spełniać inne wymagania: urabialność przez min 5h, brak segregacji podczas podawania pod ciśnieniem minimum 5 atm.

Technologia mieszania koloidalnego

Technologia mieszania koloidalnego generuje niezwykłe rozdrobnienie podczas mieszania cementu, popiołu lotnego, pyłu krzemionkowego, żużla, bentonitu i innych mikrokrzemionek lub materiałów wiążących.

Młyn koloidalny, przy prędkościach większych niż 1500 obr./min rozdrabnia materiały cementowe i drobne w gęstą mieszaninę płynną lub szlamową. Możliwość generowania tak wysokiego rozdrabniania zwiększa wydajność mieszania koloidalnego, co skutkuje wyższą wytrzymałością betonu bez zwiększonego zużycia cementu. Ponadto stabilność mieszaniny poprawia się dzięki obrotom młyna koloidalnego na minutę.

Połączenie wydajności mieszania koloidalnego i stabilna konsystencja zapewnia spójne zestalanie i lepkość produktu końcowego. Ten przewidywalny wynik produktu końcowego ma lepsze właściwości - mniejszą lepkość, dłuższy czas żelowania oraz brak rozwarstwiania się, co jest pożądane w trakcie transportowania zaprawy na miejsce iniekcji.

Rozwiązania Simem

VORTIMIX to nowa linia mikserów koloidalnych o wysokim rozdrabnianiu, produkowana przez firmę SIMEM.

VORTIMIX jest oferowany w różnych rozmiarach od 10 do 30 m3/h, aby sprostać wszelkim wymaganiom.

Wysokie działanie ROZDRABNIAJĄCE młyna koloidalnego jest uznawane za najskuteczniejszą metodę mieszania zapraw cementowych i innych materiałów. Mieszanie koloidalne skutkuje bardzo stabilnymi mieszankami, które są odporne na rozwarstwianie i zapewniają maksymalną wytrzymałość na ściskanie, w porównaniu do materiałów przygotowywanych w mieszalnikach łopatkowych.

VORTIMIX może szybko mieszać zaprawy cementowe o stosunku wody do cementu wynoszącym zaledwie 0,6:1 (wagowo). W połączeniu z opcjonalnym mieszadłem łopatkowym VORTIMIX może obsługiwać zaprawy o stosunku wody do cementu wynoszącym zaledwie 0,45:1. Stosunek ten może być nawet niższy po dodaniu superplastyfikatorów.

Zalety mieszania koloidalnego

• mniejsza lepkość, dłuższy czas żelowania ZAPRAWY
• Jednolitość ZAPRAWY – brak rozwarstwiania
• 80% wyższa wytrzymałość wczesnej ZAPRAWY
• 10% możliwość oszczędności kosztów materiału - cementu
• Przewidywalne ciśnienia pompowania do transportu ZAPRAWY

SealCrete od Simem

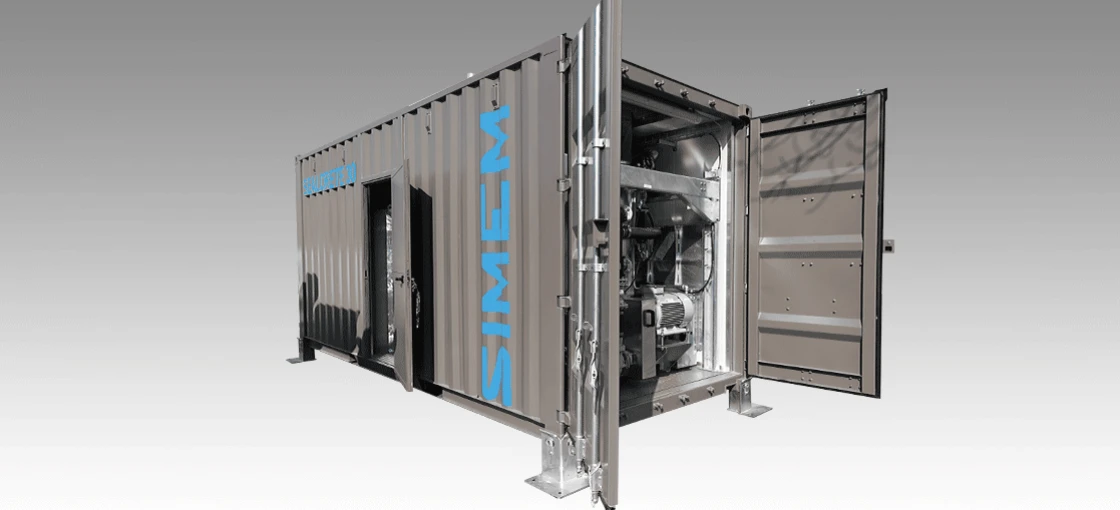

SealCrete firmy SIMEM to seria kontenerowych zakładów do produkcji zapraw, wyposażonych w mieszalnik koloidalny VortiMix o wysokim rozdrabnianiu.

Łączna zawartość SealCrete obejmuje:

• mieszalnik koloidalny VortiMix
• system czyszczenia pod wysokim ciśnieniem
• zbiorniki mieszające
• pompy i pełną automatyzację.

Te autonomiczne jednostki są zoptymalizowane pod kątem łatwego transportu, instalacji i modułowej wszechstronności produkcji o wysokiej wydajności.

Autor publikacji: Tomasz Olszewski, dyrektor handlowy FRD Polska Sp. z o.o.

***
