Wentylatory promieniowe – jak działają i gdzie się je stosuje?

Ze względu na możliwość uzyskiwania stosunkowo wysokiego ciśnienia wentylatory promieniowe znajdują zastosowanie wszędzie tam, gdzie przepływ powietrza musi pokonać opory instalacji, takie jak kanały, filtry, wymienniki ciepła czy elementy technologiczne.

Kluczowym elementem wentylatora promieniowego jest wirnik. Jego obrót powoduje zmianę kierunku przepływu powietrza oraz wzrost jego energii. Następnie powietrze trafia do obudowy, która kieruje je do króćca wylotowego.

Konstrukcja wentylatorów promieniowych pozwala uzyskać wysokie ciśnienie dyspozycyjne, dlatego urządzenia te sprawdzają się w instalacjach, w których występują znaczne opory przepływu.

Jak działa wentylator promieniowy?

Działanie wentylatora promieniowego rozpoczyna się od zasysania powietrza przez otwór znajdujący się w osi wirnika. Obracające się łopatki przejmują powietrze i nadają mu energię mechaniczną. Pod wpływem siły odśrodkowej powietrze przemieszcza się od środka wirnika w kierunku jego obwodu.

Następnie strumień powietrza trafia do obudowy spiralnej lub innego rodzaju odpowiednio ukształtowanej komory. Jej zadaniem jest uporządkowanie przepływu i przekształcenie części energii kinetycznej w ciśnienie. Powietrze zostaje ostatecznie skierowane do przewodu lub urządzenia odbiorczego.

W praktyce oznacza to, że wentylator promieniowy może efektywnie tłoczyć powietrze przez rozbudowane instalacje, w których występują większe opory przepływu.

Gdzie stosuje się wentylatory promieniowe?

Wentylatory promieniowe znajdują zastosowanie zarówno w budynkach, jak i w wielu gałęziach przemysłu. Są stosowane między innymi w instalacjach wentylacyjnych i klimatyzacyjnych, systemach odpylania, urządzeniach grzewczych, suszarniach oraz układach technologicznych.

Typowe zastosowania wentylatorów promieniowych obejmują:

• wentylację przemysłową,
• instalacje HVAC,
• systemy wyciągowe,
• odpylanie i odciąg zanieczyszczeń,
• transport pneumatyczny,
• urządzenia grzewcze i kotły,
• suszarnie przemysłowe,
• chłodzenie maszyn i urządzeń,
• centrale wentylacyjne,
• instalacje technologiczne,
• odciągi stanowiskowe,
• systemy filtracji powietrza.

Wentylatory promieniowe mogą być również wykorzystywane do transportowania określonych gazów technologicznych. W takich zastosowaniach istotne znaczenie ma dobór materiałów, konstrukcji wirnika oraz parametrów urządzenia do rodzaju transportowanego medium.

Jakie są rodzaje wentylatorów promieniowych?

Wentylatory promieniowe można podzielić na kilka grup w zależności od konstrukcji wirnika, sposobu napędu, zastosowania oraz parametrów pracy.

Jednym z podstawowych kryteriów jest kształt łopatek wirnika. Wyróżnia się między innymi wentylatory z łopatkami pochylonymi do przodu, pochylonymi do tyłu oraz łopatkami promieniowymi.

Wentylatory z łopatkami pochylonymi do przodu mogą zapewniać duży przepływ przy stosunkowo kompaktowej konstrukcji. Stosuje się je między innymi w wybranych urządzeniach wentylacyjnych i klimatyzacyjnych.

Wentylatory z łopatkami pochylonymi do tyłu charakteryzują się korzystnymi właściwościami pod względem sprawności energetycznej i są często wykorzystywane w instalacjach wentylacyjnych oraz przemysłowych.

Wentylatory z łopatkami promieniowymi są projektowane z myślą o pracy w warunkach, w których występują wymagające parametry przepływu. Ich konstrukcja może być dostosowana między innymi do transportu powietrza zawierającego pyły lub inne cząstki, zależnie od konkretnego modelu.

Czym różnią się wentylatory promieniowe od osiowych?

Najważniejsza różnica między wentylatorem promieniowym a osiowym dotyczy kierunku przepływu powietrza.

W wentylatorze osiowym powietrze przepływa zasadniczo wzdłuż osi obrotu wirnika. Konstrukcja przypomina pod tym względem śmigło – powietrze jest zasysane z jednej strony i przemieszczane w tym samym kierunku.

W wentylatorze promieniowym powietrze wpływa do wirnika osiowo, ale po przejściu przez wirnik zmienia kierunek i jest wyrzucane na zewnątrz, zasadniczo prostopadle do kierunku zasysania.

Różnica konstrukcyjna wpływa na charakterystykę obu urządzeń. Wentylatory osiowe są często stosowane tam, gdzie potrzebny jest duży przepływ powietrza przy relatywnie niewielkich oporach. Wentylatory promieniowe znajdują natomiast zastosowanie w instalacjach, w których istotne jest uzyskanie odpowiedniego sprężu i pokonanie większych oporów przepływu.

Dlaczego wentylatory promieniowe są stosowane w instalacjach o dużych oporach?

Jedną z najważniejszych cech wentylatorów promieniowych jest zdolność do wytwarzania stosunkowo wysokiego ciśnienia. Ma to znaczenie w instalacjach, w których powietrze musi przepływać przez długie kanały, kolana, filtry, nagrzewnice, chłodnice lub inne elementy stawiające opór.

W takich warunkach sam duży przepływ powietrza nie wystarczy. Wentylator musi dysponować odpowiednim sprężem, aby utrzymać wymagany przepływ w całej instalacji.

Z tego względu przy wyborze wentylatora promieniowego należy analizować nie tylko wydajność przepływową, ale również ciśnienie, przy którym urządzenie ma pracować.

Jak dobrać wentylator promieniowy do instalacji?

Dobór wentylatora promieniowego powinien uwzględniać parametry całego układu. Podstawowe znaczenie mają wymagany przepływ powietrza oraz całkowite opory instalacji.

Należy również uwzględnić temperaturę i właściwości transportowanego medium, warunki pracy, dostępne miejsce, sposób montażu oraz wymagania dotyczące poziomu hałasu i zużycia energii.

W przypadku instalacji przemysłowych istotne mogą być także takie parametry jak obecność pyłów, wilgoć, agresywność chemiczna gazu czy konieczność zastosowania specjalnych materiałów konstrukcyjnych.

Prawidłowo dobrany wentylator powinien pracować w punkcie odpowiadającym rzeczywistym wymaganiom instalacji. Zbyt małe urządzenie może nie zapewnić wymaganego przepływu, natomiast przewymiarowany wentylator może prowadzić do niepotrzebnego zużycia energii i problemów z regulacją przepływu.

Jakie parametry wentylatora promieniowego są najważniejsze?

Przy wyborze wentylatora promieniowego warto zwrócić uwagę przede wszystkim na:

• wydajność przepływową – określającą ilość powietrza lub gazu przemieszczaną w jednostce czasu,
• ciśnienie lub spręż – określające zdolność wentylatora do pokonywania oporów instalacji,
• prędkość obrotową – wpływającą na parametry pracy i poziom hałasu,
• moc silnika – dopasowaną do wymaganego punktu pracy,
• sprawność – istotną z punktu widzenia zużycia energii,
• poziom hałasu – szczególnie ważny w instalacjach znajdujących się w pobliżu stanowisk pracy,
• temperaturę medium – kluczową przy zastosowaniach przemysłowych,
• materiał wykonania – dobierany odpowiednio do środowiska pracy i transportowanego medium.

Dane te powinny być analizowane razem, ponieważ pojedynczy parametr nie określa możliwości całego urządzenia.

Jakie zalety mają wentylatory promieniowe?

Wentylatory promieniowe są cenione przede wszystkim za możliwość uzyskiwania wysokiego sprężu oraz za szerokie możliwości zastosowania. Dzięki różnorodnym konstrukcjom mogą być dobierane zarówno do typowych instalacji wentylacyjnych, jak i wymagających procesów przemysłowych.

Do ich istotnych zalet należą możliwość pracy przy większych oporach instalacji, różnorodność dostępnych konstrukcji oraz możliwość dostosowania parametrów urządzenia do konkretnego zastosowania.

W zależności od konstrukcji i zastosowanego silnika możliwe jest również wykorzystanie układów regulacji prędkości obrotowej, co pozwala dopasować wydajność wentylatora do aktualnego zapotrzebowania instalacji.

Czy wentylatory promieniowe sprawdzają się w przemyśle?

Tak, wentylatory promieniowe są szeroko stosowane w przemyśle, ponieważ mogą być przystosowane do pracy w instalacjach o wysokich oporach oraz w różnych warunkach środowiskowych.

W zależności od konstrukcji mogą obsługiwać między innymi powietrze zawierające pyły, gorące gazy czy określone media technologiczne. Wymaga to jednak zastosowania wentylatora odpowiednio zaprojektowanego do konkretnego medium i warunków pracy.

W instalacjach przemysłowych dobór urządzenia powinien uwzględniać cały układ technologiczny, a nie tylko wymaganą ilość przepływającego powietrza.

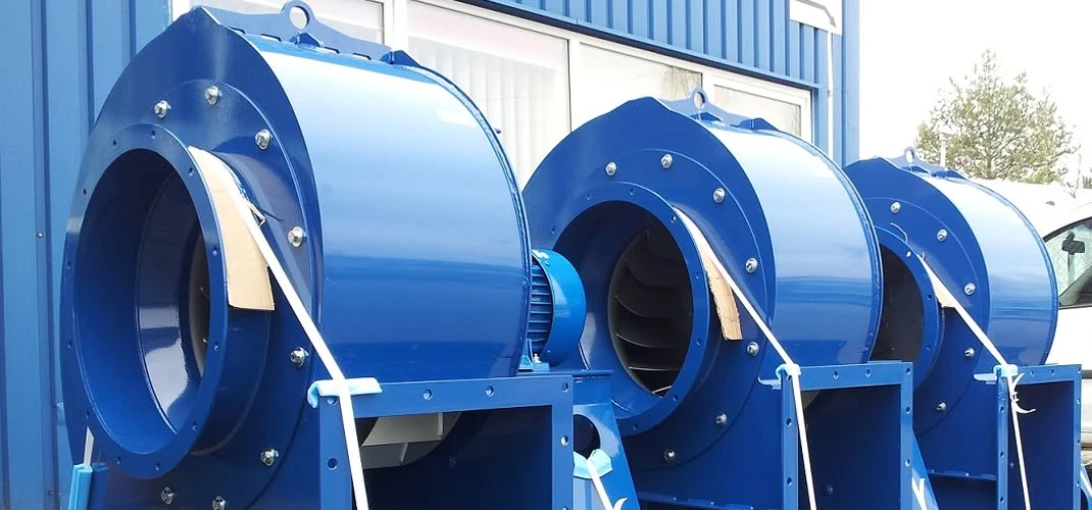

Fot. planetfan.pl
