Systemy HVAC – kompleksowe zarządzanie klimatem w budynku

W zaawansowanych instalacjach mogą także współpracować z automatyką budynkową, systemami odzysku ciepła i rozwiązaniami odpowiedzialnymi za bezpieczeństwo oraz efektywność energetyczną.

Od czego pochodzi skrót HVAC?

Skrót HVAC pochodzi z języka angielskiego i oznacza:

• H – Heating (ogrzewanie),
• V – Ventilation (wentylacja),
• AC – Air Conditioning (klimatyzacja).

Nazwa ta odzwierciedla trzy podstawowe funkcje, jakie pełni system – dostarczanie ciepła zimą, wymianę powietrza przez cały rok oraz chłodzenie i osuszanie powietrza latem.

Co obejmuje system HVAC?

Zakres systemu HVAC może być bardzo różny i zależy przede wszystkim od rodzaju budynku, jego przeznaczenia oraz wymaganych parametrów powietrza.

Podstawowe elementy HVAC można podzielić na trzy główne obszary.

Heating – ogrzewanie

Część grzewcza odpowiada za dostarczanie ciepła do pomieszczeń. W zależności od projektu może wykorzystywać różne źródła energii i sposoby przekazywania ciepła.

Do systemu mogą należeć między innymi:

• kotły,
• pompy ciepła,
• nagrzewnice,
• grzejniki,
• ogrzewanie podłogowe,
• wymienniki ciepła,
• centrale grzewcze,
• instalacje wodne i powietrzne,
• systemy odzysku ciepła.

Ventilation – wentylacja

Wentylacja zapewnia wymianę powietrza. Jej zadaniem jest usuwanie zużytego powietrza i dostarczanie świeżego, a w bardziej zaawansowanych systemach również jego filtrowanie, ogrzewanie, chłodzenie czy osuszanie.

System wentylacyjny może obejmować:

• centrale wentylacyjne,
• wentylatory,
• kanały wentylacyjne,
• filtry,
• przepustnice,
• czerpnie i wyrzutnie,
• kratki i nawiewniki,
• tłumiki akustyczne,
• wymienniki do odzysku ciepła,
• czujniki jakości powietrza.

Air Conditioning – klimatyzacja

Klimatyzacja służy przede wszystkim do chłodzenia powietrza, ale współczesne systemy mogą również regulować jego wilgotność, filtrować je i – w zależności od konfiguracji – ogrzewać.

W tej części instalacji mogą znajdować się:

• agregaty chłodnicze,
• klimatyzatory,
• jednostki wewnętrzne i zewnętrzne,
• chillery,
• pompy ciepła,
• skraplacze,
• parowniki,
• wymienniki ciepła,
• instalacje czynnika chłodniczego,
• układy sterowania.

Jakie urządzenia mogą być częścią instalacji HVAC?

Instalacja HVAC może składać się z wielu różnych urządzeń. Nie ma jednego, uniwersalnego zestawu komponentów – konfiguracja zależy od potrzeb konkretnego obiektu.

Do najczęściej spotykanych urządzeń należą:

Centrale wentylacyjne i klimatyzacyjne – odpowiadają za przygotowanie powietrza, jego filtrację, ogrzewanie, chłodzenie i dystrybucję.

Wentylatory – wymuszają przepływ powietrza w instalacji.

Pompy ciepła – mogą być wykorzystywane zarówno do ogrzewania, jak i chłodzenia.

Kotły i źródła ciepła – dostarczają energię cieplną do instalacji.

Chillery – wytwarzają wodę lodową lub inny czynnik wykorzystywany do chłodzenia.

Klimakonwektory (fan-coile) – przekazują ciepło lub chłód do pomieszczeń za pomocą przepływającego powietrza.

Wymienniki ciepła – umożliwiają przekazywanie energii cieplnej między różnymi strumieniami powietrza lub mediami.

Filtry powietrza – ograniczają przedostawanie się pyłów, cząstek i innych zanieczyszczeń.

Nawiewniki i wywiewniki – odpowiadają za dostarczanie i odbieranie powietrza z pomieszczeń.

Kanały wentylacyjne – tworzą sieć transportującą powietrze pomiędzy centralą a poszczególnymi strefami budynku.

Automatyka i systemy sterowania – monitorują pracę instalacji i umożliwiają automatyczną regulację jej parametrów.

W większych obiektach system HVAC może współpracować także z systemem zarządzania budynkiem, np. BMS (Building Management System).

Dobór konkretnych urządzeń zależy od przeznaczenia budynku, jego wielkości oraz wymagań dotyczących komfortu i efektywności energetycznej.

Czym różnią się systemy HVAC od zwykłego ogrzewania, wentylacji i klimatyzacji?

Kluczowa różnica polega na integracji i automatyzacji. Tradycyjne, niezależne instalacje grzewcze, wentylacyjne i klimatyzacyjne działają osobno – każda z nich jest sterowana oddzielnie, co często prowadzi do nieefektywnego zużycia energii (np. jednoczesnego grzania i chłodzenia tego samego pomieszczenia).

System HVAC natomiast:

• koordynuje pracę wszystkich podsystemów w czasie rzeczywistym,
• optymalizuje zużycie energii, np. wykorzystując odzysk ciepła z powietrza wywiewanego,
• reaguje automatycznie na zmiany temperatury, wilgotności czy poziomu CO2,
• umożliwia zdalne zarządzanie i monitoring całego budynku z jednego panelu.

Dzięki temu HVAC zapewnia wyższy komfort użytkowników przy niższych kosztach eksploatacji w porównaniu do rozdzielnych instalacji.

Rozbudowane systemy: HVACI oraz HVACR

W niektórych zastosowaniach standardowy system HVAC jest rozszerzany o dodatkowe funkcje:

• HVACI

System HVAC uzupełniony o funkcję Industrial, czyli rozwiązania przeznaczone dla zastosowań przemysłowych. W zależności od branży i przyjętej terminologii skrót może być stosowany w różny sposób, dlatego jego dokładne znaczenie warto zawsze interpretować w kontekście konkretnej instalacji lub projektu.

HVACI może obejmować między innymi precyzyjną kontrolę temperatury, kontrolę wilgotności, filtrację powietrza, kontrolę ciśnienia, utrzymywanie określonego kierunku przepływu powietrza, odpylanie, usuwanie zanieczyszczeń, odzysk energii, automatykę przemysłową, monitoring parametrów środowiskowych.

Takie rozwiązania są szczególnie istotne w obiektach, w których niewielkie zmiany warunków mogą wpływać na jakość produktu lub bezpieczeństwo procesu.

• HVACR

System HVAC rozszerzony o Refrigeration (chłodnictwo), obejmujący dodatkowo instalacje chłodnicze wykorzystywane np. w przemyśle spożywczym, magazynach chłodniczych czy sklepach wielkopowierzchniowych, gdzie oprócz komfortu cieplnego konieczne jest utrzymanie niskich temperatur do przechowywania produktów.

HVACR znajduje zastosowanie między innymi w zakładach przemysłu spożywczego, chłodniach, mroźniach, magazynach produktów wymagających kontrolowanej temperatury, sklepach i supermarketach, centrach logistycznych, hotelach i restauracjach, obiektach przemysłowych.

W takich instalacjach system HVACR może łączyć komfortową klimatyzację pomieszczeń z technologicznymi układami chłodniczymi.

Oba rozszerzenia pokazują, jak elastyczna i skalowalna jest koncepcja systemów HVAC – może być dostosowywana do bardzo specyficznych potrzeb różnych branż.

Korzyści z zastosowania systemu HVAC

Zastosowanie zintegrowanego systemu HVAC niesie ze sobą szereg wymiernych korzyści:

• wyższa efektywność energetyczna – dzięki koordynacji pracy urządzeń i odzyskowi ciepła
• lepsza jakość powietrza wewnętrznego – filtracja, kontrola wilgotności i wymiana powietrza zmniejszają ryzyko alergii i chorób układu oddechowego
• większy komfort użytkowników – stabilna temperatura i wilgotność niezależnie od pory roku
• niższe koszty eksploatacyjne w dłuższej perspektywie – mimo wyższych kosztów inwestycyjnych, optymalizacja pracy systemu przekłada się na oszczędności
• możliwość zdalnego monitoringu i zarządzania – szybka reakcja na awarie i łatwiejsze planowanie konserwacji
• wydłużona żywotność urządzeń – dzięki automatyzacji i unikaniu przeciążeń poszczególnych komponentów.

Systemy HVAC w środowiskach przemysłowych

W środowisku przemysłowym wymagania wobec systemów HVAC są zazwyczaj znacznie większe niż w budynkach mieszkalnych czy biurowych.

System może być odpowiedzialny nie tylko za komfort pracowników, lecz przede wszystkim za utrzymanie warunków niezbędnych do prawidłowego przebiegu procesów technologicznych.

Muszą one radzić sobie z:

• dużymi obciążeniami cieplnymi generowanymi przez maszyny i procesy produkcyjne,
• kontrolą zanieczyszczeń – usuwaniem pyłów, oparów chemicznych czy nadmiaru wilgoci powstających podczas produkcji,
• utrzymaniem specyficznych warunków technologicznych – np. stałej temperatury i wilgotności wymaganej w procesach produkcji elektroniki, farmaceutyków czy żywności,
• wymaganiami bezpieczeństwa – w środowiskach z ryzykiem wybuchu (strefy ATEX) systemy HVAC muszą być zaprojektowane zgodnie z rygorystycznymi normami przeciwwybuchowymi,
• pracą ciągłą – przemysłowe instalacje HVAC często muszą działać nieprzerwanie 24/7, co wymaga większej niezawodności i redundancji kluczowych komponentów.

W takich środowiskach systemy HVAC są zwykle projektowane indywidualnie, z uwzględnieniem specyfiki danego procesu produkcyjnego, a ich awaria może prowadzić nie tylko do dyskomfortu, ale i do przestojów produkcyjnych czy zagrożeń dla bezpieczeństwa pracowników.

HVAC w zakładach produkcyjnych

W halach produkcyjnych instalacja HVAC może zapewniać odpowiednią temperaturę i wentylację, a jednocześnie usuwać ciepło, wilgoć, pyły lub substancje powstające podczas produkcji.

Ważne jest także utrzymywanie odpowiednich warunków dla maszyn i urządzeń. Niektóre procesy technologiczne wymagają bowiem stabilnej temperatury lub wilgotności.

HVAC w przemyśle farmaceutycznym

W produkcji farmaceutycznej i laboratoriach szczególnie istotne są czystość powietrza, filtracja oraz kontrola ciśnienia pomiędzy pomieszczeniami.

W pomieszczeniach o wysokich wymaganiach czystości stosuje się specjalistyczne rozwiązania wentylacyjne i filtracyjne, które pozwalają ograniczyć ryzyko zanieczyszczenia produktu.

HVAC w przemyśle spożywczym

W zakładach spożywczych system HVAC może wpływać zarówno na komfort pracowników, jak i na warunki produkcji oraz przechowywania żywności.

Istotne mogą być między innymi temperatura, wilgotność, filtracja i odpowiednia organizacja przepływu powietrza. W połączeniu z chłodnictwem system tworzy rozwiązanie HVACR.

HVAC w centrach danych

Centra danych wymagają ciągłego odprowadzania dużych ilości ciepła generowanego przez urządzenia IT. System chłodzenia jest więc jednym z kluczowych elementów infrastruktury obiektu.

W takich miejscach istotne są niezawodność, możliwość pracy ciągłej, redundancja oraz precyzyjna kontrola temperatury.

HVAC w cleanroomach

Pomieszczenia czyste, czyli cleanroomy, wymagają szczególnie precyzyjnego zarządzania jakością powietrza. System HVAC może odpowiadać za filtrację, kontrolę liczby cząstek, temperaturę, wilgotność i różnice ciśnień pomiędzy strefami.

Rozwiązania tego typu są stosowane między innymi w farmacji, elektronice, biotechnologii oraz wybranych procesach laboratoryjnych i medycznych.

Automatyka – ważny element współczesnego HVAC

Nowoczesny system HVAC nie powinien być postrzegany wyłącznie jako zestaw urządzeń mechanicznych. Bardzo ważną rolę odgrywa automatyka sterująca.

Czujniki przekazują informacje o aktualnych warunkach, a sterowniki wykorzystują je do regulacji pracy urządzeń. System może automatycznie zmieniać wydajność wentylatorów, temperaturę czynnika grzewczego lub chłodniczego, położenie przepustnic czy intensywność wentylacji.

W bardziej rozbudowanych obiektach dane mogą być zbierane przez system BMS, który umożliwia centralny nadzór nad instalacjami budynku.

Dzięki temu możliwe jest nie tylko sterowanie HVAC, ale również monitorowanie zużycia energii, wykrywanie nieprawidłowości i analiza pracy poszczególnych urządzeń.

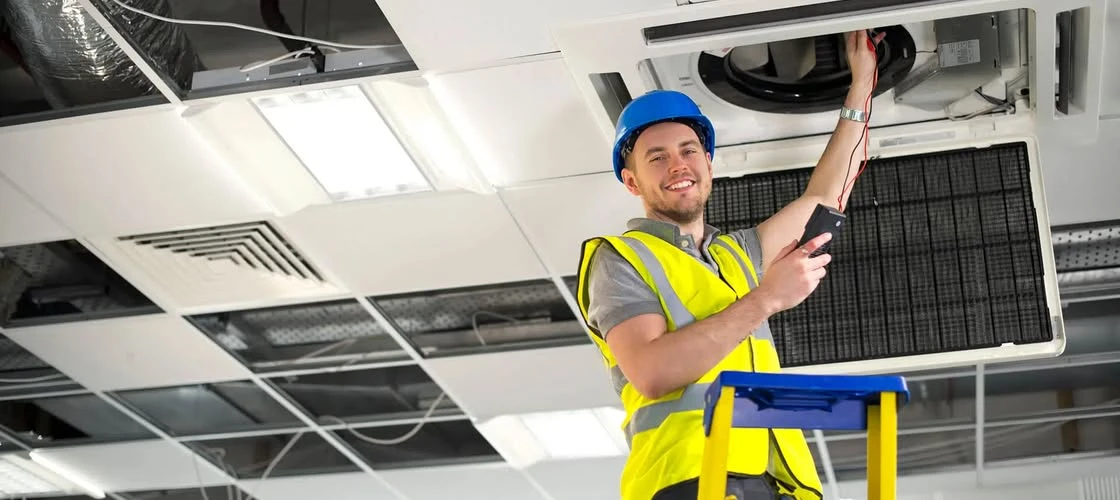

Fot. salixmechanical.com
