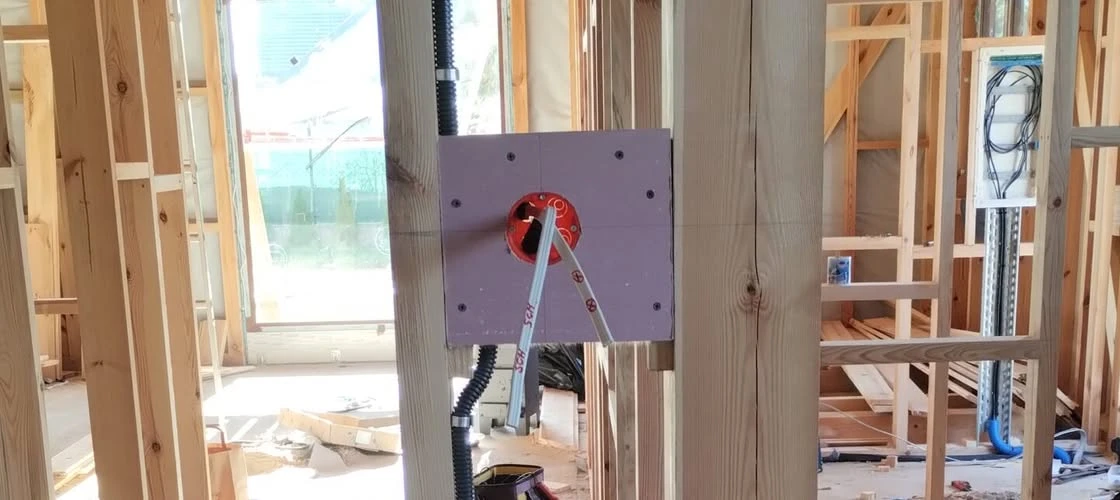

Puszki elektryczne do domów szkieletowych

W tym artykule przedstawiamy, jakie puszki elektryczne najlepiej sprawdzają się w domach szkieletowych, na jakie parametry zwrócić uwagę oraz jak prawidłowo wykonać ich montaż.

Specyfika ścian w domu szkieletowym

Ściana domu szkieletowego jest konstrukcją wielowarstwową. Typowy układ obejmuje:

• okładzinę wewnętrzną (najczęściej płyta gipsowo-kartonowa),
• ruszt konstrukcyjny z drewna lub profili stalowych,
• warstwę izolacji termicznej,
• paroizolację,
• poszycie konstrukcyjne (np. płyta OSB lub MFP),
• membranę wiatroizolacyjną,
• elewację.

W przeciwieństwie do ściany murowanej w domu szkieletowym nie ma litego podłoża, w którym można osadzić standardową puszkę podtynkową. Puszka montowana jest przede wszystkim w płycie gipsowo-kartonowej, a za nią znajduje się przestrzeń instalacyjna lub warstwa izolacji.

To powoduje, że puszki muszą zapewniać:

• stabilne mocowanie w cienkiej płycie,
• szczelność przejść przewodów,
• możliwość pracy w przegrodzie o wysokich wymaganiach energetycznych,
• zachowanie parametrów ogniowych i akustycznych ściany.

Dlaczego standardowe puszki nie zawsze są odpowiednie?

Najtańsze puszki przeznaczone do ścian z płyt g-k często spełniają jedynie podstawową funkcję mechaniczną. W nowoczesnym budownictwie szkieletowym może to być niewystarczające.

Ich najczęstsze wady to:

• brak uszczelnienia przewodów,
• nieszczelność obudowy,
• pogorszenie szczelności paroizolacji,
• obniżenie izolacyjności akustycznej ściany,
• brak odporności ogniowej wymaganej dla niektórych przegród.

W budynkach energooszczędnych i pasywnych każda nieszczelność w przegrodzie może powodować niekontrolowany przepływ powietrza, zwiększenie strat ciepła oraz ryzyko kondensacji wilgoci.

Najważniejsze wymagania względem puszek do domu szkieletowego

Przy wyborze puszek warto zwrócić uwagę na kilka parametrów technicznych.

Szczelność powietrzna

Jest to obecnie jeden z najważniejszych parametrów.

Szczelna puszka:

• ogranicza przepływ powietrza przez przegrodę,
• chroni warstwę paroizolacji,
• poprawia wynik testu szczelności budynku (Blower Door Test),
• zmniejsza ryzyko kondensacji pary wodnej.

Puszki dedykowane do domów szkieletowych projektowane są z myślą o zachowaniu szczelności całej przegrody. Zazwyczaj wyposażone są w elastyczne membrany umożliwiające szczelne wprowadzenie przewodów, uszczelki umieszczone wokół korpusu oraz przepusty kablowe ograniczające niekontrolowany przepływ powietrza.

W wielu rozwiązaniach przewidziano również możliwość trwałego połączenia puszki z warstwą paroizolacji za pomocą specjalnych taśm uszczelniających, co pozwala zachować ciągłość bariery powietrznej i chroni przegrodę przed przenikaniem wilgoci.

W budynkach pasywnych stosowanie puszek szczelnych jest praktycznie standardem.

Izolacyjność akustyczna

Każdy otwór wykonany w ścianie pogarsza jej właściwości akustyczne.

Dotyczy to szczególnie ścian między pokojami, ścian pomiędzy mieszkaniami, ścian oddzielających pomieszczenia techniczne.

Specjalistyczne puszki akustyczne wyposażone są w szczelną obudowę, membrany tłumiące oraz odpowiednio dobrane tworzywa ograniczające przenoszenie dźwięku.

W przypadku ścian o podwyższonej izolacyjności akustycznej warto stosować puszki posiadające deklarowane parametry tłumienia dźwięków.

Klasa odporności ogniowej

Ściany szkieletowe bardzo często posiadają określoną klasę odporności ogniowej, np.:

• EI30,
• EI60,
• EI90.

Każde przebicie takiej ściany może obniżyć jej odporność ogniową.

Dlatego w przegrodach przeciwpożarowych należy stosować puszki posiadające odpowiednie badania oraz klasyfikacje ogniowe.

Najczęściej spotykane rozwiązania obejmują puszki wykonane z materiałów trudnopalnych, wkłady pęczniejące oraz specjalne uszczelnienia ogniochronne.

Dobór powinien być zgodny z dokumentacją producenta systemu ściany.

Wytrzymałość mechaniczna

Puszka powinna zapewniać stabilne zamocowanie:

• gniazd,
• wyłączników,
• regulatorów,
• sterowników automatyki.

Luźna puszka powoduje uszkodzenia płyt g-k oraz problemy podczas użytkowania.

Jak głęboko montować puszki?

Jednym z częściej popełnianych błędów jest nieprawidłowe osadzenie puszki względem powierzchni płyty gipsowo-kartonowej.

Prawidłowy montaż oznacza, że:

• kołnierz puszki powinien przylegać do powierzchni płyty,
• puszka nie może wystawać ponad powierzchnię ściany,
• nie powinna być również cofnięta.

Jeżeli planowane są dodatkowe warstwy wykończeniowe (np. płytki ceramiczne lub panele ścienne), głębokość montażu należy uwzględnić już na etapie wykonywania instalacji.

W praktyce odchyłki nie powinny przekraczać kilku milimetrów, aby zapewnić prawidłowe przyleganie osprzętu elektrycznego.

Głębokość puszki

Najczęściej stosowane są puszki o głębokości:

• 40–45 mm – dla prostych instalacji,
• 60 mm – jako rozwiązanie uniwersalne,
• 68–75 mm – przy większej liczbie przewodów lub montażu inteligentnych sterowników,
• 80 mm i więcej – gdy w puszce mają znaleźć się moduły automatyki, zasilacze lub większe złączki instalacyjne.

Coraz częściej wybierane są puszki głębokie, które zapewniają większą ilość miejsca na połączenia przewodów i ułatwiają późniejszy serwis instalacji.

Technologia montażu

Prawidłowy montaż obejmuje kilka etapów.

• wyznaczenie lokalizacji

Puszki powinny być rozmieszczone zgodnie z projektem instalacji, z uwzględnieniem rozmieszczenia słupków konstrukcyjnych.

Nie należy wykonywać otworów w elementach nośnych bez konsultacji z projektantem konstrukcji.

• wykonanie otworu

Najczęściej stosuje się otwornicę o średnicy 68 mm, która zapewnia odpowiednie dopasowanie większości puszek do płyt g-k.

Otwór powinien być wykonany precyzyjnie, bez uszkadzania okładziny.

• wprowadzenie przewodów

Przewody należy przeprowadzić przez membrany lub przepusty uszczelniające.

Nie należy wycinać dodatkowych otworów w obudowie puszki, ponieważ powoduje to utratę szczelności.

• mocowanie puszki

Puszki do płyt gipsowo-kartonowych mocowane są za pomocą specjalnych łapek dociskowych.

Po dokręceniu puszka nie powinna się obracać ani przesuwać.

• zachowanie ciągłości paroizolacji

Jest to jeden z najważniejszych etapów.

Jeżeli puszka przebija warstwę paroizolacji, należy zastosować odpowiednie mankiety uszczelniające, taśmy systemowe czy kołnierze uszczelniające.

Dzięki temu zachowana zostaje szczelność całej przegrody.

Puszki do ścian z pojedynczą i podwójną płytą g-k

Domy szkieletowe często wykorzystują:

• pojedyncze poszycie z płyt,
• podwójne poszycie zwiększające sztywność,
• ściany o podwyższonej odporności ogniowej.

Przy grubszych okładzinach należy stosować puszki posiadające odpowiedni zakres mocowania oraz dłuższe elementy zaciskowe.

Puszki do inteligentnego domu

Nowoczesne instalacje coraz częściej wykorzystują:

• systemy Smart Home,
• sterowniki rolet,
• moduły Zigbee,
• urządzenia Z-Wave,
• moduły Wi-Fi,
• sterowniki DALI lub KNX.

Takie urządzenia zajmują więcej miejsca niż klasyczny włącznik.

Dlatego zaleca się stosowanie puszek głębokich o zwiększonej pojemności, które umożliwiają bezpieczne ułożenie przewodów i montaż dodatkowych modułów bez nadmiernego ich zginania.

Najczęstsze błędy montażowe

Podczas wykonywania instalacji elektrycznej w domu szkieletowym często popełniane są błędy, które mogą negatywnie wpłynąć zarówno na trwałość instalacji, jak i właściwości całej przegrody. Jednym z najczęstszych jest stosowanie standardowych puszek do płyt gipsowo-kartonowych zamiast modeli o podwyższonej szczelności, co prowadzi do powstawania nieszczelności powietrznych i pogorszenia parametrów energetycznych budynku.

Równie istotnym problemem jest uszkodzenie warstwy paroizolacji podczas montażu puszek oraz brak jej ponownego uszczelnienia za pomocą dedykowanych taśm lub mankietów. W praktyce skutkuje to niekontrolowanym przepływem powietrza i zwiększa ryzyko kondensacji pary wodnej wewnątrz ściany.

Do często spotykanych błędów należy również montowanie puszek dokładnie naprzeciw siebie po obu stronach tej samej ściany. Takie rozwiązanie osłabia izolacyjność akustyczną przegrody, a w ścianach o określonej klasie odporności ogniowej może również obniżyć jej parametry przeciwpożarowe. Problemy pojawiają się także podczas wykonywania połączeń elektrycznych – pozostawienie zbyt krótkich odcinków przewodów utrudnia montaż osprzętu, późniejsze prace serwisowe oraz ewentualną wymianę urządzeń.

Częstym błędem jest także wybór zbyt płytkich puszek, które nie zapewniają wystarczającej ilości miejsca na złączki, połączenia przewodów czy moduły automatyki budynkowej. W efekcie przewody są nadmiernie zginane, co może prowadzić do ich uszkodzenia lub utrudniać prawidłowe zamknięcie puszki.

Nieprawidłowe dokręcenie łapek mocujących sprawia natomiast, że puszka nie jest stabilnie osadzona w płycie gipsowo-kartonowej, co z czasem powoduje jej przemieszczanie się lub obracanie podczas użytkowania gniazd i łączników.

Błędem jest również wykonywanie dodatkowych otworów w korpusie puszki w celu przeprowadzenia przewodów. Takie modyfikacje naruszają konstrukcję produktu, powodują utratę jego szczelności, a w przypadku puszek posiadających deklarowane właściwości akustyczne lub ogniowe mogą całkowicie pozbawić je tych parametrów.

Aby uniknąć wymienionych problemów, warto stosować puszki przeznaczone do lekkich konstrukcji szkieletowych oraz przestrzegać zaleceń producenta dotyczących ich montażu.

Czy warto stosować puszki dedykowane do domów szkieletowych?

Zdecydowanie tak. Choć są droższe od podstawowych modeli, zapewniają znacznie wyższy poziom bezpieczeństwa i trwałości instalacji. Szczelne puszki ograniczają infiltrację powietrza, pomagają utrzymać parametry energetyczne budynku, poprawiają komfort akustyczny oraz – w odpowiednich systemach – pozwalają zachować wymaganą odporność ogniową ścian.

Ich zastosowanie jest szczególnie uzasadnione w domach energooszczędnych, pasywnych i prefabrykowanych, gdzie każda ingerencja w przegrodę ma wpływ na końcowe właściwości budynku.
