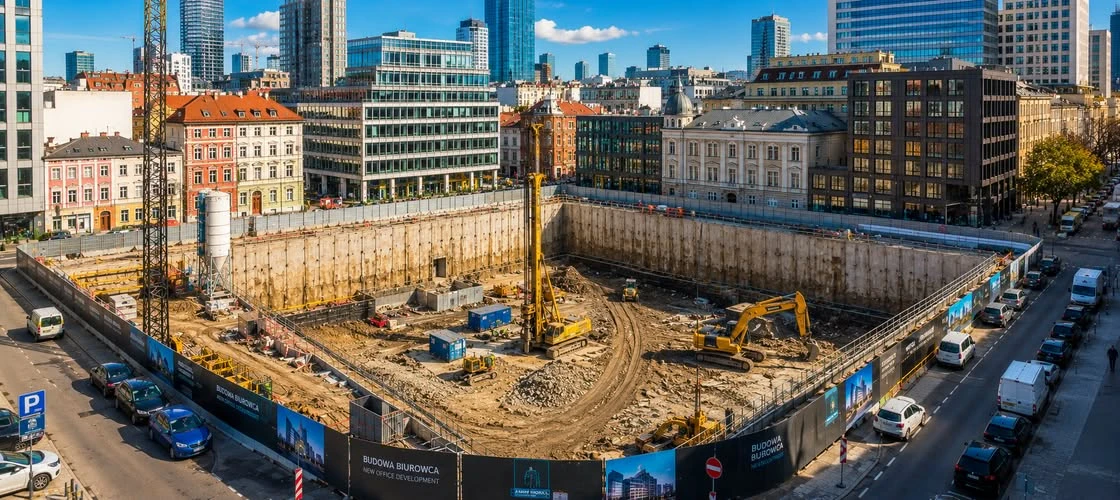

Ścianka szczelna a ściana szczelinowa – podobna nazwa, zupełnie inne konstrukcje

Łączy je przede wszystkim możliwość zabezpieczania wykopów oraz kontakt z gruntem, natomiast różnią się materiałem wykonania, technologią budowy, nośnością i zakresem zastosowań.

Czym jest ścianka szczelna?

Ścianka szczelna to konstrukcja wykonywana najczęściej z grodzic stalowych, czyli specjalnych profili wyposażonych w zamki umożliwiające szczelne łączenie kolejnych elementów. Grodzice są pogrążane w gruncie poprzez wwibrowywanie, wciskanie lub wbijanie.

Głównym zadaniem ścianki szczelnej jest:

• zabezpieczenie ścian wykopów,
• ograniczenie napływu wód gruntowych,
• stabilizacja skarp i nasypów,
• ochrona brzegów rzek, kanałów i nabrzeży.

Ścianki szczelne mają zazwyczaj charakter tymczasowy, choć mogą również stanowić element trwałych konstrukcji hydrotechnicznych.

Czym jest ściana szczelinowa?

Ściana szczelinowa jest natomiast żelbetową konstrukcją wykonywaną w gruncie metodą szczelinową. Powstaje poprzez wykonanie wąskich, głębokich wykopów wypełnianych zawiesiną bentonitową, a następnie zbrojeniem i betonem.

Ściany szczelinowe pełnią zwykle funkcję:

• konstrukcji oporowych,
• ścian podziemnych części budynków,
• obudowy głębokich wykopów,
• elementów fundamentowych przenoszących obciążenia budowli.

W przeciwieństwie do ścianek szczelnych są one zazwyczaj projektowane jako element docelowy konstrukcji.

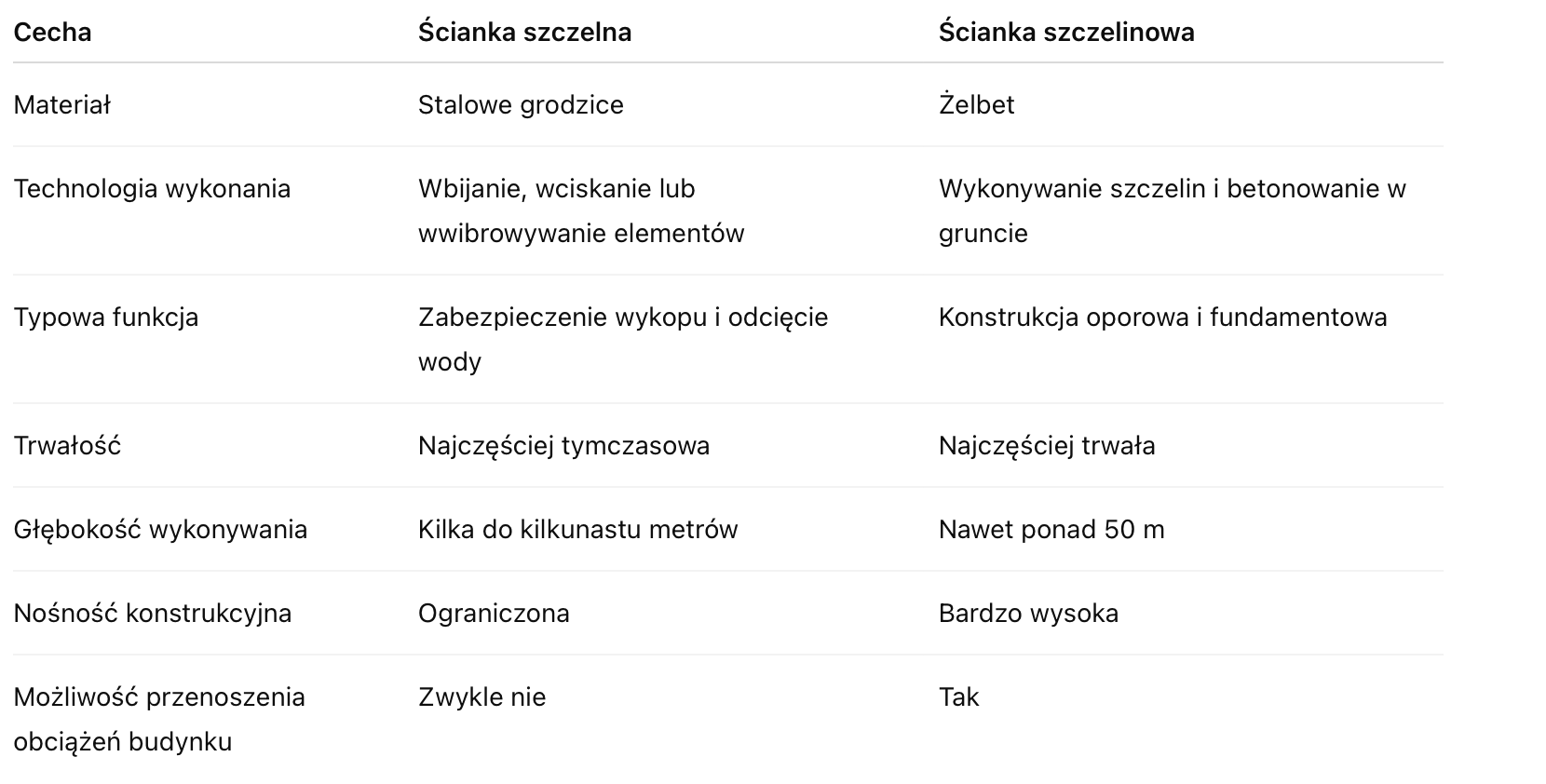

Najważniejsze różnice

Mimo podobnej nazwy obie konstrukcje różnią się pod wieloma względami.

Najważniejsza różnica polega na tym, że ścianka szczelna służy głównie do zabezpieczania wykopów i ograniczania filtracji wody, natomiast ściana szczelinowa jest pełnoprawnym elementem konstrukcyjnym budynku lub budowli.

Podobieństwa między ścianką szczelną i szczelinową

Pomimo wielu różnic ścianka szczelna i ściana szczelinowa mają również szereg wspólnych cech. Obie konstrukcje wykonywane są bezpośrednio w gruncie i służą przede wszystkim do zabezpieczania wykopów oraz stabilizacji otaczającego podłoża. W trakcie eksploatacji współpracują z gruntem, przejmując parcie ziemi i często ograniczając napływ wód gruntowych do wykopu.

Zarówno ścianki szczelne, jak i szczelinowe znajdują szerokie zastosowanie w budownictwie geotechnicznym oraz podziemnym, umożliwiając realizację głębokich wykopów nawet w trudnych warunkach gruntowo-wodnych. Dzięki temu stanowią ważne rozwiązania stosowane podczas budowy obiektów infrastrukturalnych, przemysłowych i kubaturowych.

Zastosowanie ścianek szczelnych

Ścianki szczelne są powszechnie stosowane przy realizacji:

• wykopów pod fundamenty,
• budowy mostów i przepustów,
• robót hydrotechnicznych,
• zabezpieczenia brzegów rzek i kanałów,
• budowy nabrzeży portowych,
• tymczasowych obudów wykopów liniowych,
• prac prowadzonych poniżej poziomu wód gruntowych.

Ich zaletą jest stosunkowo szybki montaż oraz możliwość odzyskania grodzic po zakończeniu robót.

Zastosowanie ścian szczelinowych

Ściany szczelinowe wykorzystuje się przede wszystkim podczas realizacji:

• garaży podziemnych,
• wysokich budynków w zwartej zabudowie miejskiej,
• stacji metra,
• tuneli,
• głębokich wykopów fundamentowych,
• obiektów infrastrukturalnych,
• podziemnych części wieżowców i dużych kompleksów biurowych.

Dzięki dużej sztywności i nośności mogą one jednocześnie pełnić funkcję ścian piwnic oraz elementów fundamentowych budynku.

Zalety i ograniczenia

Ścianka szczelna

Zalety:

• szybkie wykonanie,
• możliwość wielokrotnego wykorzystania grodzic,
• skuteczne ograniczenie dopływu wody.

Ograniczenia:

• hałas i drgania podczas pogrążania,
• mniejsza sztywność konstrukcyjna,
• ograniczona możliwość przenoszenia dużych obciążeń.

Ściana szczelinowa

Zalety:

• bardzo duża nośność,
• możliwość wykonywania bardzo głębokich konstrukcji,
• ograniczenie wpływu robót na sąsiednie budynki,
• możliwość wykorzystania jako elementu docelowego obiektu.

Ograniczenia:

• wysoki koszt wykonania,
• skomplikowana technologia,
• konieczność stosowania specjalistycznego sprzętu.

Podsumowując, ścianka szczelna i ściana szczelinowa to dwa różne rozwiązania geotechniczne, które mimo podobnej nazwy pełnią odmienne funkcje. Wybór odpowiedniego rozwiązania zależy od głębokości wykopu, warunków gruntowo-wodnych oraz wymagań konstrukcyjnych inwestycji.
