Sprzęt wykorzystywany w pracach geologicznych na budowie

Sprzęt wykorzystywany w pracach geologicznych jest zróżnicowany i zależy od rodzaju prowadzonych badań - terenowych, laboratoryjnych czy geofizycznych. Jego głównym celem jest rozpoznanie budowy geologicznej podłoża, składu skał, właściwości gruntów oraz występowania surowców naturalnych.

Prace geologiczne

Prace geologiczne na budowie to działania mające na celu rozpoznanie warunków geologicznych i geotechnicznych podłoża, które są kluczowe dla bezpiecznego i trwałego posadowienia obiektów budowlanych. Wykonuje się je zarówno przed rozpoczęciem inwestycji, jak i w trakcie jej realizacji – szczególnie wtedy, gdy zachodzi potrzeba weryfikacji założeń projektowych lub napotkane warunki gruntowe różnią się od przewidywanych.

Podstawowym celem prac geologicznych jest zbadanie budowy geologicznej terenu, określenie rodzaju i miąższości warstw gruntowych, położenia wód gruntowych oraz właściwości fizycznych i mechanicznych gruntu. Dzięki tym informacjom możliwe jest dobranie odpowiednich rozwiązań konstrukcyjnych i fundamentowych.

Do najważniejszych etapów prac geologicznych na budowie należą:

• Oględziny terenu i prace przygotowawcze – rozpoznanie ukształtowania terenu, roślinności i istniejących obiektów.
• Wykonywanie odwiertów i sondowań geotechnicznych – przy użyciu wiertnic, świdrów i penetrometrów w celu pobrania próbek gruntu i określenia parametrów nośności.
• Pobór próbek gruntu i wody – do dalszych badań laboratoryjnych (np. gęstości, wilgotności, składu ziarnowego).
• Pomiary poziomu wód gruntowych – z wykorzystaniem piezometrów.
• Badania in situ – takie jak testy nośności gruntu (PLT), badania konsystencji lub sondowania CPTU.
• Opracowanie dokumentacji geologiczno-inżynierskiej lub opinii geotechnicznej, która stanowi podstawę do projektowania i pozwolenia na budowę.

Prace te wykonują geolodzy i geotechnicy posiadający odpowiednie uprawnienia, a ich wyniki są niezbędne dla projektantów, kierowników budowy i inwestorów.

Narzędzia wykorzystywane w pracach geologicznych

Narzędzia wykorzystywane w pracach geologicznych na budowie służą do wykonywania wierceń, pobierania próbek gruntów i wód, prowadzenia pomiarów oraz obserwacji geotechnicznych. Ich dobór zależy od rodzaju gruntu, głębokości badań i charakteru inwestycji. Sprzęt ten umożliwia dokładne rozpoznanie warunków podłoża, co jest kluczowe dla bezpiecznego projektowania i realizacji budowy.

W pracach geologicznych wykorzystywane są przede wszystkim:

• wiertnice geotechniczne – służą do wykonywania otworów badawczych o różnej głębokości, w których pobiera się próbki gruntu i wody, mogą być to wiertnice ręczne (dla płytkich odwiertów) lub mechaniczne (dla głębszych wierceń)
• świdry ręczne i mechaniczne – używane do poboru próbek gruntu w stanie naturalnym oraz oceny warstw geologicznych
• penetrometry (statyczne i dynamiczne) – umożliwiają ocenę zagęszczenia i nośności gruntu poprzez wbijanie stożka pomiarowego
• piezometry – służą do pomiaru poziomu wód gruntowych i obserwacji ich zmian w czasie
• presjometry – pozwalają określić, jak grunt reaguje na obciążenia, co ma kluczowe znaczenie przy projektowaniu fundamentów, tuneli, nasypów i innych konstrukcji inżynierskich
• łyżki i sondy do poboru próbek – wykorzystywane do pobierania próbek gruntu, skał lub wody w celu dalszej analizy w laboratorium

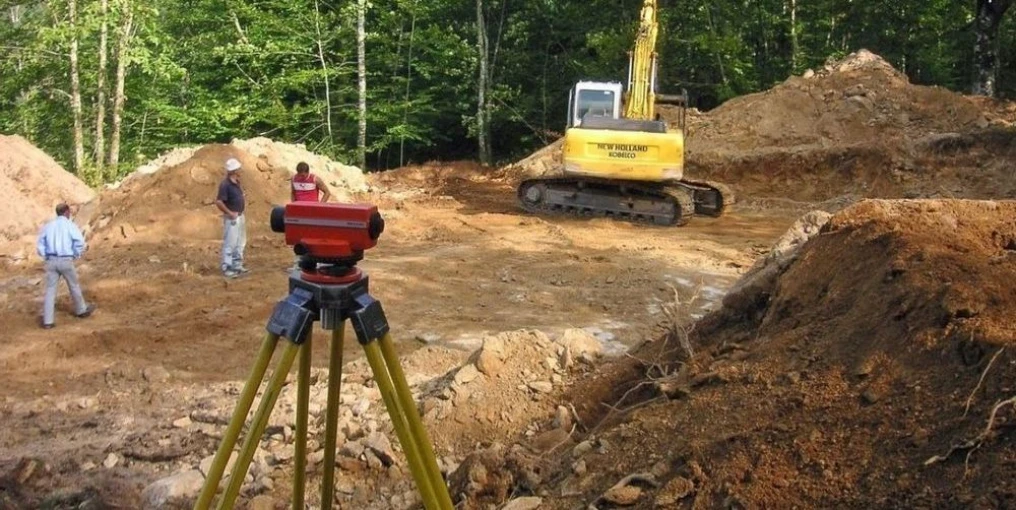

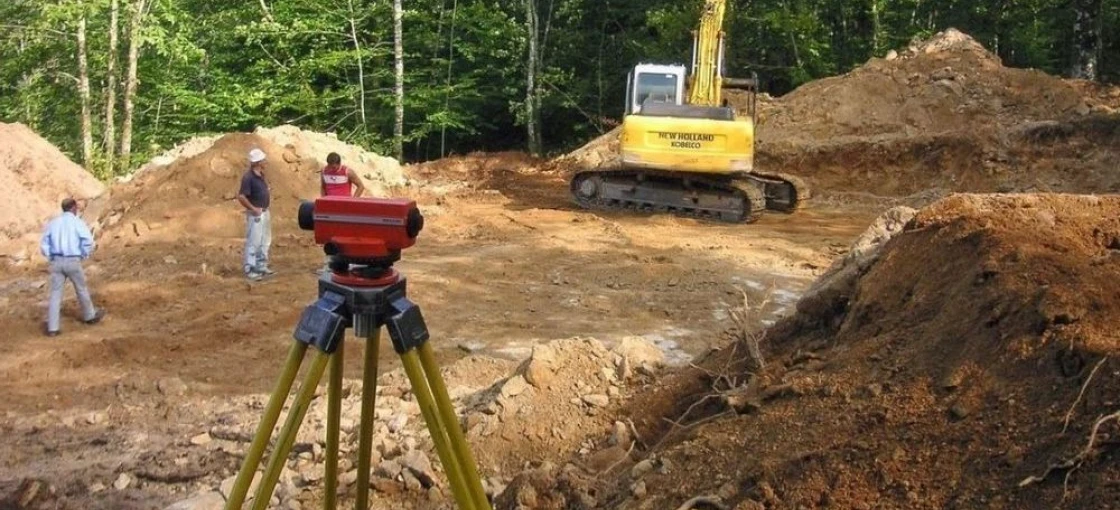

• sprzęt pomiarowy – m.in. niwelatory, dalmierze, GPS-y i tachimetry, stosowane do określania lokalizacji i głębokości otworów badawczych
• młotki geologiczne i lupy – używane do wstępnej oceny rodzaju skał i gruntów bezpośrednio w terenie
• zestawy do badań in situ, np. do testów Vane Test (badanie spójności gruntu) lub PLT – Plate Load Test (badanie nośności podłoża)
• płyty VSS (z niem. VerkehrsStatischeSonde) – służą do oceny nośności i odkształcalności podłoża gruntowego oraz warstw konstrukcyjnych nawierzchni – zarówno drogowych, jak i kolejowych czy budowlanych poprzez stopniowe obciążanie gruntu stalową płytą i pomiarze osiadań.

Sprzęt ten umożliwia dokładne rozpoznanie budowy geologicznej gruntu, warunków gruntowo-wodnych, ocenę jego właściwości fizycznych i mechanicznych oraz identyfikację ewentualnych zagrożeń, takich jak wysoki poziom wód gruntowych czy grunty nienośne. Wyniki badań stanowią podstawę do opracowania dokumentacji geologiczno-inżynierskiej, która jest kluczowa dla bezpiecznego i ekonomicznego zaprojektowania konstrukcji budowlanej.
