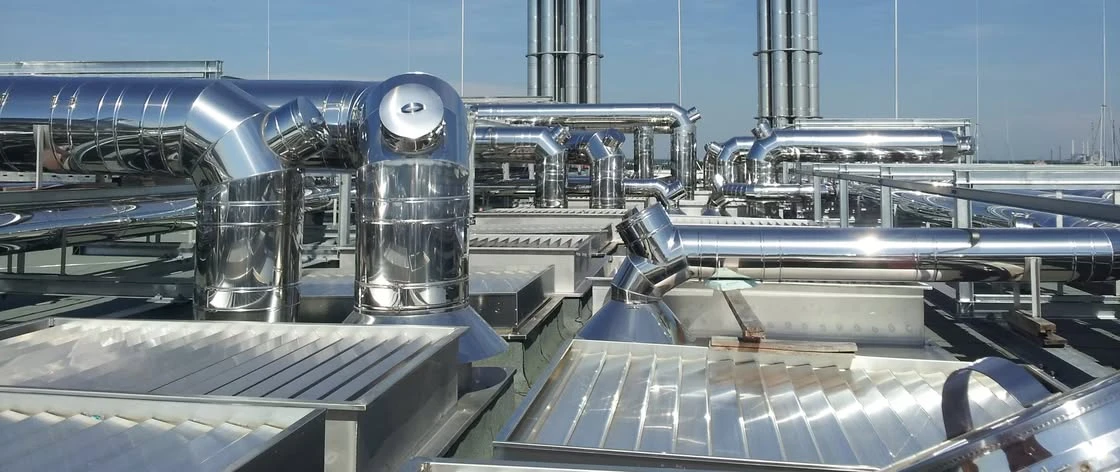

Systemy kominowe w przemyśle

Funkcje systemów kominowych

Podstawową funkcją systemu kominowego jest odprowadzanie spalin powstających w wyniku procesów spalania lub technologicznych. Jednak ich znaczenie jest znacznie szersze:

• zapewnienie ciągu kominowego – umożliwia prawidłowe spalanie paliwa i usuwanie produktów spalania
• zapewnienie bezpieczeństwa przeciwpożarowego
• ochrona zdrowia i środowiska – ograniczanie emisji szkodliwych substancji do atmosfery
• stabilizacja pracy urządzeń – odpowiedni ciąg wpływa na efektywność kotłów, pieców i turbin
• odprowadzanie gazów procesowych – w wielu branżach nie są to klasyczne spaliny, lecz np. opary chemiczne
• redukcja temperatury i ciśnienia gazów – szczególnie w instalacjach wysokotemperaturowych.

Dodatkowe rozwiązania stosowane w systemach kominowych mogą również ograniczać poziom hałasu oraz poprawiać efektywność energetyczną instalacji do nich podłączonych.

W zależności od rodzaju urządzeń, charakteru instalacji oraz warunków panujących w danym obiekcie przemysłowym, mogą pojawić się także szczególne wymagania dotyczące kominów, takie jak odporność na korozję, wilgoć, skrajne temperatury czy oddziaływanie agresywnych substancji chemicznych.

Rodzaje systemów kominowych

Systemy kominowe w przemyśle można podzielić według kilku kryteriów.

Ze względu na materiał:

• stalowe – najczęściej stosowane, lekkie, proste w montażu, łatwo formowalne, dzięki czemu mogą być stosowane przy nietypowych realizacjach, odporne na wysokie temperatury i korozję (stal kwasoodporna)
• ceramiczne – odporne chemicznie i temperaturowo, stosowane w trudnych warunkach
• betonowe (żelbetowe) – wykorzystywane w dużych instalacjach energetycznych
• kompozytowe (FRP) – odporne na agresywne chemicznie środowiska

Ze względu na konstrukcję:

• jednościenne – proste przewody odprowadzające spaliny, montowane wewnątrz obiektu, bez konieczności stosowania dodatkowej izolacji
• dwuścienne (izolowane) – posiadają warstwę izolacji termicznej, mogą być montowane na zewnątrz, jako samodzielne konstrukcje
• trójścienne – stosowane w bardzo wymagających warunkach (np. wysoka temperatura + agresywne środowisko)

Ze względu na sposób pracy:

• kominy grawitacyjne (naturalny ciąg)
• kominy z wymuszonym ciągiem (mechanicznym) – z wentylatorami wyciągowymi
• systemy nadciśnieniowe – szczelne, stosowane w nowoczesnych kotłach

Akcesoria do systemów kominowych

Dodatkowe funkcje, specyficzne warunki eksploatacyjne oraz inne czynniki często wymagają zastosowania różnego rodzaju akcesoriów w systemach kominowych. Przykładem są instalacje do filtrowania spalin i dymów, których zadaniem jest wychwytywanie szkodliwych substancji jeszcze przed ich wydostaniem się do atmosfery. Istotną rolę proekologiczną pełnią także systemy odzysku energii i ciepła ze spalin odprowadzanych przez komin.

Proces odprowadzania gazów może generować hałas, który w przypadku kominów zlokalizowanych wewnątrz budynków bywa uciążliwy dla pracowników. Dlatego stosuje się specjalne tłumiki akustyczne, redukujące dźwięki powstające w instalacji. Dostępne są również rozwiązania ograniczające drgania komina, wywoływane przez wiatr lub przenoszone z pracujących urządzeń.

W trakcie eksploatacji mogą wystąpić nieprzewidziane sytuacje zakłócające prawidłowe działanie systemu kominowego, prowadzące np. do implozji (wybuchu wewnątrz komina) lub eksplozji (na zewnątrz). Aby zapobiec skutkom nagłych zmian ciśnienia, stosuje się klapy implozyjne i eksplozyjne, które wyrównują jego wahania w przewodzie spalinowym.

W niekorzystnych warunkach lokalizacyjnych może również dochodzić do wtłaczania powietrza do komina przez wiatr, co zaburza ciąg. W takich przypadkach stosuje się nasadki kominowe, które zapobiegają odwróceniu ciągu i stabilizują pracę całego systemu.

Zastosowanie systemów kominowych – gdzie i do jakich urządzeń?

Produkty spalania, takie jak spaliny, dym czy różnego rodzaju gazy technologiczne, powstają w wyniku działania urządzeń grzewczych, licznych procesów przemysłowych oraz wszelkich instalacji, w których dochodzi do spalania paliw. W każdej z tych sytuacji kluczowe jest ich sprawne i bezpieczne usuwanie do atmosfery, ponieważ tylko wtedy możliwe jest bezpieczne przebywanie ludzi w hali przemysłowej lub innym obiekcie.

Systemy kominowe znajdują zastosowanie w wielu gałęziach przemysłu w pracy różnorodnych urządzeń i instalacji, przykładowo:

Energetyka:

• elektrownie węglowe, gazowe i biomasowe
• kotły parowe i wodne
• turbiny gazowe

Przemysł chemiczny:

• instalacje reakcyjne
• spalarnie odpadów chemicznych
• systemy odprowadzania oparów

Przemysł spożywczy:

• piece przemysłowe
• suszarnie
• instalacje grzewcze

Przemysł metalurgiczny:

• piece hutnicze
• odlewnie
• instalacje topienia metali

Inne:

• spalarnie odpadów
• rafinerie
• zakłady produkcyjne z procesami wysokotemperaturowymi

Systemy kominowe stanowią nieodzowny element wyposażenia wielu obiektów przemysłowych, zwłaszcza tam, gdzie eksploatowane są urządzenia i instalacje takie jak kotły gazowe, olejowe lub na biomasę, kotły kondensacyjne, turbiny gazowe, silniki spalinowe, wytwornice pary, agregaty prądotwórcze, jednostki kogeneracyjne czy systemy odciągu gazów technologicznych.

Tego rodzaju rozwiązania znajdują zastosowanie w różnych branżach, co oznacza, że praktycznie w każdym zakładzie przemysłowym może pojawić się potrzeba instalacji systemu kominowego.

Szczególnie istotne są one w takich obiektach jak zakłady chemiczne, kotłownie, ciepłownie i elektrociepłownie, biogazownie, cementownie, spalarnie odpadów, piekarnie, krematoria, tartaki, szpitale oraz zakłady związane z rolnictwem i przemysłem spożywczym.

Dobór systemu kominowego

Dobór odpowiedniego systemu kominowego jest procesem złożonym, który zależy od wielu istotnych czynników technicznych i środowiskowych. Kluczowe znaczenie mają takie parametry jak temperatura spalin, skład chemiczny gazów (w tym obecność siarki czy związków kwasowych), ciśnienie pracy instalacji – zarówno podciśnienie, jak i nadciśnienie – a także wydajność całego układu, czyli ilość przepływających gazów, oraz rodzaj stosowanego paliwa, np. gazu, oleju, węgla czy biomasy.

Oprócz tego należy uwzględnić dodatkowe aspekty, takie jak warunki atmosferyczne (w tym siłę wiatru i temperaturę otoczenia), wysokość komina wpływającą na rozpraszanie emisji, lokalizację zakładu i obowiązujące normy środowiskowe, a także kompatybilność systemu z konkretnymi urządzeniami, np. kotłami kondensacyjnymi.

Niewłaściwie dobrany system kominowy może prowadzić do poważnych konsekwencji, takich jak obniżenie efektywności pracy instalacji, przyspieszona korozja i uszkodzenia elementów, a nawet zagrożenie dla zdrowia i życia użytkowników.

Wymagania techniczne i normy

Systemy kominowe w przemyśle muszą spełniać szereg norm i przepisów, gwarantować m.in.:

• odporność na wysoką temperaturę i pożar sadzy
• szczelność (szczególnie w systemach nadciśnieniowych)
• odporność na korozję chemiczną
• odpowiednia izolacja termiczna
• zgodność z normami europejskimi (np. EN) i krajowymi

W wielu przypadkach wymagane są także:

• systemy monitoringu emisji
• urządzenia filtrujące (np. elektrofiltry, scrubbery)

Bezpieczeństwo systemów kominowych

Bezpieczeństwo systemów kominowych w przemyśle ma kluczowe znaczenie dla prawidłowego funkcjonowania całych instalacji oraz ochrony zdrowia i życia ludzi. Odpowiednio zaprojektowany i eksploatowany system musi zapewniać szczelne oraz skuteczne odprowadzanie spalin, eliminując ryzyko ich cofania się do wnętrza obiektów.

Istotne jest także dostosowanie konstrukcji do wysokich temperatur, zmian ciśnienia oraz agresywnego składu chemicznego gazów, co pozwala zapobiegać uszkodzeniom i awariom. W praktyce stosuje się różne zabezpieczenia, takie jak czujniki temperatury i ciśnienia, systemy monitoringu pracy instalacji czy elementy kompensujące wahania ciśnienia.

Równie ważne są regularne przeglądy techniczne, czyszczenie przewodów oraz bieżąca konserwacja, które umożliwiają wczesne wykrycie nieprawidłowości. Zaniedbania w tym zakresie mogą prowadzić do poważnych zagrożeń, takich jak pożary, wycieki szkodliwych gazów czy nawet wybuchy, dlatego bezpieczeństwo systemów kominowych powinno być zawsze traktowane jako priorytet w działalności przemysłowej.

Serwis i konserwacja

Regularny serwis jest niezbędny dla utrzymania sprawności i bezpieczeństwa:

Zakres prac obejmuje:

• czyszczenie przewodów kominowych
• kontrola szczelności
• inspekcja stanu materiałów (korozja, pęknięcia)
• pomiary emisji
• naprawy i modernizacje

Zaniedbania w tym zakresie mogą prowadzić do:

• awarii instalacji
• wzrostu emisji zanieczyszczeń
• zagrożeń pożarowych

Fot. schiedel.com
