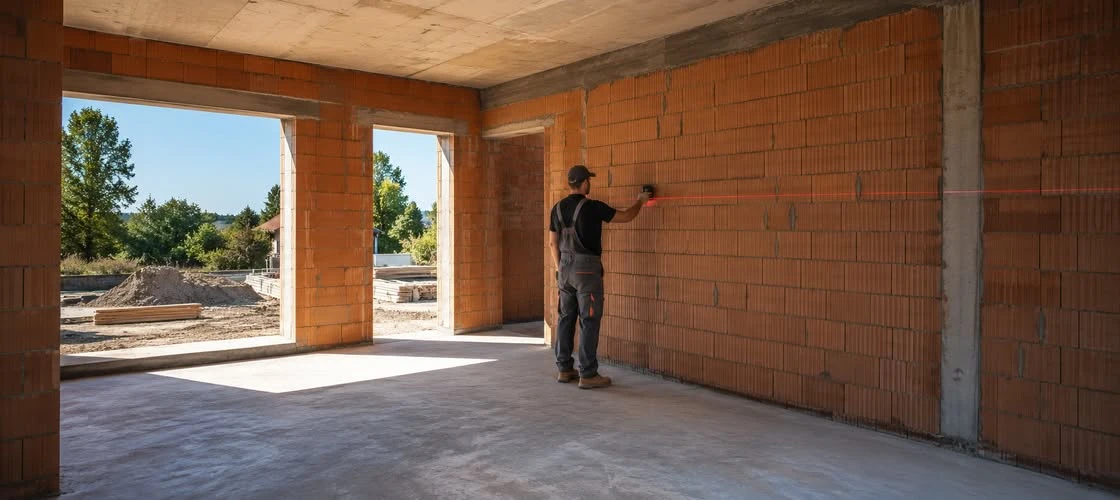

Pomiary w budownictwie – ich rodzaje i znaczenie w procesie inwestycyjnym

Współczesne pomiary budowlane wykorzystują zarówno klasyczne metody geodezyjne, jak i zaawansowane technologie pomiarowe, które umożliwiają uzyskanie wysokiej dokładności oraz znacznie skracają czas wykonywania pomiarów.

Pomiary są wykonywane zarówno przez geodetów posiadających odpowiednie uprawnienia zawodowe, jak i przez wykonawców robót budowlanych podczas bieżącej kontroli jakości prac.

Rodzaje pomiarów w budownictwie

W zależności od celu wykonywania pomiary można podzielić na kilka podstawowych grup.

Pomiary poziome

Pomiary poziome służą do określenia wzajemnego położenia punktów w płaszczyźnie poziomej. Wykorzystuje się je przede wszystkim podczas:

• wytyczania granic działek,
• wyznaczania osi budynków,
• lokalizacji fundamentów,
• wyznaczania przebiegu dróg i sieci uzbrojenia terenu,
• kontroli położenia elementów konstrukcyjnych.

Dokładność pomiarów poziomych ma bezpośredni wpływ na prawidłowe usytuowanie całego obiektu.

Pomiary pionowe (wysokościowe)

Pomiary pionowe określają różnice wysokości pomiędzy poszczególnymi punktami. Ich podstawowym celem jest wyznaczenie rzędnych wysokościowych oraz kontrola poziomów podczas realizacji inwestycji.

Stosuje się je m.in. do:

• wyznaczania poziomu posadowienia fundamentów,
• kontroli wysokości stropów,
• wykonywania niwelacji terenu,
• projektowania odwodnienia,
• wykonywania dróg i chodników,
• kontroli osiadań budynków.

Pomiary kątowe

Pomiary kątowe polegają na wyznaczaniu kątów poziomych i pionowych pomiędzy kierunkami pomiarowymi. Są niezbędne podczas:

• zakładania osnów geodezyjnych,
• wytyczania obiektów,
• pomiarów sytuacyjnych,
• inwentaryzacji obiektów,
• kontroli odkształceń konstrukcji.

Obecnie pomiary kątowe wykonywane są głównie z wykorzystaniem tachimetrów elektronicznych oraz teodolitów.

Pomiary wykonywane na poszczególnych etapach budowy

Systematyczne pomiary na każdym etapie budowy pozwalają uniknąć błędów, ułatwiają odbiór prac i zapewniają zgodność wykonania z projektem.

Pomiary przed rozpoczęciem budowy

Pierwszym etapem są pomiary przygotowawcze, obejmujące przede wszystkim:

• mapę do celów projektowych,
• pomiary sytuacyjno-wysokościowe,
• określenie granic działki,
• wyznaczenie punktów osnowy geodezyjnej,
• analizę ukształtowania terenu,
• inwentaryzację istniejących obiektów.

Na podstawie tych danych opracowywana jest dokumentacja projektowa.

Pomiary w trakcie budowy

Podczas realizacji inwestycji wykonywane są liczne pomiary kontrolne, których zadaniem jest sprawdzenie zgodności robót z projektem.

Obejmują one między innymi:

• wytyczenie osi budynku,
• kontrolę fundamentów,
• sprawdzanie pionowości ścian,
• kontrolę poziomu stropów,
• kontrolę geometrii konstrukcji,
• pomiary instalacji,
• kontrolę elementów prefabrykowanych,
• pomiary przemieszczeń.

Regularna kontrola pozwala wykrywać odchyłki jeszcze przed zakończeniem kolejnych etapów robót.

Pomiary po zakończeniu budowy

Po zakończeniu inwestycji wykonywane są pomiary powykonawcze obejmujące:

• inwentaryzację geodezyjną obiektu,
• pomiary przyłączy,
• pomiary zagospodarowania terenu,
• kontrolę zgodności z projektem,
• sporządzenie dokumentacji geodezyjnej przekazywanej do państwowego zasobu geodezyjnego i kartograficznego.

Dokumentacja ta jest niezbędna m.in. przy odbiorze inwestycji.

Narzędzia wykorzystywane do pomiarów

Dobór sprzętu pomiarowego zależy od rodzaju wykonywanych prac oraz wymaganej dokładności.

Tachimetr

Tachimetr jest jednym z najczęściej wykorzystywanych urządzeń geodezyjnych. Łączy funkcje teodolitu i dalmierza elektronicznego, umożliwiając jednoczesny pomiar:

• odległości,
• kątów poziomych,
• kątów pionowych,
• współrzędnych punktów.

Nowoczesne tachimetry wyposażone są w komputery pokładowe, pamięć pomiarów oraz możliwość współpracy z odbiornikami GNSS i oprogramowaniem CAD.

Teodolit

Teodolit służy przede wszystkim do bardzo dokładnych pomiarów kątów poziomych i pionowych.

Stosowany jest między innymi podczas:

• wyznaczania osi konstrukcyjnych,
• kontroli pionowości budynków,
• pomiarów mostów,
• pomiarów przemysłowych.

Choć obecnie często zastępowany jest przez tachimetry, nadal znajduje zastosowanie w pracach wymagających precyzyjnych pomiarów kątowych.

Niwelator

Niwelator służy do wyznaczania różnic wysokości pomiędzy punktami.

Najczęściej wykorzystuje się go podczas:

• wykonywania fundamentów,
• robót ziemnych,
• wykonywania posadzek,
• układania nawierzchni,
• prac drogowych.

W praktyce stosowane są niwelatory optyczne, cyfrowe oraz laserowe.

Poziomica laserowa

Poziomice laserowe są powszechnie wykorzystywane przez wykonawców robót wykończeniowych i instalacyjnych.

Umożliwiają szybkie wyznaczanie:

• linii poziomych,
• linii pionowych,
• kątów prostych,
• płaszczyzn roboczych.

Znajdują zastosowanie podczas montażu ścian działowych, sufitów podwieszanych, okładzin ceramicznych, stolarki otworowej oraz instalacji.

Dalmierze laserowe

Dalmierze laserowe umożliwiają szybki i dokładny pomiar odległości. Oprócz długości mogą obliczać powierzchnię, objętość oraz wysokość elementów z wykorzystaniem funkcji pośrednich.

Urządzenia te znacząco usprawniają wykonywanie pomiarów inwentaryzacyjnych oraz kosztorysowych.

Odbiorniki GNSS

Coraz większe znaczenie mają odbiorniki satelitarne GNSS, pozwalające na precyzyjne wyznaczanie współrzędnych punktów w terenie. Są wykorzystywane przede wszystkim przy dużych inwestycjach infrastrukturalnych oraz zakładaniu osnów geodezyjnych.

Dokładność pomiarów

Dokładność pomiarów zależy od wielu czynników, między innymi:

• klasy zastosowanego sprzętu,
• doświadczenia operatora,
• warunków atmosferycznych,
• długości celowych,
• sposobu stabilizacji punktów pomiarowych,
• właściwej kalibracji urządzeń.

Regularna kontrola i wzorcowanie sprzętu pomiarowego są niezbędne dla zachowania wiarygodności wyników.

Podstawy prawne

Pomiary geodezyjne wykonywane na potrzeby budownictwa regulują przede wszystkim przepisy:

• ustawy z dnia 17 maja 1989 r. – Prawo geodezyjne i kartograficzne,
• ustawy z dnia 7 lipca 1994 r. – Prawo budowlane,
• rozporządzenia Ministra Rozwoju i Technologii z dnia 15 marca 2023 r. w sprawie standardów technicznych wykonywania geodezyjnych pomiarów sytuacyjnych i wysokościowych oraz opracowywania i przekazywania wyników tych pomiarów do państwowego zasobu geodezyjnego i kartograficznego.

Przepisy określają m.in. wymagania dotyczące sposobu wykonywania pomiarów, dokładności, dokumentowania wyników oraz zasad przekazywania opracowań geodezyjnych do odpowiednich organów administracji.

Najczęstsze błędy podczas pomiarów

Do najczęściej spotykanych problemów należą:

• niewłaściwa kalibracja sprzętu,
• błędne ustawienie instrumentu,
• pomiary wykonywane przy niekorzystnych warunkach atmosferycznych,
• błędy odczytu,
• nieprawidłowa stabilizacja punktów pomiarowych,
• pominięcie pomiarów kontrolnych,
• niewłaściwa interpretacja dokumentacji projektowej.

Ograniczenie tych błędów wymaga stosowania odpowiednich procedur kontrolnych oraz korzystania z nowoczesnych urządzeń pomiarowych.
