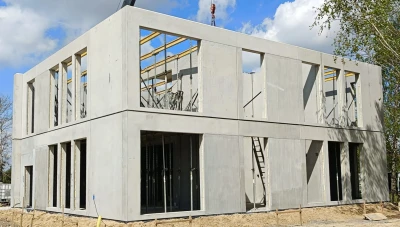

Kotwy do prefabrykacji

Rodzaje kotew i prętów

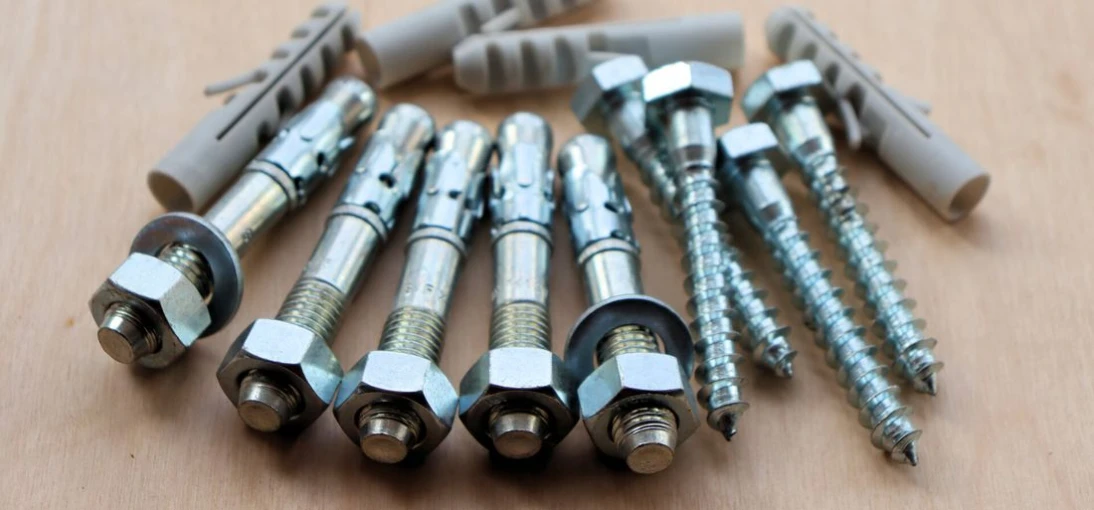

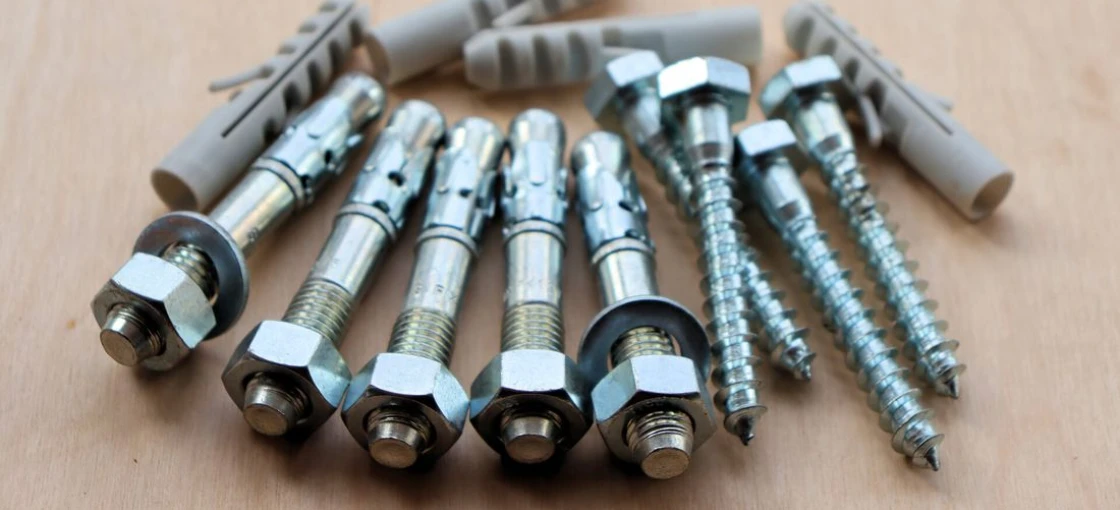

Kotwy mechaniczne

Kotwy mechaniczne to elementy mocujące, stosowane głównie w budownictwie do trwałego i bezpiecznego osadzania konstrukcji lub elementów w podłożach takich jak beton, cegła, kamień czy inne materiały budowlane. Działają one poprzez mechaniczne rozparcie lub zakleszczenie w materiale podłoża.

Wśród nich wyróżnia się kotwy rozporowe i wbijane, wkręty do betonu.

Stosowane są do mocowania elementów do betonu, murowanych konstrukcji, a także w drewnie.

Zaletą kotew mechanicznych jest szybki montaż, bez konieczności czekania na utwardzenie, jak w przypadku kotew chemicznych. Są gotowe do obciążania zaraz po zamocowaniu. Cechuje je duża trwałość i wytrzymałość mechaniczna.

Nieco gorzej sprawdzają się w materiałach porowatych. Jeśli nie są dobrze dobrane, to w dłuższej perspektywie mogą się poluzować w wyniku drgań.

Kotwy chemiczne (wklejane)

Kotwy chemiczne w prefabrykacji to zaawansowany sposób mocowania, który znajduje szerokie zastosowanie w montażu elementów prefabrykowanych. Dzięki swojej wysokiej wytrzymałości, elastyczności montażu i trwałości, kotwy chemiczne są szczególnie cenione tam, gdzie inne metody mogą zawieść lub są niewystarczające.

Wymagają użycia żywicy (np. epoksydowej, winyloestrowej lub poliestrowej) do trwałego osadzenia pręta gwintowanego, zbrojenia lub innego elementu w podłożu (betonie, cegle, kamieniu). Po wprowadzeniu do otworu specjalnej masy i osadzeniu elementu, dochodzi do utwardzenia mieszanki, która trwale wiąże pręt z materiałem konstrukcyjnym.

Pręty kotwiące

Pręty kotwiące do prefabrykacji to istotny element łączący prefabrykowane elementy żelbetowe z innymi częściami konstrukcji – takimi jak fundamenty, słupy czy ściany. Ich główną rolą jest zapewnienie stabilnego i trwałego połączenia między prefabrykatem a konstrukcją nośną lub monolityczną częścią budynku.

Pręty kotwiące zapewniają przenoszenie sił ścinających i rozciągających, umożliwiają zespolenie elementów prefabrykowanych z elementami betonowanymi na miejscu, zapewniają ciągłość zbrojenia i integralność konstrukcji.

Zazwyczaj wykonane są ze stali zbrojeniowej, odpornej na rozciąganie i korozję. Mogą być gwintowane, co ułatwia montaż i regulację. Pręty żebrowane stosuje się do wzmacniania konstrukcji i łączenia zbrojenia.

Typowe zastosowania prętów i kotew

Konstrukcje betonowe - kotwy i pręty są kluczowe dla łączenia elementów prefabrykowanych (ścian, stropów, słupów).

Mocowanie elementów elewacji, balustrad, instalacji - kotwy chemiczne i mechaniczne znajdują szerokie zastosowanie w montażu elementów wykończeniowych i instalacyjnych.

Wzmocnienia konstrukcji - kotwy i pręty służą do wzmacniania starych konstrukcji betonowych lub łączenia nowych elementów ze starymi.

Konstrukcje gruntowe - kotwy gruntowe stabilizują skarpy, ściany oporowe i inne konstrukcje w gruncie.

Jakie kotwy i pręty wybrać?

Wybór odpowiednich kotew i prętów zależy od wielu czynników, takich jak:

• rodzaj podłoża (beton, mur, drewno, grunt)
• obciążenia, jakie będą przenoszone przez kotwę
• warunki środowiskowe (wilgotność, temperatura)
• wymagania dotyczące montażu i demontażu
• odległości od krawędzi podłoża.

Szyny kotwiące

Szyny kotwiące to elementy montażowe, które znajdują szerokie zastosowanie w budownictwie, szczególnie w konstrukcjach betonowych. Służą do mocowania różnych elementów, takich jak fasady, instalacje, balustrady czy konstrukcje stalowe do betonu, zapewniając elastyczność i możliwość regulacji.

Zastosowanie szyn kotwiących

Mocowanie fasad - szyny kotwiące umożliwiają mocowanie paneli fasadowych (np. szklanych, betonowych) do konstrukcji budynku, zapewniając szybki i elastyczny montaż.

Instalacje techniczne - szyny pozwalają na podwieszanie instalacji, takich jak rury, kanały wentylacyjne czy przewody elektryczne, do stropów i ścian betonowych.

Konstrukcje stalowe - szyny kotwiące są wykorzystywane do mocowania konstrukcji stalowych, w tym słupów, belek i innych elementów nośnych, do betonu.

Balustrady i poręcze - umożliwiają mocowanie balustrad i poręczy do płyt betonowych, np. na balkonach czy tarasach.

Elementy prefabrykowane - znajdują zastosowanie w prefabrykacji betonowej, np. przy łączeniu elementów elewacyjnych, ścian czy stropów.

Szyny kotwiące znajdują zastosowanie w wielu innych obszarach, np. przy mocowaniu siedzeń na stadionach, prowadnic w szybach windowych czy rurociągów pod mostami.

Rodzaje szyn kotwiących

• szyny walcowane na gorąco
• szyny formowane na zimno
• szyny walcowane w kontrolowanej temperaturze (TCRS)
• szyny z różnymi profilami i materiałami
• szyny z kotwami dopasowanymi do różnych zastosowań.

Szyny charakteryzują się wysoką wydajnością i są stosowane w konstrukcjach wymagających przenoszenia dużych obciążeń.

Stanowią ekonomiczne rozwiązanie i są odpowiednie dla mniejszych obciążeń.

Oferują wysoką precyzję i są stosowane w wymagających konstrukcjach.

Dostępne są szyny o różnych kształtach, wykonane z różnych gatunków stali (np. nierdzewnej).

Istnieją dedykowane kotwy do mocowania w ścianach murowanych, do blach trapezowych, a także do balustrad.

Zalety szyn kotwiących

Szyny kotwiące umożliwiają łatwe dopasowanie położenia elementów mocowanych. Gwarantują szybki i prosty montaż, ułatwiają i przyspieszają proces łączenia w porównaniu z tradycyjnymi metodami kotwienia. Cechuje je wysoka nośność, pozwalają na przenoszenie dużych obciążeń statycznych i dynamicznych. Zapewniają pewne i niezawodne mocowanie. Pozwalają na niwelowanie niedokładności w wymiarach elementów. Redukują ryzyko uszkodzenia elementów betonowych podczas wiercenia.
