Nasady kominowe – rodzaje i dobór odpowiedniej nasady

Na rynku dostępne są różne rodzaje nasad kominowych, między innymi obrotowe, nastawne i hybrydowe. Różnią się one sposobem działania, konstrukcją oraz przeznaczeniem. Dobór odpowiedniego rozwiązania powinien zależeć przede wszystkim od rodzaju przewodu kominowego, jego średnicy lub wymiarów, warunków wietrznych oraz parametrów urządzenia, z którym komin współpracuje.

Nie każda nasada jest jednak odpowiednia dla każdego przewodu. Inne wymagania dotyczą przewodów wentylacyjnych, inne spalinowych, a jeszcze inne dymowych. Szczególnie ważne jest uwzględnienie temperatury i rodzaju medium odprowadzanego przez przewód oraz wymagań producenta urządzenia grzewczego.

Jak działa nasada kominowa?

Działanie nasady zależy od jej konstrukcji. W przypadku prostych nasad stałych lub aerodynamicznych odpowiednio ukształtowana obudowa wykorzystuje przepływ powietrza wokół komina. Wiatr opływający nasadę powoduje powstanie podciśnienia w jej części wylotowej, co może wspomagać usuwanie powietrza lub spalin z przewodu.

Nasady obrotowe wykorzystują energię wiatru do wprawiania w ruch głowicy. Obracające się elementy wytwarzają podciśnienie w przewodzie kominowym i wspomagają ciąg. Ich skuteczność zależy jednak od warunków atmosferycznych – przede wszystkim od obecności i siły wiatru.

Nasady nastawne można odpowiednio ustawić względem kierunku wiatru. Dzięki temu ich konstrukcja może być dostosowana do lokalnych warunków i pomagać w ograniczaniu wpływu niekorzystnych zawirowań powietrza.

Nasady hybrydowe łączą działanie naturalnego ciągu z mechanicznym wspomaganiem wentylacji. W zależności od konstrukcji mogą pracować przy wykorzystaniu siły wiatru, a w razie potrzeby również silnika elektrycznego. Pozwala to uzyskać bardziej stabilne warunki przepływu niż w przypadku rozwiązań wykorzystujących wyłącznie wiatr.

Jakie funkcje pełni nasada kominowa?

Podstawowym zadaniem nasady jest wspomaganie prawidłowego działania przewodu kominowego. W zależności od rodzaju może ona pełnić kilka funkcji.

• wspomaganie ciągu kominowego

Nasada może zwiększać podciśnienie w przewodzie i tym samym poprawiać przepływ powietrza, spalin lub dymu. Jest to szczególnie istotne w sytuacjach, gdy naturalny ciąg jest niewystarczający albo występują problemy związane z oddziaływaniem wiatru.

• ochrona przed wiatrem

Nieodpowiednie warunki wietrzne mogą powodować zawirowania powietrza w pobliżu wylotu komina. W określonych warunkach może to prowadzić do osłabienia ciągu, a nawet jego odwrócenia. Odpowiednia nasada może ograniczać takie zjawiska.

• ochrona przed opadami

Nasada może ograniczać przedostawanie się deszczu, śniegu i innych zanieczyszczeń do przewodu kominowego. Nie oznacza to jednak, że każda nasada zapewnia identyczny poziom ochrony – zależy on od jej konstrukcji.

• stabilizacja pracy wentylacji

W instalacjach wentylacyjnych odpowiednia nasada może wspomagać usuwanie zużytego powietrza z budynku i poprawiać stabilność działania wentylacji naturalnej.

Rodzaje nasad kominowych

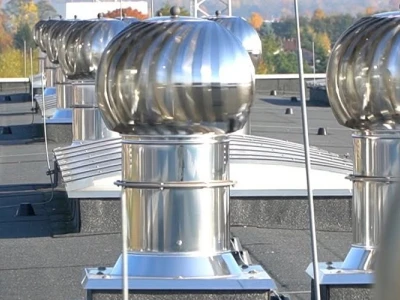

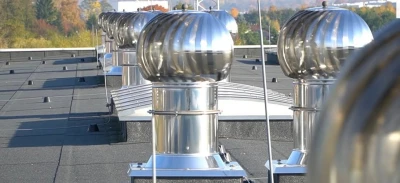

Nasada obrotowa

Nasada obrotowa, nazywana również turbowentem lub nasadą turbinową w określonych zastosowaniach, posiada ruchomą głowicę, która obraca się pod wpływem wiatru. Obrót elementów konstrukcyjnych powoduje powstanie podciśnienia i wspomaga przepływ powietrza przez komin.

Jej zaletą jest stosunkowo prosta zasada działania i możliwość wykorzystania naturalnej energii wiatru. Nasady tego typu są szczególnie popularne w instalacjach wentylacyjnych.

Typowe zastosowanie:

• przewody wentylacji grawitacyjnej,
• wspomaganie usuwania powietrza z pomieszczeń,
• budynki mieszkalne i użytkowe.

W przypadku przewodów odprowadzających spaliny lub dym należy stosować wyłącznie produkty przeznaczone przez producenta do takich zastosowań i odpowiednich temperatur.

Nasada nastawna

Nasada nastawna jest wyposażona w konstrukcję umożliwiającą odpowiednie ustawienie jej względem kierunku napływającego powietrza. Dzięki temu może ograniczać negatywny wpływ wiatru na działanie komina.

Takie rozwiązanie jest przydatne szczególnie w miejscach, w których występują określone, powtarzalne kierunki wiatru lub zaburzenia przepływu powietrza wynikające z sąsiedztwa budynków, drzew czy innych przeszkód.

Typowe zastosowanie:

• przewody wentylacyjne,
• wybrane przewody spalinowe i dymowe, jeśli konkretny model posiada odpowiednie dopuszczenie,
• kominy narażone na niekorzystne oddziaływanie wiatru.

Nasada hybrydowa

Nasada hybrydowa łączy naturalne i mechaniczne wspomaganie ciągu. W zależności od konstrukcji może wykorzystywać energię wiatru, a gdy jest to niewystarczające – uruchamiać wentylator zasilany energią elektryczną.

Jedną z największych zalet tego rozwiązania jest możliwość uzyskania bardziej stabilnego przepływu powietrza niezależnie od aktualnych warunków atmosferycznych. Nasady hybrydowe znajdują zastosowanie przede wszystkim w systemach wentylacji.

Typowe zastosowanie:

• wentylacja grawitacyjna i hybrydowa,
• budynki mieszkalne,
• budynki wielorodzinne,
• obiekty, w których występują problemy z naturalnym ciągiem wentylacyjnym.

Nie należy automatycznie stosować nasady hybrydowej na kominie dymowym lub spalinowym. W takich przypadkach konieczne jest zastosowanie urządzenia przeznaczonego konkretnie do tego typu przewodu i odpowiednich warunków temperaturowych.

Nasada a rodzaj komina

Najważniejszym kryterium wyboru jest przeznaczenie przewodu kominowego. W praktyce można wyróżnić trzy podstawowe grupy.

Nasady na komin wentylacyjny

Przewody wentylacyjne odprowadzają zużyte powietrze z budynku. W ich przypadku często stosuje się nasady obrotowe, stałe lub hybrydowe.

Nasada obrotowa może wspomagać naturalny ciąg, szczególnie gdy komin jest narażony na działanie wiatru. Z kolei nasada hybrydowa może być dobrym rozwiązaniem w przypadku problemów z wentylacją grawitacyjną, ponieważ pozwala na mechaniczne wspomaganie przepływu.

Przy wyborze trzeba zwrócić uwagę na średnicę przewodu, wydajność nasady i sposób jej montażu.

Nasady na komin spalinowy

Przewód spalinowy służy do odprowadzania produktów spalania z urządzeń takich jak kotły, piece czy kominki. W tym przypadku wymagania są bardziej rygorystyczne niż dla przewodów wentylacyjnych.

Nasada musi być przeznaczona do pracy ze spalinami oraz dostosowana do ich temperatury i rodzaju. Należy również uwzględnić wymagania producenta kotła lub innego urządzenia grzewczego.

W przypadku nowoczesnych kotłów, szczególnie urządzeń z zamkniętą komorą spalania lub kotłów kondensacyjnych, zastosowanie przypadkowej nasady może być niewłaściwe. System kominowy powinien być dobierany jako całość.

Nasady na komin dymowy

Przewody dymowe odprowadzają produkty spalania paliw stałych, na przykład z kominków i pieców. W tym przypadku nasada musi być odporna na wysoką temperaturę oraz warunki panujące w przewodzie dymowym.

Istotna jest również odporność na działanie kondensatu i produktów spalania, a także odpowiednia konstrukcja zabezpieczająca przed opadami atmosferycznymi.

Do kominów dymowych nie należy stosować nasad przeznaczonych wyłącznie do wentylacji. Parametry techniczne urządzenia muszą odpowiadać warunkom pracy konkretnego przewodu.

Jak dobrać nasadę kominową?

Dobór nasady powinien rozpocząć się od określenia rodzaju przewodu. Jest to ważniejsze niż sam wygląd czy cena produktu.

Następnie należy sprawdzić:

• rodzaj przewodu - ustal, czy jest to przewód wentylacyjny, spalinowy czy dymowy
• wymiary komina - należy zmierzyć średnicę przewodu okrągłego lub szerokość i długość przewodu prostokątnego, nasada musi być odpowiednio dopasowana do podstawy komina
• parametry urządzenia grzewczego - w przypadku przewodów spalinowych i dymowych należy uwzględnić rodzaj urządzenia, paliwa oraz temperaturę spalin
• warunki lokalne - znaczenie ma między innymi wysokość komina, położenie budynku, sąsiednie obiekty, drzewa oraz dominujące kierunki wiatru, trudnych warunkach właściwie dobrana nasada może ograniczyć problemy z ciągiem
• wymagania producenta systemu kominowego - nasada powinna być kompatybilna z konkretnym przewodem kominowym, w przypadku systemów kominowych warto korzystać z elementów zalecanych przez producenta.
• materiał wykonania - nasady kominowe mogą być wykonane między innymi ze stali nierdzewnej, ocynkowanej lub innych materiałów odpornych na warunki atmosferyczne, w przypadku kominów spalinowych i dymowych szczególne znaczenie ma odporność na temperaturę i korozję
• sposób działania - do wentylacji można rozważyć nasadę obrotową lub hybrydową, natomiast w przypadku kominów dymowych i spalinowych trzeba kierować się przede wszystkim przeznaczeniem konkretnego produktu oraz wymaganiami instalacji.

***

Wśród producentów nasad kominowych wskazać można firmy: Darco System, Kominy Jeremias, Kominus, Wobex, airRoxy, Henitom.
