Płyty drogowe w budownictwie – rodzaje, zastosowanie i właściwości

Dzięki prefabrykacji montaż płyt betonowych przebiega znacznie szybciej niż wykonywanie tradycyjnych nawierzchni betonowych czy asfaltowych.

Ich podstawowym zadaniem jest przenoszenie obciążeń wywoływanych przez ruch pojazdów oraz równomierne przekazywanie ich na podłoże gruntowe.

Jak powstają płyty drogowe?

Proces produkcji płyt drogowych odbywa się w wyspecjalizowanych zakładach prefabrykacji i obejmuje kilka etapów.

• przygotowanie form

Na początku przygotowywane są stalowe formy o określonych wymiarach. Formy są czyszczone i pokrywane środkami antyadhezyjnymi ułatwiającymi rozformowanie gotowego elementu.

• wykonanie zbrojenia

Do form układane jest zbrojenie wykonane z prętów stalowych lub siatek zbrojeniowych. W przypadku płyt sprężonych stosuje się dodatkowo cięgna sprężające.

• betonowanie

Do form wprowadzana jest mieszanka betonowa o odpowiedniej klasie wytrzymałości, najczęściej C30/37, C35/45 lub wyższej. Beton jest zagęszczany mechanicznie za pomocą wibratorów.

• dojrzewanie betonu

Prefabrykaty dojrzewają w kontrolowanych warunkach temperatury i wilgotności. Często stosowane jest naparzanie, które przyspiesza uzyskanie wymaganej wytrzymałości.

• kontrola jakości

Każda partia płyt podlega kontroli obejmującej:

• wytrzymałość betonu,
• dokładność wymiarową,
• jakość powierzchni,
• poprawność wykonania zbrojenia,
• odporność na mróz i wodę.

Rodzaje płyt drogowych

Na rynku dostępnych jest kilka podstawowych rodzajów płyt drogowych.

Płyty drogowe pełne

To najbardziej wytrzymałe prefabrykaty stosowane na drogach o dużym natężeniu ruchu oraz na placach przemysłowych. Charakteryzują się wysoką nośnością i dużą trwałością.

Płyty wielootworowe (JOMB)

Posiadają charakterystyczne otwory zmniejszające masę elementu. Umożliwiają częściowe zazielenienie nawierzchni oraz lepsze odprowadzanie wody opadowej.

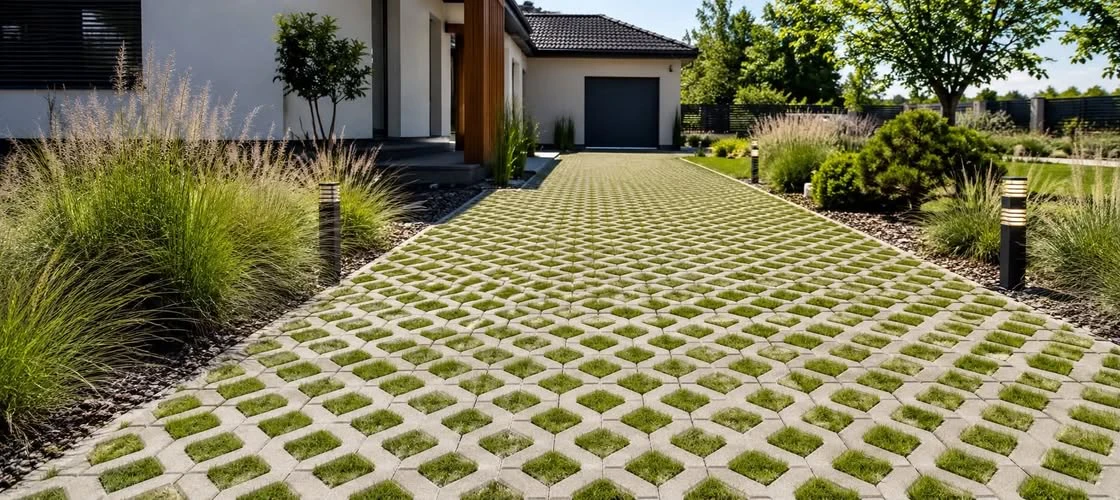

Płyty ażurowe

Stosowane przede wszystkim na parkingach, poboczach, drogach pożarowych oraz terenach zielonych. Łączą funkcję utwardzenia z możliwością zachowania powierzchni biologicznie czynnej.

Płyty tymczasowe

Projektowane z myślą o krótkotrwałym użytkowaniu na placach budowy, drogach technologicznych czy podczas organizacji wydarzeń masowych.

Płyty ciężkie

Przeznaczone do obsługi bardzo dużych obciążeń, np. na lotniskach, terminalach kontenerowych czy w zakładach przemysłowych.

Właściwości płyt drogowych

Do najważniejszych właściwości płyt drogowych należą:

• wysoka wytrzymałość na ściskanie,
• odporność na duże obciążenia dynamiczne,
• odporność na ścieranie,
• mrozoodporność,
• niska nasiąkliwość,
• odporność na działanie soli odladzających,
• trwałość wynosząca nawet kilkadziesiąt lat,
• możliwość wielokrotnego wykorzystania w przypadku płyt tymczasowych.

Zastosowanie płyt drogowych

Płyty drogowe znajdują zastosowanie w wielu gałęziach budownictwa.

Najczęściej wykorzystuje się je do budowy:

• dróg tymczasowych,
• dróg dojazdowych,
• placów budowy,
• placów składowych,
• parkingów,
• placów manewrowych,
• terminali logistycznych,
• dróg technologicznych,
• dróg leśnych,
• dróg rolniczych,
• terenów przemysłowych,
• nawierzchni portowych,
• lotnisk i baz wojskowych.

Coraz częściej stosowane są również podczas budowy farm fotowoltaicznych oraz elektrowni wiatrowych jako drogi serwisowe.

Zalety płyt drogowych

Do najważniejszych zalet płyt drogowych należy przede wszystkim bardzo szybki montaż oraz możliwość użytkowania nawierzchni niemal natychmiast po ułożeniu. Prefabrykaty te wyróżniają się wysoką nośnością, długą żywotnością oraz odpornością na zmienne warunki atmosferyczne.

Dodatkowym atutem jest możliwość ich demontażu i ponownego wykorzystania, co czyni je rozwiązaniem ekonomicznym i przyjaznym środowisku. Zastosowanie płyt drogowych ogranicza również zakres prac mokrych na budowie, ułatwia wymianę pojedynczych uszkodzonych elementów oraz pozwala prowadzić roboty budowlane przez cały rok, niezależnie od pory roku.

Wady płyt drogowych

Pomimo wielu zalet płyty drogowe posiadają również pewne ograniczenia, które należy uwzględnić podczas planowania ich zastosowania. Do najczęściej wymienianych wad tego rozwiązania należy duża masa elementów, która często wymaga wykorzystania specjalistycznego sprzętu, takiego jak dźwigi, a także konieczność dokładnego przygotowania podłoża przed montażem.

Nieprawidłowe ułożenie płyt może prowadzić do powstawania nierówności nawierzchni, natomiast widoczne spoiny między poszczególnymi elementami mogą wpływać na jej estetykę i komfort użytkowania. Dodatkowym ograniczeniem są wyższe koszty transportu w porównaniu z niektórymi innymi technologiami oraz ryzyko uszkodzenia krawędzi płyt podczas przewozu i montażu.

Montaż płyt drogowych

Prawidłowy montaż ma kluczowe znaczenie dla trwałości całej nawierzchni.

Proces montażu obejmuje kilka etapów.

• przygotowanie podłoża

Grunt należy odpowiednio zagęścić oraz wykonać warstwę nośną z kruszywa o odpowiedniej grubości. W razie potrzeby stosuje się geowłókniny lub geosiatki poprawiające stabilność podłoża.

• wyrównanie podbudowy

Podbudowa musi być odpowiednio wypoziomowana, aby uniknąć późniejszego osiadania płyt.

• układanie płyt

Prefabrykaty układane są za pomocą dźwigów lub specjalistycznych chwytaków montażowych. Zachowywane są odpowiednie szczeliny dylatacyjne.

• kontrola poziomu

Po ułożeniu sprawdza się równość nawierzchni oraz poprawność połączeń pomiędzy płytami.

• wypełnienie spoin

W zależności od przeznaczenia nawierzchni szczeliny mogą zostać wypełnione piaskiem, zaprawą lub elastycznymi masami uszczelniającymi.

Systemy łączenia płyt drogowych

Stabilność nawierzchni zależy nie tylko od jakości samych prefabrykatów, ale również od sposobu ich połączenia.

Najczęściej stosowane są następujące rozwiązania.

Łączenie na zamki

Niektóre płyty posiadają wyprofilowane zamki, które ułatwiają wzajemne pozycjonowanie elementów oraz ograniczają ich przemieszczanie.

Łączenie za pomocą stalowych prętów

Specjalne otwory umożliwiają wprowadzenie prętów stalowych spinających sąsiednie płyty. Rozwiązanie to zwiększa stabilność nawierzchni przy dużych obciążeniach.

Łączenie kotwami

W przypadku nawierzchni narażonych na intensywny ruch stosowane są systemy kotwiące poprawiające współpracę poszczególnych elementów.

Łączenie poprzez spoiny

W wielu rozwiązaniach odpowiednio zaprojektowane szczeliny wypełnione materiałem uszczelniającym zapewniają możliwość pracy termicznej nawierzchni oraz ograniczają przenikanie wody.

Jak dobrać odpowiednie płyty drogowe?

Przy wyborze płyt drogowych należy uwzględnić:

• przewidywane obciążenie ruchem,
• rodzaj pojazdów korzystających z nawierzchni,
• warunki gruntowo-wodne,
• charakter inwestycji (tymczasowa lub stała),
• wymagania dotyczące odwodnienia,
• odporność na czynniki atmosferyczne,
• sposób montażu i możliwość późniejszego demontażu.

***

Płyty drogowe stanowią sprawdzone rozwiązanie wykorzystywane w budownictwie drogowym, przemysłowym i infrastrukturalnym. Ich największymi atutami są wysoka nośność, szybki montaż oraz możliwość użytkowania bezpośrednio po ułożeniu. Szeroki wybór rodzajów – od płyt pełnych, przez popularne płyty JOMB, po płyty ażurowe – pozwala dopasować nawierzchnię do specyfiki inwestycji. Odpowiednio przygotowane podłoże, właściwy montaż oraz dobrze dobrany system łączenia zapewniają trwałość konstrukcji i bezpieczne użytkowanie przez wiele lat.
