Strop filigran

Strop typu filigran to odmiana stropu zespolonego, łączącego różne materiały, które połączone stale, tworzą jedną z trwalszych części budynku. Poznaj technologię stropu filigran. Sprawdź zalety i wady takiego rozwiązania. Dowiedz się, gdzie przede wszystkim mają zastosowanie stropy filigran.

Strop filigran stanowi połączenie tradycyjnie wykonanego stropu żelbetowego z elementami prefabrykowanymi.

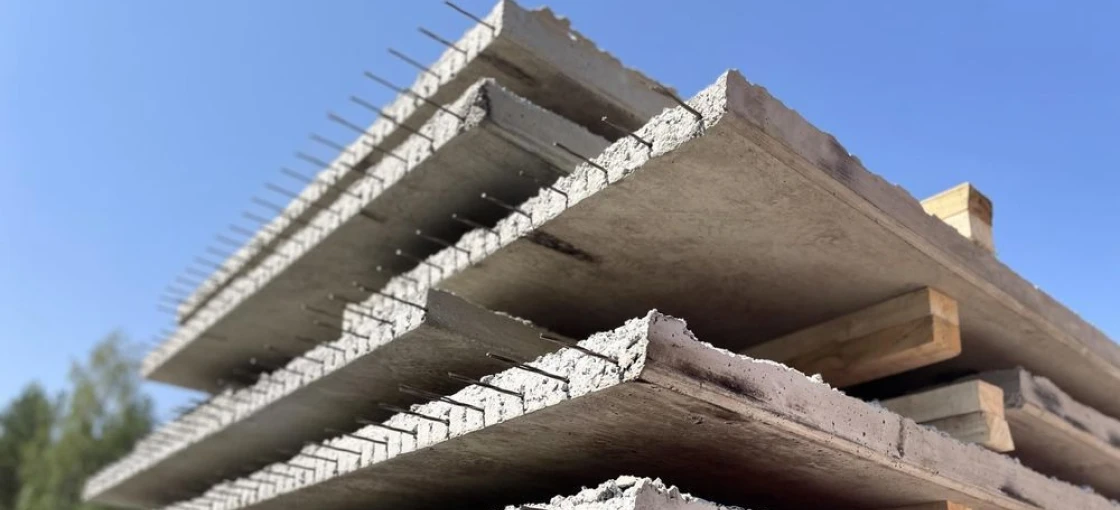

Gotowymi elementami są przygotowane w zakładzie prefabrykacji płyty z betonu zawierającego zbrojenie w postaci siatek lub prętów. Zbrojenie górne ma postać kratownicy wystającej ponad powierzchnię płyty, co pozwala na zespolenie płyty z nadbetonem.

Płyty te są cienkie, ich grubość to od 5 do 8-10 cm. Długość zależy od zapotrzebowania, może mieć nawet 12 i więcej metrów. O rozpiętości stropu filigran decyduje grubość wylanego nadbetonu oraz rodzaj zastosowanego w płycie zbrojenia.

Z kolei szerokość płyty może mieć do 2,5 metra, choć popularniejsze i częściej stosowane są płyty węższe.

Zalety stropów filigran

Zastosowanie elementów prefabrykowanych zapewnia szybki i łatwy montaż. Eliminuje się konstruowanie szalunków, prace zbrojarskie.

Stropy wykonane w tej technologii charakteryzują się wysoką izolacyjnością akustyczną.

Nie wymagają tynkowania – posiadają idealnie gładką powierzchnię.

Jest możliwość prowadzenie instalacji elektrycznej w stropie.

Atutem wyboru filigranów jest również możliwość uzyskania niemal dowolnego kształtu i szerokiej gamy rozmiarów – stropy projektowane są indywidualnie dla każdego obiektu.

Wady stropów filigran

Minusem wykorzystania tej technologii jest konieczność użycia dźwigu przy układaniu płyt, problematyczny i kosztowny może się także okazać transport elementów.

Nie ma możliwości zakupu gotowych płyt, wszystkie wykonywane są na zamówienie, nie istniej unifikacja systemowa.

Bardzo istotne jest precyzyjne przygotowanie ścian, które muszą przebiegać dokładnie w zaprojektowanych osiach – na nich również będą spoczywać przygotowane na wymiar płyty.

Strop filigran – zastosowanie

Prefabrykowany strop filigran stosuje się budownictwie tradycyjnym, jak i uprzemysłowionym. To również popularne rozwiązanie przy budowie domów jednorodzinnych.

Wykorzystuje się je także w konstrukcji budynków usługowych, garaży, obiektach sportowych, oświatowych, czy jako szalunek płyt balkonowych.

Stropy filigran mogą być montowane na belkach żelbetowych, ścianach betonowych, murowanych, profilach stalowych. Jest także możliwość podwieszenia płyt i stosowania ich w konstrukcjach wielopoziomowych.

Montaż stropów filigran

Szczegółowe zalecenia postępowania z gotowymi płytami przekazywane są przez producenta. Określa sposób ich składowania, chwytania, przenoszenia. Istotna jest wielkość kąta między naciągniętą liną a powierzchnią płyty w przypadku stosowania zawiesi linowych – nie może być on mniejszy niż 60 stopni.

Do układania stropów filigran konieczne jest użycie dźwigu, co może być sporym utrudnieniem w miejscach o ograniczonym dostępie dla takich sprzętów.

Montaż płyt filigran wykonać musi doświadczona ekipa. Przebiega on zgodnie z zaleceniami umieszczonymi w projekcie. Prace ułatwia fakt, że płyty są odpowiednio numerowane.

Układanie płyt powinno się odbywać powoli i dokładnie, jednocześnie na podporach stałych i podporach montażowych. Nie należy dopuszczać do uderzania podnoszonym i układanym elementem o inne przedmioty lub elementy budynku.

Przed przystąpieniem do układania płyt filigran należy przygotować podpory montażowe, umieszczone na sztywnym podłożu. Ich rozstaw powinien być zgodny z dokumentacją projektową. Podpory można zdemontować po około dwóch tygodniach od wylania warstwy nadbetonowej.

Na podporach stałych, którymi będą na przykład ściany, układa się warstwę zaprawy cementowej grubości 2 cm. Po ułożeniu płyt wykonuje się uzbrojenie wieńców, układa dodatkowe zbrojenie warstwy monolitycznej, na przygotowane elementy wylewa się warstwę nadbetonu (minimum klasy C20/25).
