Prefabrykowany most – ze Szczecina do Danii

12 prefabrykowanych elementów, każdy o wadze ok. 115 ton obejmował transport pierwszej partii segmentów mostu, które ze Szczecina wyruszyły statkiem do Danii. Na terenie Szczecińskiego Parku Przemysłowego Mostostal Warszawa wyprodukował most dla Duńczyków. „Naszym” mostem można jeździć w rejonie fiordu Roskilde.
Prefabrykowany most – ze Szczecina do Danii

Przeprawa przez fiord Roskilde jest częścią obwodnicy miasta Frederikssund. Na moście od długości 1,4 km zaplanowano dwupasmową drogę. Jego konstrukcja obejmuje 492 żelbetowe elementy o łącznej wadze 50 ton i wymiarach 1,86-2,86 m długości, 20 m szerokości i około 4 m wysokości.

Wykonawcą konstrukcji z elementów modułowych był Mostostal Warszawa.

Produkcja elementów mostu

Na potrzeby realizacji przedsięwzięcia na szczecińskim Nabrzeżu Drzetowskim powstało miasteczko prefabrykacji. Utworzono cztery stanowiska produkcyjne ze specjalistycznymi, hydraulicznie obsługiwanymi stalowymi szalunkami. Wykorzystanie nowoczesnych rozwiązań technologicznych pozwoliło na wytworzenie każdego dnia jednego elementu mostu z jednej linii produkcyjnej.

Przy pochylni Wulkan składowane były gotowe segmenty, przenoszone z placu prefabrykacji przy użyciu suwnicy samobieżnej oraz transportu niskopodwoziowego do przewozu elementów ponadgabarytowych.

Transport mostu do Danii

Przetransportowanie ogromnych rozmiarów elementów mostu było dużym wyzwaniem logistycznym.

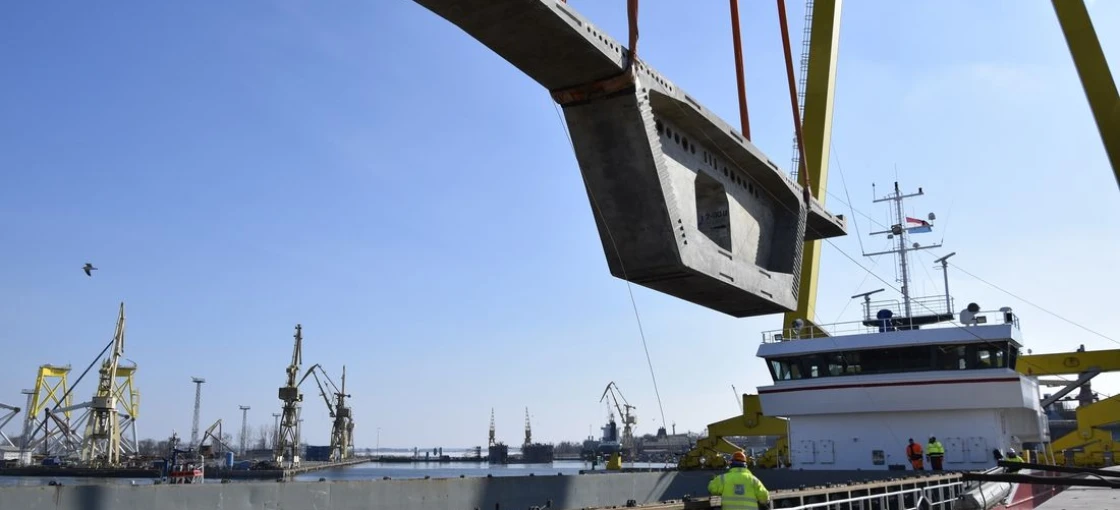

Jednorazowy ładunek obejmował 12 segmentów, o wadze ok. 115 ton. Holenderski statek Noorderlicht został uzbrojony w elementy mocujące, na który załadowano przy pomocy suwnicy bramowej o udźwigu 450 ton elementy mostu. Sam załadunek statku trwał prawie dwa dni.

Prefabrykaty transportowane były co ok. 6 dni. Statek po dopłynięciu do Danii wracał odebrać kolejną partię. Cała operacja miała się zamknąć w czasie 9 miesięcy.

Realizacja projektu

Przy projektowaniu oraz realizacji należało uwzględnić wytyczne duńskiego dodatku do normy EN 206-1 tj. DS2426 oraz duńskiej specyfikacji technicznej.

Ostatecznie do realizacji dobrano recepturę o klasie wytrzymałości C50/60 w klasach ekspozycji wg EN 206- 1: XC4 XS3 XD3 XF4 XA3 i klasie konsystencji S4/S5. W skład mieszanki betonowej wchodził cement CEM I 42,5N SR3 NA z cementowni Cemex Polska Sp. z o.o., kruszywo drobne 0-2 mm, kruszywo grube łamane do 16 mm, dodatki typu II oraz domieszki firmy BASF Polska Sp. z o.o.

Domieszki BASF zostały dobrane na etapie badań wstępnych jako rozwiązanie spełniające wszystkie przedstawione przez zamawiającego wymagania w zakresie utrzymania konsystencji, stabilności napowietrzenia, odpowiedniej struktury napowietrzenia oraz wpływu na uzyskiwane wytrzymałości wczesne i końcowe.

źródło: Mostostal Warszawa

Prefabrykowany most w Danii – szczegóły inwestycji

Projekt główny: Roskilde Fjord Link
Inwestor projektu głównego: Duńska Dyrekcja Dróg
Zamawiający: Acciona Infraestructuras SA, RBAI JV I/S, Rizzani de Eccher S. p. A, NV Besix SA
Wartość kontraktu: ok. 11,9 mln euro
Data podpisania kontraktu: czerwiec 2017 roku
Termin realizacji: listopad 2018 roku

foto: Mostostal Warszawa
